TS5A3166 1Ω SPST 模擬開關 5V/3.3V 單通道模擬開關

數據： TS5A3166 0.9Ω SPST 模擬開關 數據表 (Rev. E)

描述

TS5A3166器件是一款單刀單擲（SPST）模擬開關，工作電壓范圍為1.65V至5.5V。此器件具有較低的導通狀態電阻。該器件具有出色的總諧波失真（THD）性能和極低的功耗。這些特性使得這款器件適合于便攜式音頻應用中對于高效率，高電源密度和穩健性的需求。

特性

低導通狀態電阻 (0.9Ω)
控制輸入可承受 5.5V 電壓
低電荷注入
低總諧波失真 (THD)
1.65V 至 5.5V 單電源運行
鎖斷性能超過 100mA（符合 JESD 78，II 類規范的要求）
靜電放電 (ESD) 性能測試符合 JESD 22 規范
- 2000V 人體放電模式
  （A114-B，II 類）
- 1000V 充電器件模型 (C101)

All trademarks are the property of their respective owners.

參數 與其它產品相比?模擬開關/多路復用器

?
Configuration
Number of Channels (#)
Power Supply Type
Vss (Min) (V)
Vss (Max) (V)
Vdd (Min) (V)
Vdd (Max) (V)
Ron (Typ) (Ohms)
Bandwidth (MHz)
Rating
Operating Temperature Range (C)
Package Size: mm2:W x L (PKG)
Package Group
Supply Range (Max)
Ron (Max) (Ohms)
Input/Output Continuous Current (Max) (mA)
Supply Current (Typ) (uA)
Supply Current (Max) (uA)
Features
OFF-state leakage current (Max) (μA)
ON-state leakage current (Max) (μA)
Input/Output ON-state Capacitance (Typ) (pF)
Input/Output OFF-state Capacitance (Typ) (pF)
ESD Charged Device Model (kV)
ESD HBM (kV)
VIL (Max) (V)
VIH (Min) (V)
?

TS5A3166	TS5A1066	TS5A3167
1:1 SPST ? ?	1:1 SPST ? ?	1:1 SPST ? ?
1 ? ?	1 ? ?	1 ? ?
Single ? ?	Single ? ?	Single ? ?
N/A ? ?	N/A ? ?	N/A ? ?
N/A ? ?	N/A ? ?	N/A ? ?
1.65 ? ?	1.65 ? ?	1.65 ? ?
5.5 ? ?	5.5 ? ?	5.5 ? ?
0.7 ? ?	7.5 ? ?	0.75 ? ?
200 ? ?	400 ? ?	200 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?
See datasheet (DSBGA) 5SC70: 4 mm2: 2.1 x 2(SC70) 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	See datasheet (DSBGA) 5SC70: 4 mm2: 2.1 x 2(SC70) 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	See datasheet (DSBGA) 5SC70: 4 mm2: 2.1 x 2(SC70) 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?
DSBGA SC70 SOT-23 ? ?	DSBGA SC70 SOT-23 ? ?	DSBGA SC70 SOT-23 ? ?
5.5 ? ?	5.5 ? ?	5.5 ? ?
4 ? ?	100 ? ?	4 ? ?
200 ? ?	50 ? ?	200 ? ?
0.001 ? ?	?	?
0.8 ? ?	10 ? ?	10 ? ?
Break-before-make ? ?	?	Powered off protection ? ?
0.1 ? ?	2 ? ?	0.15 ? ?
0.02 ? ?	2 ? ?	0.05 ? ?
36.5 ? ?	14 ? ?	35.5 ? ?
19.5 ? ?	6.8 ? ?	18 ? ?
1 ? ?	1 ? ?	1 ? ?
2 ? ?	2 ? ?	2 ? ?
0.8 ? ?	Vdd*.3 ? ?	0.8 ? ?
1.5 ? ?	Vdd*.7 ? ?	1.5 ? ?

方框圖 (1)

技術文檔

數據手冊（1）

TS5A3166 0.9Ω SPST 模擬開關 數據表 (Rev. E)

元器件購買 TS5A3166 相關庫存

模擬開關芯片

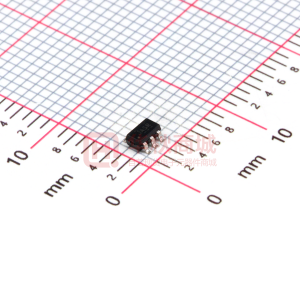

型號：TS5A3166DBVR 封裝：SOT23-5

品牌：TI 描述：IC SWITCH SPST SOT23-5

金額：￥1.12056
去購買
模擬開關芯片

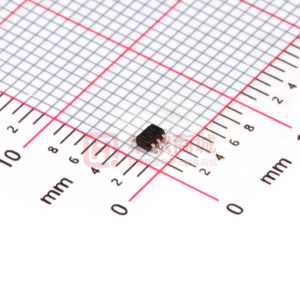

型號：TS5A3166DCKR 封裝：SC70-5
