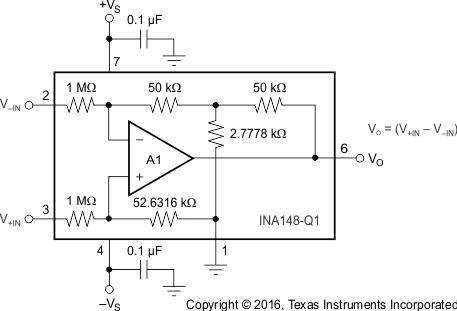

INA148-Q1是一款精密，低功耗，單位增益差動放大器，具有高共模輸入電壓范圍。該器件由一個單片精密雙極運算放大器和一個薄膜電阻網絡組成。
片內電阻經過激光調整，可實現精確的1 V /V差分增益和高共模拒絕。優異的溫度跟蹤電阻網絡可保持高增益精度和溫度范圍內的共模抑制。 INA148-Q1采用單電源或雙電源供電。這些特性使INA148-Q1適用于HEV /EV和動力總成應用，特別是電池管理系統。
INA148-Q1采用8引腳SOIC，表面貼裝封裝，并指定適用于-40°C至125°C的溫度范圍。
| ? |
|---|
| Number of Channels (#) |
| Vs (Min) (V) |
| Vs (Max) (V) |
| CMRR (Min) (dB) |
| Common Mode Input Low (Min) (V) |
| Common Mode Input High (Max) (V) |
| Input Offset (+/-) (Max) (uV) |
| Iq (Typ) (mA) |
| Small Signal Bandwidth (Typ) (MHz) |
| Slew Rate (Typ) (V/us) |
| Gain (Min) (V/V) |
| Gain (Max) (V/V) |
| Gain Error (+/-) (Max) (%) |
| Rating |
| Operating Temperature Range (C) |
| Input Offset Drift (+/-) (Max) (uV/C) |
| Gain Drift (Max) (ppm/C) |
| Pin/Package |
| ? |
| INA148-Q1 | INA146 | INA148 | INA149 |
|---|---|---|---|
| 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? |
| 2.7 ? ? | 2.76 ? ? | 2.7 ? ? | 4 ? ? |
| 36 ? ? | 36 ? ? | 36 ? ? | 36 ? ? |
| 70 ? ? | 76 ? ? | 70 ? ? | 90 ? ? |
| -200 ? ? | -100 ? ? | -200 ? ? | -275 ? ? |
| 200 ? ? | 100 ? ? | 200 ? ? | 275 ? ? |
| 5000 ? ? | 5000 ? ? | 5000 ? ? | 1100 ? ? |
| 0.6 ? ? | 0.6 ? ? | 0.6 ? ? | 0.81 ? ? |
| 0.1 ? ? | 0.5 ? ? | 0.1 ? ? | 0.5 ? ? |
| 1 ? ? | 0.45 ? ? | 1 ? ? | 5 ? ? |
| 1 ? ? | 0.1 ? ? | 1 ? ? | 1 ? ? |
| 1 ? ? | 100 ? ? | 1 ? ? | 1 ? ? |
| 0.076 ? ? | 0.1 ? ? | 0.075 ? ? | 0.02 ? ? |
| Automotive ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? |
| -40 to 125 ? ? | -40 to 85 ? ? | -55 to 125 ? ? | -40 to 125 ? ? |
| 100 ? ? | 100 ? ? | 100 ? ? | 10 ? ? |
| 3 ? ? | 1 ? ? | 3 ? ? | 10 ? ? |
| 8SOIC ? ? | 8SOIC ? ? | 8SOIC ? ? | 8SOIC ? ? |
