INA210 26V、雙向、零漂移、高精度、低側/高側、電壓輸出電流分流監控器

數據： INA21x 電壓輸出、低側或高側測量、雙向、零漂移系列分流監控器數據表 (Rev. J)

描述

INA21x為電壓輸出，分流監控器（也稱作電流感測放大器）。該器件通常可針對系統優化提供過流保護和精密電流測量，還常用于閉環反饋電路。該系列器件可感測分流電阻在-0.3V至26V共模電壓范圍內的壓降，與電源電壓無關。共有6種固定增益可供選用：50V /V， 75V /V，100V /V，200V /V，500V /V或1000V /V.該系列器件采用零漂移架構，偏移較低，因此在進行電流感測能能夠分流電阻兩端的最大壓降保持在10mV滿量程以下。

該系列器件可由電壓為2.7V至26V的單電源供電，最大電源流耗為100μA。所有器件版本均在-40°C至+ 125°C的擴展運行溫度范圍內
額定運行，采用SC70和UQFN封裝。

特性

寬共模電壓范圍：-0.3V至26 V
偏移電壓：±35μV（最大值， INA210）
（可實現低至10mV滿量程的分流壓降）
精度：
- 增益誤差（最大過熱誤差）：
  - ±0.5％（版本C）
  - ±1％（版本A和B）
- 0.5μV/°C偏移漂移（最大值）
- 10ppm /°C增益漂移（最大值）
增益選擇：
- INA210：200 V /V
- INA211：500 V /V
- INA212：1000 V /V
- INA213：50 V /V
- INA214：100 V /V
- INA215：75 V /V
靜態電流：100μA（最大值）

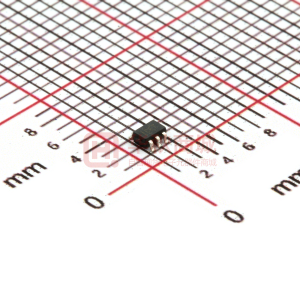

SC70和薄型UQFN封裝：所有型號

所有商標均為其各自所有者的財產。

參數 與其它產品相比?電流感應放大器模擬輸出

?
Common Mode Voltage (Max) (V)
Common Mode Voltage (Min) (V)
Input Offset (+/-) (Max) (uV)
Input Offset Drift (+/-) (Typ) (uV/C)
Gain (V/V)
Gain Error (%)
Gain Error Drift (Max) (ppm/°C)
CMRR (Min) (dB)
Bandwidth (kHz)
Supply Voltage (Max) (V)
Supply Voltage (Min) (V)
Iq (Max) (mA)
Number of Channels (#)
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
?

INA210	INA190	INA199
26 ? ?	40 ? ?	26 ? ?
-0.3 ? ?	-0.1 ? ?	-0.1 ? ?
35 60 100 ? ?	15 20 25 ? ?	150 ? ?
0.1 ? ?	0.05 ? ?	0.1 ? ?
100 1000 200 50 500 75 ? ?	100 200 25 50 ? ?	50 ? ?
0.5 ? ?	0.3 ? ?	1 ? ?
10 ? ?	5 ? ?	10 ? ?
105 ? ?	120 ? ?	100 ? ?
80 40 30 14 7 4 ? ?	40 37 35 30 20 ? ?	80 30 14 ? ?
26 ? ?	5.5 ? ?	26 ? ?
2.7 ? ?	1.7 ? ?	2.7 ? ?
0.115 ? ?	70 ? ?	0.115 ? ?
1 ? ?	1 ? ?	1 ? ?
Bi-directional Low-side Capable ? ?	Bi-directional Low-side Capable ? ?	Bi-directional Low-side Capable ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
SC70 UQFN ? ?	UQFN ? ?	SC70 UQFN ? ?
6SC70: 4 mm2: 2.1 x 2(SC70) 10UQFN: 3 mm2: 1.4 x 1.8(UQFN) ? ?	10UQFN: 3 mm2: 1.4 x 1.8(UQFN) ? ?	6SC70: 4 mm2: 2.1 x 2(SC70) 10UQFN: 3 mm2: 1.4 x 1.8(UQFN) ? ?
