UCC27423 具有啟動的雙路 4A MOSFET 驅動器

數據:

描述

UCC2742x系列高速雙MOSFET驅動器可為容性負載提供大峰值電流。提供三種標準邏輯選項 - 雙反相,雙同相,單反相和單反相驅動器。采用耐熱增強型8引腳PowerPAD?MSOP封裝(DGN)可顯著降低熱阻,從而提高長期可靠性。它還采用標準SOIC-8(D)或PDIP-8(P)封裝。

采用本質上最小化直通電流的設計,這些驅動器可在需要時提供4A電流在MOSFET開關轉換期間,大部分位于米勒高原地區。獨特的雙極和MOSFET混合輸出級并聯,可在低電源電壓下實現高效的電流源和灌電流。

UCC2742x提供使能(ENB)功能,可以更好地控制驅動器應用的運行。 ENBA和ENBB在引腳1和8上實現,之前在行業標準引腳輸出中未使用。它們在內部上拉至V DD 以獲得高電平有效邏輯,并且可以保持開路以進行標準操作。

特性

  • 行業標準引腳輸出
  • 為每個驅動程序啟用功能
  • 高電流驅動能力±4 A
  • 獨特的雙極和CMOS真實驅動輸出
    Stage提供MOSFET Miller的高電流
    閾值
  • TTL /CMOS兼容輸入獨立于供應電壓
  • 20 ns典型上升和15 ns典型下降時間
    1.8 nF負載
  • 典型傳播延遲時間為25 ns,輸入下降,35輸入上升的ns
  • 4 V至15 V電源電壓
  • 雙輸出可以并聯以獲得更高的驅動電流
  • 可提供熱增強型MSOP
    PowerPAD?封裝
  • 額定溫度范圍為-40°C至125°C

參數 與其它產品相比?低側驅動器

?
Number of Channels (#)
Power Switch
Peak Output Current (A)
Input VCC (Min) (V)
Input VCC (Max) (V)
Rise Time (ns)
Fall Time (ns)
Prop Delay (ns)
Input Threshold
Channel Input Logic
Input Negative Voltage (V)
Features
Rating
Operating Temperature Range (C)
Package Group
UCC27423
2 ? ?
MOSFET
IGBT ? ?
4 ? ?
4 ? ?
15 ? ?
20 ? ?
15 ? ?
25 ? ?
CMOS
TTL ? ?
Inverting ? ?
0 ? ?
Enable Pin ? ?
Catalog ? ?
-40 to 105 ? ?
MSOP-PowerPAD
PDIP
SOIC ? ?

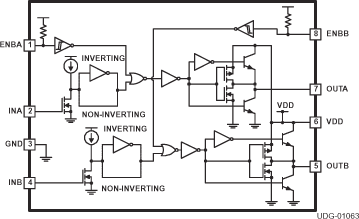

方框圖 (1)

技術文檔

數據手冊(0)
