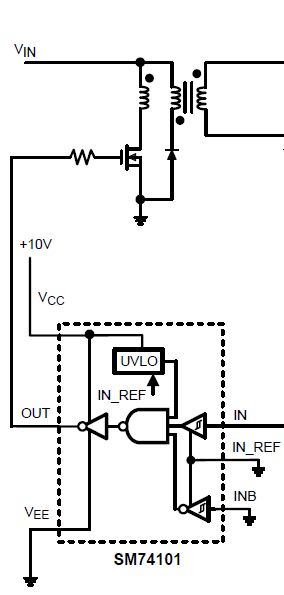

SM74101金屬氧化物半導體場效應應晶體管（MOSFET）柵極驅動器采用微型WSON-6封裝（小外形尺寸晶體管（SOT）23的等效封裝），可提供高峰值柵極驅動電流，并且針對器件的高頻工作需求改進了功耗。復合輸出驅動器級包括金屬氧化物半導體（MOS）晶體管和雙極晶體管，二者一起并行工作，可從容性負載灌入7A以上的峰值電流.MOS器件和雙極器件二者獨特特性的完美結合減少了驅動電流隨電壓和溫度的變化。該器件具有欠壓鎖定保護，可防止因柵極導通電壓不足而對MOSFET造成損壞.SM74101提供了反相和非反相輸入端，可滿足通過單一器件類型進行反相和非反相柵極驅動的要求。
所有商標均為其各自所有者的財產。
| ? |
|---|
| Number of Channels (#) |
| Power Switch |
| Peak Output Current (A) |
| Input VCC (Min) (V) |
| Input VCC (Max) (V) |
| Rise Time (ns) |
| Fall Time (ns) |
| Prop Delay (ns) |
| Input Threshold |
| Channel Input Logic |
| Input Negative Voltage (V) |
| Features |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| ? |
| SM74101 | LM5112 |
|---|---|
| 1 ? ? | 1 ? ? |
| MOSFET ? ? | MOSFET ? ? |
| 7 ? ? | 7 ? ? |
| 3.5 ? ? | 3.5 ? ? |
| 14 ? ? | 14 ? ? |
| 14 ? ? | 14 ? ? |
| 12 ? ? | 12 ? ? |
| 25 ? ? | 25 ? ? |
| TTL ? ? | TTL ? ? |
| Inverting Non-Inverting ? ? | Inverting Non-Inverting ? ? |
| 0 ? ? | 0 ? ? |
| Negative Output Voltage Capability ? ? | Negative Output Voltage Capability ? ? |
| Catalog ? ? | Catalog ? ? |
| -40 to 125 ? ? | -40 to 125 ? ? |
| WSON ? ? | MSOP-PowerPAD WSON ? ? |
| 無樣片 |
