TPD4E05U06 超低電容 ESD 保護設備系列

數據： TPDxE05U06 適用于超高速（最高可達 6GBPS）接口的單通道、4 通道、6 通道靜電放電 (ESD) 保護器件數據表 (Rev. L)

描述

TPDxE05U06是基于單向瞬態電壓抑制器（TVS）的靜電放電（ESD）保護二極管產品系列，具有超低電容。每個器件的ESD沖擊消散值高于IEC 61000-4-2國際標準規定的最高水平.TPDxE05U06的超低負載電容使其非常適用于保護任何高速信號引腳。

TPDxE05U06的典型應用包括以下產品中的信號線：HDMI 1.4 b ，HDMI 2.0，USB 3.0，MHL，LVDS，DisplayPort，PCI Express ^?，eSata和V-by-One ^? HS。

特性

IEC 61000-4-2 4級靜電放電（ESD）保護
- ±12kV接觸放電
IEC 61000-4-4瞬態放電（EFT）保護
- 80A（5 /50ns）
IEC 61000-4-5浪涌保護
- 2.5A（8 /20μs）
IO電容范圍：0.42pF至0.5pF（典型值）
直流擊穿電壓：6.5V（最小值）
超低泄漏電流：10nA（最大值）
低ESD鉗位電壓
工業溫度范圍：-40°C至+ 125°C
簡易直通路由封裝

所有商標均為其各自所有者的財產。

參數 與其它產品相比?ESD 保護和 TVS 浪涌二極管

?
Number of Channels (#)
IO Capacitance (Typ) (pF)
Breakdown Voltage (Min) (V)
IEC 61000-4-2 Contact (+/- kV)
IEC 61000-4-2 Air-Gap (+/- kV)
Interface
Features
Bi-/Uni-Directional
IO Leakage Current (Max) (nA)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Dynamic Resistance (Typ) (?)
Clamping Voltage (V)
Pin/Package
?

TPD4E05U06	ESD122	ESD204	ESD224	TPD1E01B04	TPD1E04U04	TPD1E05U06	TPD4E002	TPD4E004	TPD4E02B04	TPD4S010	TPD6E05U06
4 ? ?	2 ? ?	4 ? ?	4 ? ?	1 ? ?	1 ? ?	1 ? ?	4 ? ?	4 ? ?	4 ? ?	4 ? ?	6 ? ?
0.5 ? ?	0.2 ? ?	0.55 ? ?	0.5 ? ?	0.18 ? ?	0.5 ? ?	0.4 ? ?	11 ? ?	1.6 ? ?	0.25 ? ?	0.8 ? ?	0.5 ? ?
6.5 ? ?	5.1 ? ?	5.5 ? ?	6.2 ? ?	6.4 ? ?	5 ? ?	6.5 ? ?	6 ? ?	6 ? ?	5.5 ? ?	9 ? ?	6.5 ? ?
12 ? ?	18 ? ?	30 ? ?	12 ? ?	15 ? ?	16 ? ?	12 ? ?	15 ? ?	8 ? ?	12 ? ?	8 ? ?	12 ? ?
15 ? ?	18 ? ?	30 ? ?	15 ? ?	17 ? ?	16 ? ?	15 ? ?	15 ? ?	12 ? ?	15 ? ?	9 ? ?	15 ? ?
Ethernet HDMI 1.4/1.3 HDMI 2.0 LVDS SATA/PCIe USB 3.0 USB Type-C ? ?	HDMI 1.4/1.3 HDMI 2.0 SATA/PCIe USB 2.0 USB 3.0 USB Type-C ? ?	Ethernet HDMI 1.4 HDMI 1.4/1.3 HDMI 2.0 LVDS USB 2.0 USB 3.0 ? ?	HDMI 1.4 HDMI 1.4/1.3 HDMI 2.0 USB 2.0 USB 3.0 USB Type-C ? ?	HDMI 1.4/1.3 HDMI 2.0 USB 3.0 USB Type-C ? ?	HDMI 1.4/1.3 HDMI 2.0 USB 2.0 USB 3.0 USB Type-C ? ?	Ethernet HDMI 1.4/1.3 HDMI 2.0 LVDS SATA/PCIe USB 3.0 USB Type-C ? ?	GPIO Push Button USB 1.1 ? ?	Ethernet USB 2.0 ? ?	HDMI 1.4/1.3 HDMI 2.0 USB 3.0 USB Type-C ? ?	Ethernet HDMI 1.4/1.3 LVDS SATA/PCIe USB 2.0 ? ?	Ethernet HDMI 1.4/1.3 HDMI 2.0 LVDS SATA/PCIe USB 3.0 USB Type-C ? ?
N/A ? ?	N/A ? ?	?	?	0201 0402 ? ?	0201 0402 ? ?	0402 ? ?	N/A ? ?	N/A ? ?	N/A ? ?	N/A ? ?	N/A ? ?
Uni-Directional ? ?	Bi-Directional ? ?	Bi-Directional ? ?	Bi-Directional ? ?	Bi-Directional ? ?	Uni-Directional ? ?	Uni-Directional ? ?	Uni-Directional ? ?	Uni-Directional ? ?	Bi-Directional ? ?	Uni-Directional ? ?	Uni-Directional ? ?
10 ? ?	10 ? ?	?	10 ? ?	10 ? ?	10 ? ?	10 ? ?	100 ? ?	N/A ? ?	10 ? ?	100 ? ?	10 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 125 ? ?	-40 to 85 ? ?	-40 to 125 ? ?
USON ? ?	X2SON X2SON ? ?	USON ? ?	USON ? ?	X1SON X2SON ? ?	X1SON X2SON ? ?	X1SON ? ?	SOT-5X3 ? ?	SON ? ?	USON ? ?	USON ? ?	USON ? ?
10USON: 3 mm2: 1 x 2.5(USON) ? ?	3X2SON: 1 mm2: .6 x 1(X2SON) 3X2SON: 1 mm2: .6 x 1.3(X2SON) ? ?	10USON: 3 mm2: 1 x 2.5(USON) ? ?	10USON: 3 mm2: 1 x 2.5(USON) ? ?	2X1SON: 1 mm2: 1 x .6(X1SON) 2X2SON: 0 mm2: .3 x .6(X2SON) ? ?	2X1SON: 1 mm2: 1 x .6(X1SON) 2X2SON: 0 mm2: .3 x .6(X2SON) ? ?	2X1SON: 1 mm2: 1 x .6(X1SON) ? ?	5SOT-5X3: 3 mm2: 1.6 x 1.6(SOT-5X3) ? ?	See datasheet (SON) ? ?	10USON: 3 mm2: 1 x 2.5(USON) ? ?	10USON: 3 mm2: 1 x 2.5(USON) ? ?	14USON: 5 mm2: 1.35 x 3.5(USON) ? ?
0.8 ? ?	0.5 ? ?	0.3 ? ?	0.5 ? ?	0.57 ? ?	0.25 ? ?	0.8 ? ?	2 ? ?	N/A ? ?	0.47 ? ?	1.1 ? ?	0.8 ? ?
10 ? ?	?	?	?	7.0 ? ?	5.3 ? ?	10 ? ?	12 ? ?	14 ? ?	6.6 ? ?	20 ? ?	10 ? ?
10USON ? ?	3X2SON 3X2SON ? ?	10USON ? ?	10USON ? ?	2X1SON 2X2SON ? ?	2X1SON 2X2SON ? ?	2X1SON ? ?	5SOT-5X3 ? ?	6SON ? ?	10USON ? ?	10USON ? ?	14USON ? ?

技術文檔

數據手冊（1）

TPDxE05U06 適用于超高速（最高可達 6GBPS）接口的單通道、4 通道、6 通道靜電放電 (ESD) 保護器件數據表 (Rev. L)

元器件購買 TPD4E05U06 相關庫存

ESD抑制器/TVS二極管

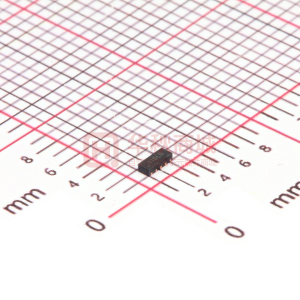

型號：TPD4E05U06DQAR-N 封裝：DFN10L_2.5X1MM

品牌：BORN 描述：ESD抑制器/TVS二極管 7.8V DFN2510 0.5pF

金額：￥0.26000
去購買
ESD抑制器/TVS二極管

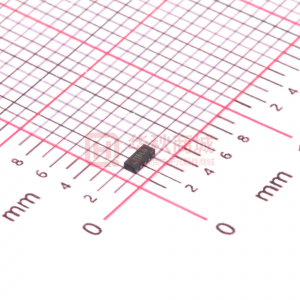

型號：TPD4E05U06DQAR 封裝：USON10_2.5X1MM

品牌：TI 描述：ESD抑制器/TVS二極管 VRWM=5.5V VBR(Min)=6.5V VC=14V IPP=5A USON10_2.5X1MM

金額：￥0.26250
去購買
ESD抑制器/TVS二極管

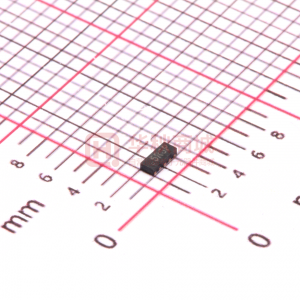

型號：TPD4E05U06DQAR 封裝：USON10_1X2.5MM

品牌：MSKSEMI 描述：ESD抑制器/TVS二極管 VRWM=3.3V VBR(Min)=6V VC=15V@IPP=5A USON10

金額：￥0.24629
去購買
TVS二極管

型號：TPD4E05U06DQAR 封裝：USON10_1X2.5MM

品牌：TECH PUBLIC 描述：TVS二極管 VRWM=5.5V VBR(Min)=6.4V VC=13V Ppp=70W USON10

金額：￥0.19055
去購買
