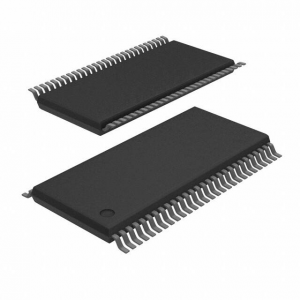

SN75LVDS83B FlatLink?發送器包含4個7位并行負載串行移位寄存器，7X時鐘合成器和5個低壓差分信號（單個集成電路中的LVDS線路驅動器。這些功能允許28位單端LVTTL數據通過五個平衡對導線同步傳輸，以便由兼容接收器接收，例如SN75LVDS82和帶有集成LVDS接收器的LCD面板。

傳輸時，數據位D0至D27分別在輸入時鐘信號（CLKIN）的邊沿加載到寄存器中?？赏ㄟ^時鐘選擇（CLKSEL）引腳選擇時鐘的上升沿或下降沿。 CLKIN的頻率乘以七次，然后用于在7位片中串行地卸載數據寄存器。然后將四個串行流和一個鎖相時鐘（CLKOUT）輸出到LVDS輸出驅動器。 CLKOUT的頻率與輸入時鐘CLKIN相同。

SN75LVDS83B無需外部元件，幾乎不需要控制。數據總線在發送器的輸入端和接收器的輸出端看起來相同，數據傳輸對用戶是透明的。唯一的用戶干預是通過向CLKSEL輸入高電平或使用低電平輸入的下降沿來選擇時鐘上升沿，以及可能使用關閉/清除（ SHTDN ）。 SHTDN 是一個低電平有效輸入，用于禁止時鐘，并關閉LVDS輸出驅動器以降低功耗。該信號的低電平將所有內部寄存器清零為低電平。

SN75LVDS83B的特點是可在10°C至70°C的環境空氣溫度下工作。
