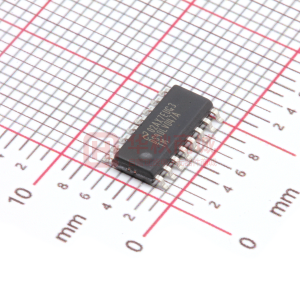

      DS90LV047A 3V LVDS 四路 CMOS 差動線路驅動器

      數據：

      描述

      DS90LV047A器件是一款四通道CMOS流通差分線路驅動器，專為需要超低功耗和高數據速率的應用而設計。該器件采用低壓差分信號（LVDS）技術，支持超過400 Mbps（200 MHz）的數據速率。

      DS90LV047A接受低電壓TTL /CMOS輸入電平并將其轉換為低電壓（350 mV）差分輸出信號。此外，驅動器支持TRI-STATE功能，可用于禁用輸出級，禁用負載電流，從而將器件降至典型值為13 mW的超低空閑功耗狀態。 DS90LV047A具有流通引腳排列，便于PCB布局。

      EN和EN * 輸入進行AND運算并控制TRI-STATE輸出。啟用對所有四個驅動程序都是通用的。 DS90LV047A和配套線路接收器（DS90LV048A）為高速點對點接口應用提供了高功率偽-ECL器件的新替代方案。

      特性

      • ＆gt; 400-Mbps（200 MHz）開關速率
      • 流通引腳排列簡化了PCB布局
      • 300 ps典型差分偏差
      • 400 ps最大差分偏差
      • 1.7 ns最大傳播延遲
      • 3.3 V電源設計
      • ±350-mV差分信號
      • 低功耗（3.3 V靜態時為13 mW）
      • 可與現有的5 V LVDS接收器互操作
        • < li>斷電時LVDS輸出的高阻抗
      • 符合TIA /EIA-644 LVDS標準
      • 工業工作溫度范圍（?? 40°C至+ 85°C）< /li>
      • 采用表面貼裝SOIC和薄型TSSOP封裝

      參數 與其它產品相比?緩沖器、驅動器/接收器和交叉點

      ?
      Device Type
      Protocols
      No. of Tx
      No. of Rx
      Input Signal
      Output Signal
      Signaling Rate (Mbps)
      ESD HBM (kV)
      Function
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Pin/Package
      DS90LV047A DS90LV011A DS90LV012A DS90LV017A DS90LV027A DS90LV031A SN65LVDS1 SN65LVDS2 SN65LVDS391 SN65LVDS9638 SN65LVDT2
      Driver ? ? Driver ? ? Receiver ? ? Driver ? ? Driver ? ? Driver ? ? Driver ? ? Receiver ? ? Driver ? ? Driver ? ? Receiver ? ?
      LVDS ? ? LVDS ? ? M-LVDS ? ? LVDS ? ? LVDS ? ? LVDS ? ? LVDS ? ? LVDS ? ? LVDS ? ? LVDS ? ? LVDS ? ?
      4 ? ? 1 ? ? 0 ? ? 1 ? ? 2 ? ? 4 ? ? 1 ? ? 0 ? ? 4 ? ? 2 ? ? 0 ? ?
      0 ? ? 0 ? ? 1 ? ? 0 ? ? 0 ? ? 0 ? ? 0 ? ? 1 ? ? 0 ? ? 0 ? ? 1 ? ?
      TTL
      LVTTL
      CMOS ? ?      		 LVTTL
      LVCMOS ? ?      		 LVDS
      BLVDS
      LVPECL ? ?      		 TTL
      CMOS ? ?      		 TTL
      CMOS ? ?      		 LVTTL
      LVCMOS ? ?      		 LVTTL ? ? LVDS ? ? LVTTL ? ? LVTTL ? ? LVDS ? ?
      LVDS ? ? LVDS ? ? CMOS ? ? LVDS ? ? LVDS ? ? LVDS ? ? LVDS ? ? LVTTL ? ? LVDS ? ? LVDS ? ? LVTTL ? ?
      400 ? ? 400 ? ? 400 ? ? 600 ? ? 600 ? ? 400 ? ? 630 ? ? 400 ? ? 630 ? ? 400 ? ? 400 ? ?
      10 ? ? 9 ? ? 2 ? ? 8 ? ? 8 ? ? 6 ? ? 9 ? ? 9 ? ? 15 ? ? 8 ? ? 9 ? ?
      Driver ? ? Driver ? ? Receiver ? ? Driver ? ? Driver ? ? Driver ? ? Driver ? ? Receiver ? ? Driver ? ? Driver ? ? Receiver ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      SOIC
      TSSOP ? ?      		 SOT-23 ? ? SOT-23 ? ? SOIC ? ? SOIC ? ? SOIC
      TSSOP ? ?      		 SOIC
      SOT-23 ? ?      		 SOIC
      SOT-23 ? ?      		 SOIC
      TSSOP ? ?      		 MSOP-PowerPAD
      SOIC
      VSSOP ? ?      		 SOIC
      SOT-23 ? ?
      16SOIC: 59 mm2: 6 x 9.9(SOIC)
      16TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?      		 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ? 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ? 8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ? 8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ? 16SOIC: 59 mm2: 6 x 9.9(SOIC)
      16TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?      		 8SOIC: 29 mm2: 6 x 4.9(SOIC)
      5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?      		 8SOIC: 29 mm2: 6 x 4.9(SOIC)
      5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?      		 16SOIC: 59 mm2: 6 x 9.9(SOIC)
      16TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?      		 8MSOP-PowerPAD: 15 mm2: 4.9 x 3(MSOP-PowerPAD)
      8SOIC: 29 mm2: 6 x 4.9(SOIC)
      8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?      		 8SOIC: 29 mm2: 6 x 4.9(SOIC)
      5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?
      16SOIC
      16TSSOP ? ?      		 5SOT-23 ? ? 5SOT-23 ? ? 8SOIC ? ? 8SOIC ? ? 16SOIC
      16TSSOP ? ?      		 5SOT-23
      8SOIC ? ?      		 5SOT-23
      8SOIC ? ?      		 16SOIC
      16TSSOP ? ?      		 8MSOP-PowerPAD
      8SOIC
      8VSSOP ? ?      		 5SOT-23
      8SOIC ? ?

      方框圖 (3)

      技術文檔

      數據手冊（1）
