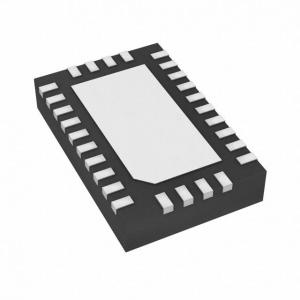

SN65DPHY440SS SN65DPHY440SS CSI-2/DSI DPHY 重定時器

數據:

描述

DPHY440是一款1至4通道時鐘MIPI DPHY重定時器,用于重新生成DPHY信令。該器件符合MIPI DPHY 1.1標準,可用于MIPI CSI-2或MIPI DSI應用。

該器件會補償PCB,連接器和電纜設備和接收設備之間提供最佳DP電氣性能.DPHY440的DPHY輸入端具有可配置的均衡器。

輸出引腳會自動補償在器件輸入端口上接收的時鐘和數據間的不一致偏移.DPHY440輸出電壓擺幅和邊沿速率可分別通過更改VSADJ_CFG0引腳和ERC引腳的狀態進行調節。

DPHY440針對移動應用進行了優化,并且在DPHY鏈路接口上裝有活動檢測電路,以便在檢測到ULPS和LP狀態時切換到低功耗模式。

SN65DPHY440SS在-40oC至85oC的工業級溫度范圍內額定運行,而SN75DPHY440SS在0oC至70oC的業級溫度范圍內額定運行。

特性

  • 符合MIPI DPHY 1.1規范
  • 實現低成本電纜解決方案
  • 在1.5Gbps速率時最多支持4條通道
    • CSI-2 /DSI時鐘頻率
      從100MHz至750MHz
  • 關斷狀態下的功耗低于1mW
  • 支持MIPI DSI雙向LP模式
  • 支持ULPS和LP功耗狀態
  • 可調輸出電壓擺幅
  • 可選的TX預加強級別
  • 可調節Rx EQ以補償ISI損耗
  • 可配置的邊沿速率控制
  • 動態數據和時鐘偏移補償
  • 3kV ESD HBM保護
  • 工業級溫度范圍:-40°C至85°C(SN65DPHY440SS)
  • 商業級溫度范圍:0°C至70°C (SN75DPHY440SS)
  • 采用1.8V單電源

所有商標均為其各自所有者的財產。

參數 與其它產品相比?重定時器、均衡器和多路復用器/開關

?
Device Type
Protocols
Speed (Max) (Gbps)
Number of Channels (#)
ICC (Max) (mA)
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Pin/Package
SN65DPHY440SS SN75DPHY440SS
Retimer ? ? Retimer ? ?
MIPI CSI/DSI ? ? MIPI CSI/DSI ? ?
1 ? ? 1 ? ?
4 ? ? 4 ? ?
83 ? ? 83 ? ?
-40 to 85 ? ? 0 to 70 ? ?
WQFN ? ? WQFN ? ?
28WQFN: 19 mm2: 3.5 x 5.5(WQFN) ? ? 28WQFN: 19 mm2: 3.5 x 5.5(WQFN) ? ?
28WQFN ? ? 28WQFN ? ?

方框圖 (1)

技術文檔

數據手冊(1)
元器件購買 SN65DPHY440SS 相關庫存
