優勢和特點

• 任意輸出頻率的精密頻率合成
• 11.8 MHz至 919 MHz
• 頻率分辨率超過0.1 ppb
• 超低rms抖動（12 kHz至20 MHz）
• 使用整數頻率合成：<300 fs rms
• 使用小數頻率合成：<405 fs rms
• 雙基準電壓輸入支持LVPECL、LVDS、1.8 V LVCMOS、基頻模式AT切割晶體（22 MHz至54 MHz）或基準電壓源時鐘（20 MHz至60 MHz）

• 數字(NCO)頻率控制l
• 動態可牽引輸出頻率實現基于FPGA的PLL（提供HDL）
• 快速串行外設接口(SPI)總線寫入速度高達100 MHz
• 可即時更改頻率

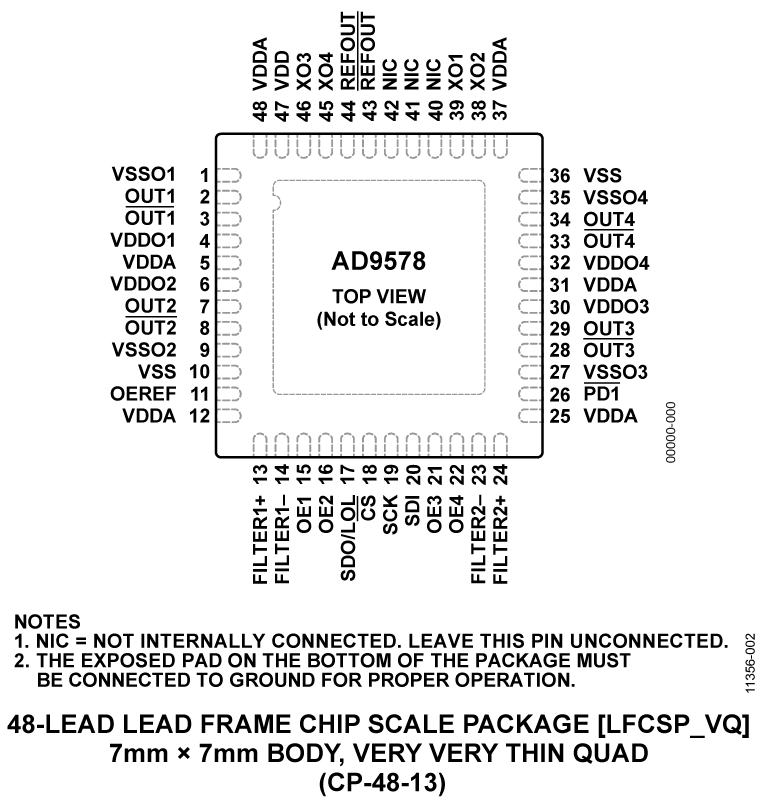

• 集成雙PLL，采用7 mm × 7 mm緊湊型封裝
• 可代替多個大型時鐘IC、PLL、扇出緩沖器、晶體振蕩器(XO)和壓控晶體振蕩器(VCXO)
• 欲了解更多特性，請參考數據手冊

產品詳情

AD9578是一款可編程頻率合成器，可用于高性能電信、網絡、數據存儲、串行器/解串器(SERDES)和物理層(PHY)應用中的抖動衰減和異步時鐘應用。 該器件集成兩個能以超過0.1 ppb的精度提供任何頻率的抖動PLL，每一個均帶有兩個獨立的輸出驅動器，總共四路可編程輸出，提供極高的靈活性和抖動性能。 每路輸出均獨立可編程，提供高達919 MHz的頻率，且典型rms抖動值低于410 fs（12 kHz至20 MHz），采用緊湊型低成本基頻模式晶體(XTAL)，具有穩定的供應鏈。 AD9578采用整數頻率合成，可實現低至290 fs的rms抖動。

AD9578封裝采用出廠可編程默認上電配置。 上電后，包括輸出頻率在內的全部設置均可通過快速SPI重新配置。

AD9578的架構允許其用作數字控制振蕩器(NCO)。 因此，用戶可以使用快速SPI總線動態改變頻率。FPGA和其他器件可以利用此功能來實現具有可配置環路帶寬的數字PLL，用于抖動衰減應用、鎖定至緊湊型穩定基準電壓源的精密可馴時鐘或數控精密時序應用，比如網絡時序和IEEE 1588應用等。 SPI總線工作頻率高達50 MHz，實現快速FPGA環路的同時讓多器件共享同一個總線。AD9578還可用于多速率精密應用中，比如視頻廣播或OTN。 ADI公司提供用于數字PLL應用的HDL FPGA代碼。

應用

• 基于FPGA的抖動衰減和低抖動PLL
• 精密可馴時鐘和時鐘頻率合成器
• 多速率時鐘頻率合成器
• 光學： OTN/SDH/SONET
• 視頻廣播： 3G SDI、HD SDI、SDI
• 網絡與存儲： 以太網/SAS/光纖通道
• 無線基礎設施： OBSAI/CPRI
• 工業： IEEE 1588
• 數控振蕩器(NCO)

方框圖
