優勢和特點

• 針對所有輸入電流優化，響應速度極快
  欲了解更多信息，請參考數據手冊。
• 100倍輸入范圍：1 pA至10 mA
• 法則一致性：±0.25 dB（100 pA至100 μA）
• 對數比或固定截點運算
• 精確基準電壓和基準電流
• 自適應光電二極管(PD)偏置，低暗電流
• 可編程對數斜率和截距
• VLOG引腳默認對數斜率為10 mV/dB
• 單電源或雙電源供電

產品詳情

ADL5304是高速對數轉換器，在整個200 dB（1 pA至10 mA）測量范圍內具有快速響應和低噪聲。ADL5304的對數斜率標稱值為10 mV/dB (200 mV/十倍)；其他的數值也很容易配置。可在寬范圍內通過內部100 nA電流源對對數截距進行編程，或者針對對數比應用在外部編程。3.162 fA的默認截距使100 nA測量范圍的中點定于VLOG = 1.5 V。

僅需一個5 V單正電源便可在額定的1 pA至3 mA輸入范圍內工作。雙電源供電可將額定輸入電流范圍擴展至10 mA。

ADL5304支持對數自變量的雙電流輸入。分子輸入INUM經NPN晶體管的集電極，于低失調JFET放大器附近連入反饋路徑。分母電流IDEN以同樣方式處理，允許對數比值運算。輸入求和節點(INUM和IDEN)在1.5 V的恒定默認電壓下工作。VSM1至VSM4引腳位于INUM和IDEN輸入的側面以提供守護電壓，從而使漏電流降至最低。

自適應光電二極管偏置專為光學測量而提供。監控電流是INUM 的1.1倍，在IMON引腳輸出，外部電阻RMNTR是光電二極管串聯電阻(RS) 的10倍，在光電二極管兩端施加電壓，通過一階將內部PD結保持在0 V，從而使暗電流降至最低。

VLOG輸出被緩沖，并且可通過內部增益設置電阻重新調整。隨著ILOG 從1 pA至10 mA的10倍變化，內部ILOG可在?400 μA至+400 μA范圍內變化。這對應于圖1所示默認配置中VLOG引腳上的0.5 V至2.5 V電壓變化。

準確的1.5 V（1P5V引腳）和2.0 V（2VLT引腳）基準輸出允許使用外部電阻對截點精確進行重新定位。

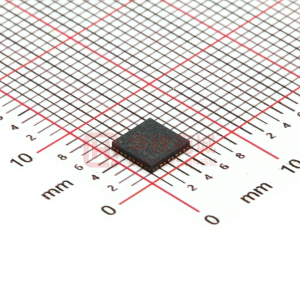

ADL5304采用32引腳5mm × 5 mm LFCSP封裝，額定工作溫度范圍為-40℃至+85℃。

應用

方框圖
