優勢和特點

• 530MHz 或更高的 I/Q 帶寬
• 高 IIP3：31dBm (在 450MHz)，28dBm (在 900MHz)
• 高 IIP2：70dBm (在 450MHz)，65dBm (在 900MHz)
• 用戶可調 IIP2 至 >80dBm
• 用戶可調整 DC 偏移零點
• 高輸入 P1dB：
  • 13.1dBm (在 900MHz)
• 鏡頻抑制：
  • 45dB (在 900MHz)
• 噪聲指數：

  • 9.9dB (在 450MHz)
  • 10dB (在 900MHz)
• 轉換增益：

  • ?5.4dB (在 450MHz)?
  • 5.7dB (在 900MHz)
• 停機模式
• 工作溫度范圍 (TC)：–40℃ 至 105℃

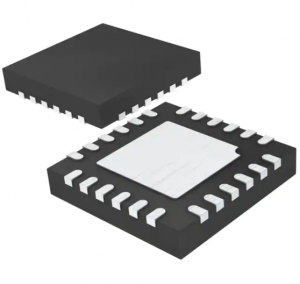

• 24 引腳 4mm x 4mm QFN 封裝

產品詳情

LTC^?5584 是一款直接轉換正交解調器，專為 30MHz 至 1.4GHz 頻率范圍內的高線性度接收器應用而優化。該器件也可在 10MHz 至 30MHz 以及 1.4GHz 至 2GHz 的頻率范圍內使用，而性能則有所降低。它適合于那些將一個 RF 信號直接轉換為具 530MHz 或更高帶寬的I 和 Q 基帶信號的通信接收機。LTC5584 內置平衡 I 和 Q 混頻器、LO 緩沖放大器和一個精準的高頻正交移相器。此外，LTC5584 還提供了 4 個用于 IIP2 和 DC 偏移校正的模擬控制電壓接口引腳，從而極大地簡化了系統校準。

LTC5584 的高線性度可為接收機提供出色的無雜散動態范圍。這款直接轉換解調器能免除增設中頻 (IF) 信號處理的需要以及對應的鏡頻濾波與 IF 濾波要求。這些 I/Q 輸出可直接連接至通道選擇濾波器 (LPF) 或基帶放大器。

應用

• LTE / W-CDMA / TD-SCDMA 基站接收機
• 寬帶 DPD 接收機
• 點對點寬帶無線電設備
• 高線性度直接轉換 I/Q 接收機
• 鏡頻抑制接收機

方框圖
