描述

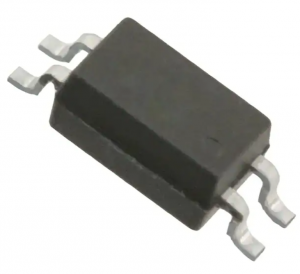

ACPL-217-500E是一款直流輸入單通道半節距光電晶體管光電耦合器，它包含一個光耦合到光電晶體管的發光二極管。它采用4引腳SO封裝。

輸入輸出隔離電壓額定值為3000 Vrms。響應時間tr通常為2μs，而輸入電流為5mA時最小CTR為50％。 <！ - 會話數據 - >

功能

• 當前轉賬比率
  （點擊率：最低50％，I _F = 5mA，V _CC = 5V）
• 高輸入輸出隔離電壓
  （V _ISO = 3,000V _RMS ）
• 非飽和響應時間
  （t _r ：典型值2μ s在V _CC = 10V，I _C = 2mA，R _L = 100Ω）
• SO封裝
• CMR 10 kV /μs（典型值）

• 安全和監管部門的批準
  CSA
  UL 1577
  IEC / EN / DIN EN 60747-5-2
• 可供選擇的是：
    5XXE =無鉛選項



應用程序

• 可編程控制器，計算機的I / O接口
• 順序控制器
• 系統設備，測量儀器
• 不同電位和阻抗電路之間的信號傳輸
