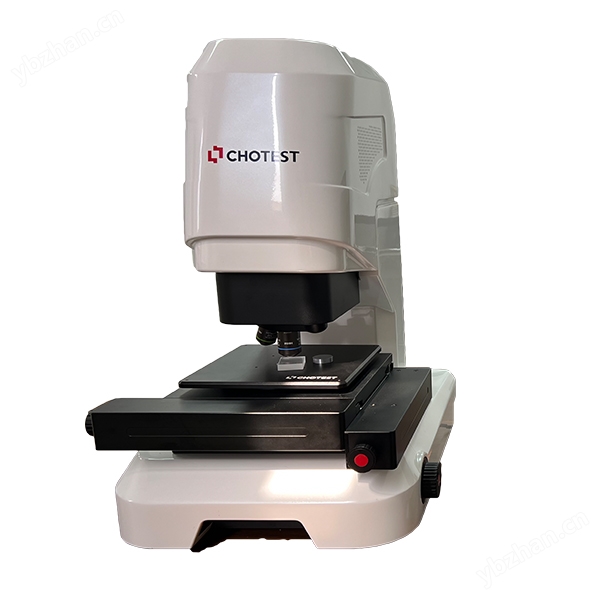

VT6000微觀幾何輪廓共聚焦顯微鏡結合高穩定性結構設計和3D重建算法，共同組成測量系統，主要用于對各種精密器件及材料表面進行微納米級測量。

在相同物鏡放大的條件下，共焦顯微鏡所展示的圖像形態細節更清晰更微細，橫向分辨率更高。它具有直觀測量的特點，能夠有效提高工作效率，更加快捷準確地完成日常任務。借助共聚焦顯微鏡，能有效提高工作效率，實現更準確的操作。

產品功能

1)3D測量功能：設備具備表征微觀3D形貌的輪廓尺寸及粗糙度測量功能；

2)影像測量功能：設備具備二維平面輪廓尺寸的影像測量功能，可進行長度、角度、半徑等尺寸測量；

3)自動拼接功能：設備具備自動拼接功能，能夠實現大區域的拼接縫合測量；

4)數據處理功能：設備具備調整位置、糾正、濾波、提取四大模塊的數據處理功能；

5)分析工具功能：設備具備粗糙度分析、幾何輪廓分析、結構分析、頻率分析、功能分析等五大分析功能；

6)批量分析功能：設備具備一鍵分析和多文件分析等輔助分析功能，可實現批量數據文件的快速分析功能；

7)便捷操作功能：設備配備操縱桿，支持操縱桿進行所有位置軸的操作及速度調節、光源亮度調節、急停等；

8)光源安全功能：光源設置無人值守下的自動熄燈功能，當檢測到鼠標軌跡長時間未變動后會自主降低熄滅光源，防止光源高亮過熱損壞，并有效延長光源使用壽命；

9)鏡頭安全功能：設備配備壓力傳感器，并在鏡頭處進行了彈簧結構設計，確保當鏡頭碰撞后彈性回縮，進入急停狀態，大幅減小碰撞沖擊力，有效保護鏡頭和掃描軸，消除人為操作的安全風險。

性能特點

1、高精度、高重復性

（1）以轉盤共聚焦光學系統為基礎，結合高穩定性結構設計和3D重建算法，共同組成測量系統，保證儀器的高測量精度。

（2）儀器的隔震設計能夠消減底面振動噪聲，儀器在部分環境中穩定可靠，具有良好的測量重復性。

2、一體化操作的測量分析軟件

（1）測量與分析同界面操作，無需切換，測量數據自動統計，實現了快速批量測量的功能。

（2）可視化窗口，便于用戶時事觀察掃描過程。

（3）結合自定義分析模板的自動化測量功能，可自動完成多區域的測量與分析過程。

（4）幾何分析、粗糙度分析、結構分析、頻率分析、功能分析五大功能模塊齊全。

（5）一鍵分析、多文件分析，自由組合分析項保存為分析模板，批量樣品一鍵分析，并提供數據分析與統計圖表功能。

（6）可測依據ISO/ASME/EUR/GBT等標準的多達300余種2D\3D參數。

3、精密操縱手柄

VT6000微觀幾何輪廓共聚焦顯微鏡集成X\Y\Z三個方向調整功能的操縱手柄，可快速完成載物臺平移、Z向聚焦等測量前工作。

4、雙重防撞保護措施

除軟件ZSTOP設置Z向位移下限位進行防撞保護外，另在Z軸上設計有機械電子傳感器，當鏡頭觸碰到樣品表面時，儀器自動進入緊急停止狀態，保護儀器，降低認為操作風險。

應用領域

VT6000微觀幾何輪廓共聚焦顯微鏡可廣泛應用于半導體制造及封裝工藝檢測、3C電子玻璃屏及其精密配件、光學加工、微納材料制造、汽車零部件、MEMS器件等超精密加工行業及航空航天、科研院所等領域中。可測各類包括從光滑到粗糙、低反射率到高反射率的物體表面，從納米到微米級別工件的粗糙度、平整度、微觀幾何輪廓、曲率等。

不同應用場景下的3D形貌

VT6000主要應用于半導體、光學膜材、顯示行業、超精密加工等諸多領域中的微觀形貌和輪廓尺寸檢測中，其次是對表面粗糙度、面積、體積等參數的檢測中。

3D形貌圖片：

影像測量功能界面

部分技術指標

懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。

如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。
