一、485總線介紹

　　485總線標準

　　rs-485采用平衡發送和差分接收方式實現通信：發送端將串行口的ttl電平信號轉換成差分信號a，b兩路輸出，經過線纜傳輸之后在接收端將差分信號還原成ttl電平信號。由于傳輸線通常使用雙絞線，又是差分傳輸，所以又極強的抗共模干擾的能力，總線收發器靈敏度很高，可以檢測到低至200mv電壓。故傳輸信號在千米之外都是可以恢復。rs-485最大的通信距離約為1219m，最大傳輸速率為10mb/s，傳輸速率與傳輸距離成反比，在100kb/s的傳輸速率下，才可以達到最大的通信距離，如果需傳輸更長的距離，需要加485中繼器。rs-485采用半雙工工作方式，支持多點數據通信。rs-485總線網絡拓撲一般采用終端匹配的總線型結構。即采用一條總線將各個節點串接起來，不支持環形或星型網絡。如果需要使用星型結構，就必須使用485中繼器或者485集線器才可以。rs-485總線一般最大支持32個節點，如果使用特制的485芯片，可以達到128個或者256個節點，最大的可以支持到400個節點。

　　RS485總線基本特性

　　根據RS485工業總線標準，RS485工業總線為特性阻抗120Ω的半雙工通訊總線，其最大負載能力為32個有效負載（包括主控設備與被控設置）。

　　當使用較細的通訊電纜，或者在電磁干擾較強的環境使用本產品，或者總線上連接有較多的設備時，最大傳輸距離相應縮短;反之，最大距離加長。主干網上的設備，如圍墻機、管理機、主機等均分配一個ID號，即通信聯絡地址。

　　主干網對講線，一般都是用一芯線（地線除外），是一種半雙工方式。視頻用一根同軸電纜。如果要求有多對訪客住戶同時進行對講（所謂多通道），則必須增加音頻線和視頻線。

　　主機（副機）與分機一般不能直接連接，中間必須增加解碼器，這有利于系統的穩定和增強抗干擾能力。主機（副機）與解碼器均通過一個叫做網絡聯接器的設備在弱電井內連接，解碼器與解碼器之間總線方式或是星型方式連接。每個解碼器也有一個ID號，是主機與之通信的聯絡地址。（二進制編碼）

　　主機與解碼器之間的連線，叫樓內總干線，所用電纜芯數因廠家不同而有所區別。

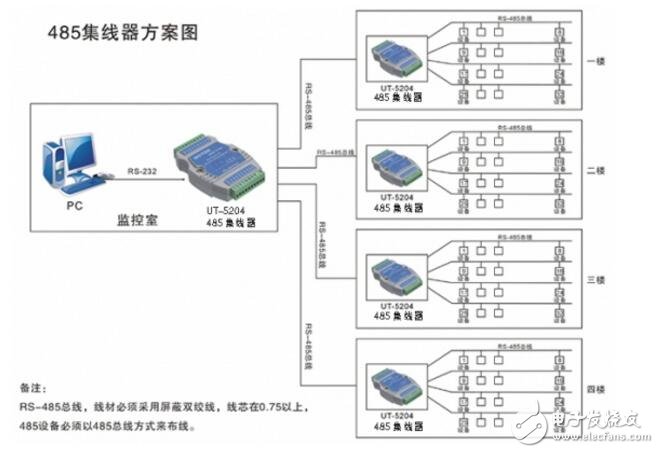

　　485總線結構布線圖

　　二、CAN總線介紹

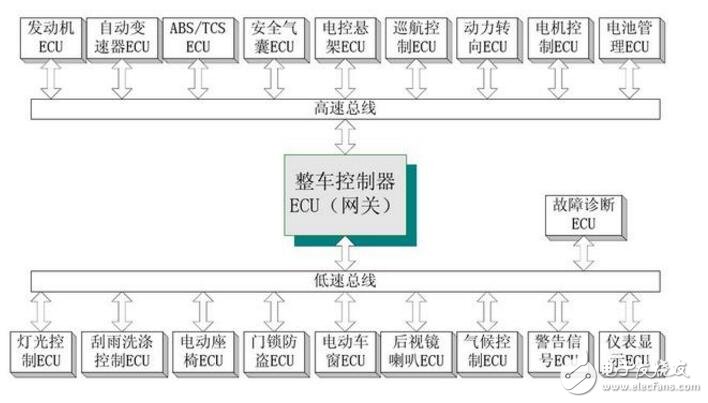

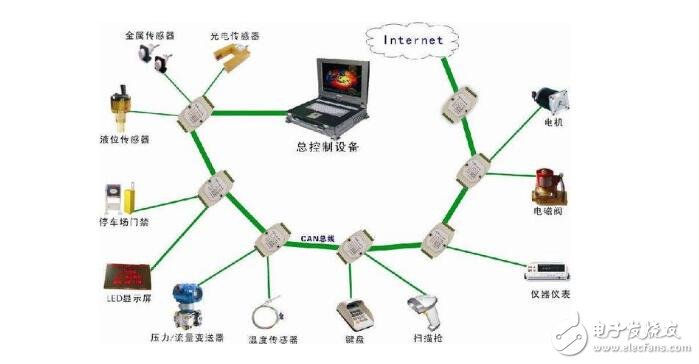

　　CAN是控制器局域網絡（Controller Area Network， CAN）的簡稱，是由研發和生產汽車電子產品著稱的德國BOSCH公司開發了的，并最終成為國際標準（ISO11898）。是國際上應用最廣泛的現場總線之一。 在北美和西歐，CAN總線協議已經成為汽車計算機控制系統和嵌入式工業控制局域網的標準總線，并且擁有以CAN為底層協議專為大型貨車和重工機械車輛設計的J1939協議。近年來，其所具有的高可靠性和良好的錯誤檢測能力受到重視，被廣泛應用于汽車計算機控制系統和環境溫度惡劣、電磁輻射強和振動大的工業環境。
