在大多數現代汽車中，通過發動機控制單元(ECU)或發動機控制模塊(ECM)監控整個發動機的各種傳感器，從而控制燃料注入量、點火時序、可變凸輪時序及其他外設。如果誤差條件導致負載電流超過預設限值，ECU 必須進行檢測并關斷相關電路以保護電子器件。圖1 中的電路可檢測過流條件并在100 ns 內向ECU 發送報警信號。

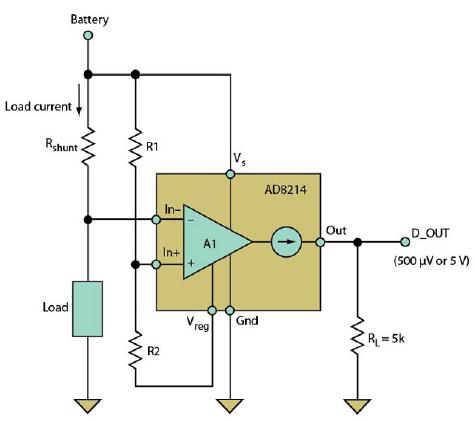

圖1. 過流保護電路集成了一個快速、高共模電壓閾值檢測器。該電路使用了一個高壓閾值檢測器AD8214。該芯片采用以電源電壓為基準的2.4 V 串聯穩壓器，使得電路可通過汽車電池供電，同時不因電池電壓變化而降低性能。此類具有電流輸出的快速、高共模電壓閾值檢測器可以用作超快速比較器。該電路會檢測控制環路高端的過流條件，并迅速關斷控制環路，通過分流電阻防止過大電流對負載造成損害。當In–超過In+時，閾值檢測器輸出電流小于100 nA，當In+超過In–時，輸出電流為1 mA。即使過驅電壓很小（圖2）(In+– In–)，輸入至輸出響應時間通常也小于100 ns。遲滯（通常為10 mV）將系統噪聲效應降至最低，從而防止發生誤觸發。
