LMV551-Q1 是一款采用 TI 先進 VIP50 處理技術的高性能、低功耗運算放大器。LMV551-Q1 具備 3MHz 帶寬，并且電流消耗僅為 37μA，其帶寬功率比是同類運算放大器中較為出色的。此類放大器具有單位增益穩定性，可為需要寬帶低功耗的 應用 提供出色的解決方案。

數據手冊：*附件：LMV551-Q1 汽車級、單路、5.5V、3MHz、低靜態電流 (37μA) 運算放大器技術手冊.pdf

LMV551-Q1 具有一個軌至軌輸出級和一個低于接地值的擴展輸入共模范圍。

LMV551-Q1 的工作電源電壓范圍為 2.7V 至 5.5V。此放大器可在寬溫度范圍內（?40°C 至 125°C）工作，是汽車 應用、傳感器 應用 以及便攜式儀表 應用的絕佳選擇。LMV551-Q1 采用超小型 5 引腳 SC70 封裝。

特性
? 符合汽車類 標準
? 具有符合 AEC-Q100 測試指導的以下結果：
– 器件溫度范圍 1 級：環境工作溫度為 –40°C 至125°C
– 器件 HBM ESD 分類等級 2
– 器件 CDM ESD 分類等級 C7
? 指定的 3V 和 5V 性能
? 高單位增益帶寬：3MHz
? 電源電流為 37μA（典型值）
? CMRR 93 dB
? PSRR 90 dB
? 轉換速率為 1V/μs
? 100k? 負載下以電源軌為基準的輸出擺幅為 70mV
? 總諧波失真：1kHz、2k? 時為 0.003%

引腳功能和配置

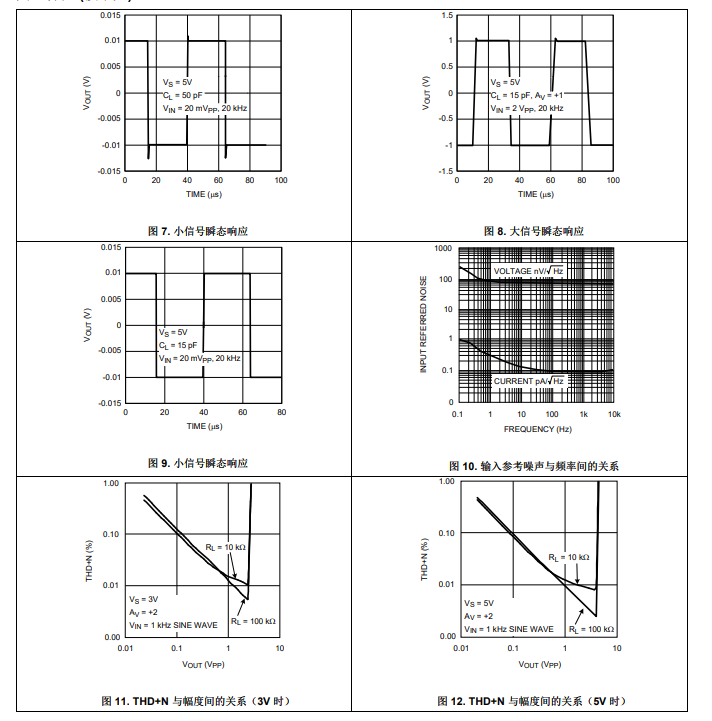

典型特性

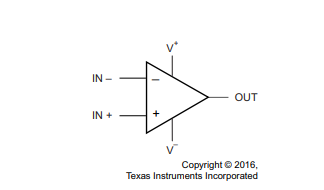

功能方框圖

典型應用

LMV551-Q1 的工作電源電壓范圍為 2.7V 至 5.5V。此放大器可在寬溫度范圍（?40°C 至 125°C）內工作，是汽車應用、傳感器 應用 以及便攜式儀表 應用的理想選擇。

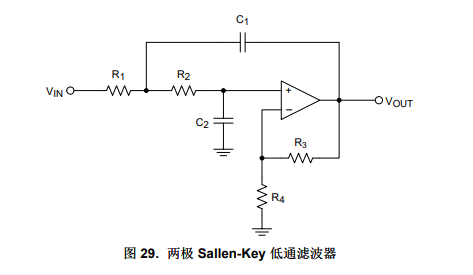

憑借 3MHz 的寬單位增益帶寬、低輸入參考噪聲密度和出色的帶寬/電源電流比等特性，LMV551-Q1 非常適合低功耗濾波 應用。有源濾波器拓撲結構（如圖 29 中所示的 Sallen-Key 低通濾波器）具有廣泛用途，可用于設計各種濾波器（切比雪夫、巴特沃斯或貝塞耳）。為了獲得最佳結果，放大器的帶寬必須是濾波器頻率帶寬的八到十倍。
不遵守這一準則可能導致放大器出現相移和過早滾降。特別是 Sallen-Key 拓撲結構可用于通過使用正反饋來抑制不需要的頻率范圍，從而獲得大范圍的 Q。

應用
? 汽車子系統
? 便攜式電池供電系統
? 機器人和自動化
? 傳感器和儀表
? 有源濾波器
