ZMC408CE 高性能總線型運動控制器

ZMC408CE是正運動推出的一款多軸高性能EtherCAT總線運動控制器，具有EtherCAT、EtherNET、RS232、CAN和U盤等通訊接口，ZMC系列運動控制器可應用于各種需要脫機或聯機運行的場合。

ZMC408CE支持PLC、Basic、HMI組態三種編程方式。PC上位機API編程支持C#、C++、LabVIEW、Matlab、Qt、Linux、VB.Net、Python等接口。

ZMC408CE硬件功能特性：

1.支持8軸運動控制（脈沖+EtherCAT總線），EtherCAT同步周期可快至125us；

2.24路通用輸入、16路通用輸出，模擬量AD/DA各兩路；

3.8路10MHz高速差分脈沖輸出，總線軸、脈沖軸可混合插補；

4.高性能處理器，提升運算速度、響應時間和掃描周期等；

5.一維/二維/三維、多通道視覺飛拍，高速高精；

6.位置同步輸出PSO，連續軌跡加工中對精密點膠膠量控制和激光能量控制等；

7.多軸同步控制，多坐標系獨立控制等；

8.直線插補、任意空間圓弧插補、螺旋插補、樣條插補等；

9.應用靈活，可PC上位機開發，也可脫機獨立運行；

ZMC408CE視頻介紹，點擊→“高性能EtherCAT總線運動控制器，帶你玩轉“8通道獨立PSO”應用場景”查看。

更多關于ZMC408CE的詳情介紹，點擊“推薦|8通道PSO的高性能EtherCAT總線運動控制器”查看。

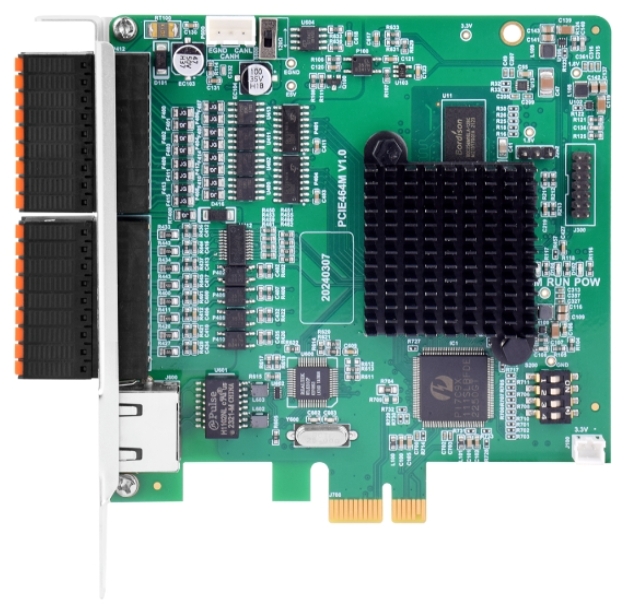

PCIE464M PCIe EtherCAT總線運動控制卡

PCIE464M是一款基于PCIe的PCI Express的EtherCAT總線運動控制卡，具有多項實時和高精度運動控制控制功能。

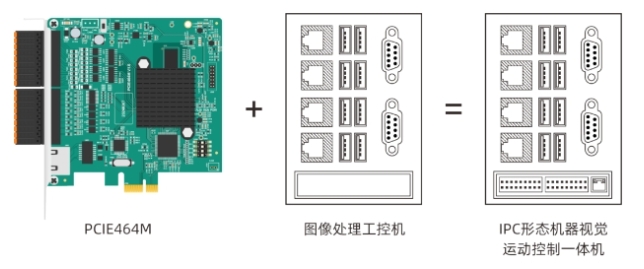

PCIE464M運動控制卡上自帶16進16出，第三方圖像處理工控機或PC無需額外配置IO數據采集卡和PLC，即可實現IPC形態的機器視覺運動控制一體機，簡化硬件架構，節省成本，軟硬件一體化。

PCIE464M硬件功能特性：

1.可選6-64軸運動控制，支持EtherCAT總線/脈沖/步進伺服驅動器；

2.聯動軸數最高可達16軸，運動周期最小為100μs；

3.標配16進16出，其中4路高速鎖存輸入、4路高速PWM和12路高速硬件比較輸出PSO；

4.支持PWM輸出、1D/2D/3D PSO硬件位置比較輸出、視覺飛拍、連續軌跡插補等；

5.支持30+機械手模型正逆解模型算法，比如SCARA、Delta、UVW、4軸/5軸 RTCP...；

6.支持掉電存儲和掉電中斷，多重加密，提供程序更安全機制；

7.8路單端脈沖軸、4路單端編碼器軸；

8.具有一維、二維螺距補償控制，實現更高的加工精度；

PCIE464M視頻介紹，點擊→“超高速PCle EtherCAT控制卡PCIE464M，即刻提升高速高精智能裝備生產力!”查看。

更多關于PCIE464M的詳情介紹，點擊“PCIE464M-高速高精，超高速PCIe EthrtCAT實時運動控制卡”查看。

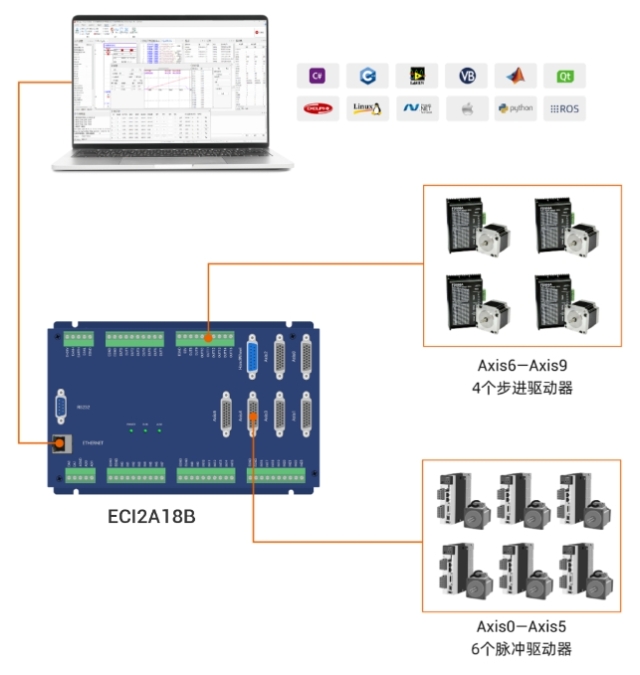

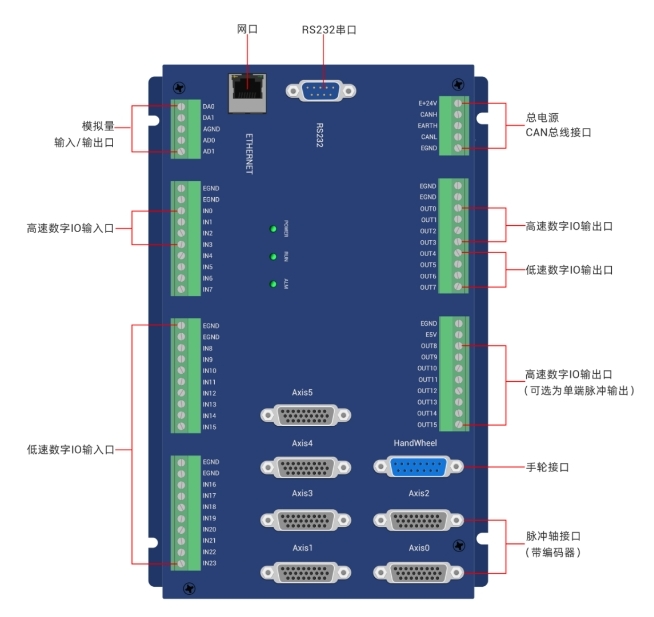

ECI2A18B 高性價比10軸運動控制卡

ECI2A18B是正運動推出的一款高性價比10軸脈沖型、模塊化的網絡型運動控制卡，采用優化的網絡通訊協議可以實現實時的運動控制，同時支持多種通信協議，方便與其他工業控制設備連接和集成。安裝配置相對便捷，適合于模塊化和靈活性要求較高的控制系統。

ECI2A18B控制卡最大可擴展至12脈沖軸，支持8路高速輸入和4路高速輸出，集成豐富的運動控制功能，包含多軸點位運動、電子凸輪，直線插補，圓弧插補，連續插補運動等，滿足多樣化的工業應用需求。

ECI2A18B硬件功能特性：

1.支持6路差分脈沖軸+4路單端脈沖軸運動控制；

2.支持1路專用的手輪輸入接口；

3.差分脈沖軸最大輸出脈沖頻率10MHz；

4.標配24+12進16+6出，其中支持4路高速鎖存，4路高速PWM，2路高速硬件比較輸出PSO（可選支持HW2功能）；

5.可支持RTSys+其他高級上位機編程語言的混合編程支持；

6.支持RTBasic多任務編程；

ECI2A18B視頻介紹，點擊→“【加量不加價】高性價比十軸脈沖運動控制卡ECI2A18B 讓您的設備在自動化行業內卷中脫穎而出！”查看。

更多關于ECI2A18B的詳情介紹，點擊“【加量不加價】正運動網絡型運動控制卡ECI2618B/ECI2A18B”查看。

??? 使用LabVIEW進行項目開發

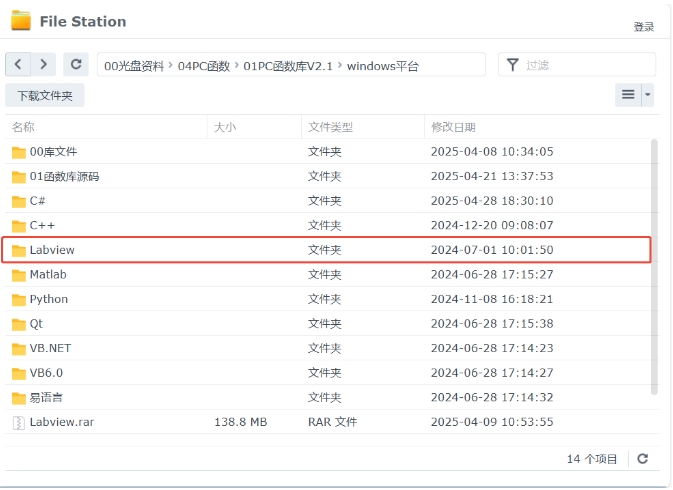

1.找到廠家提供的光盤資料里面的LabVIEW的VI庫文件，路徑如下。

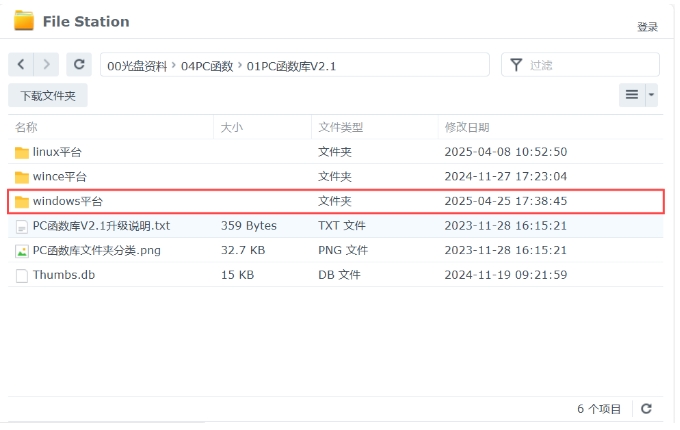

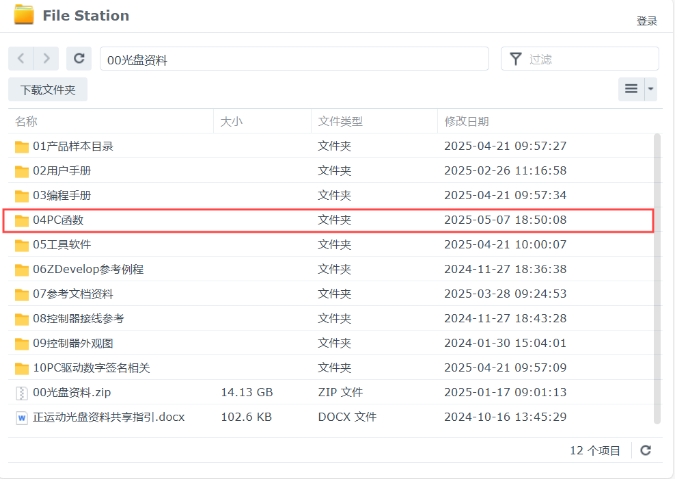

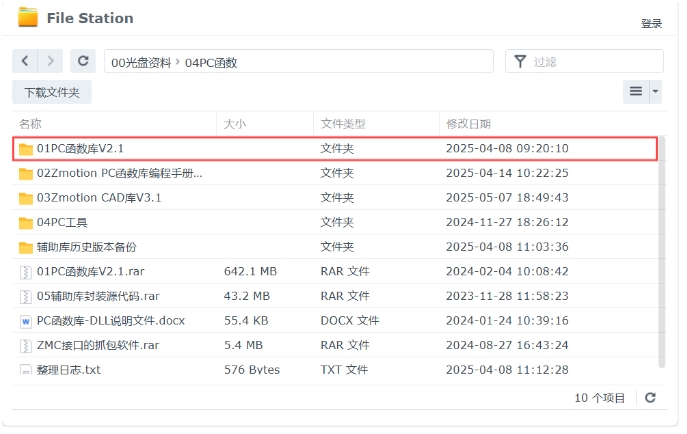

1）進入廠商提供的光盤資料找到“04PC函數”文件夾，并點擊進入。

2）選擇“01PC函數庫V2.1”文件夾。

3）選擇“Windows平臺”文件夾。

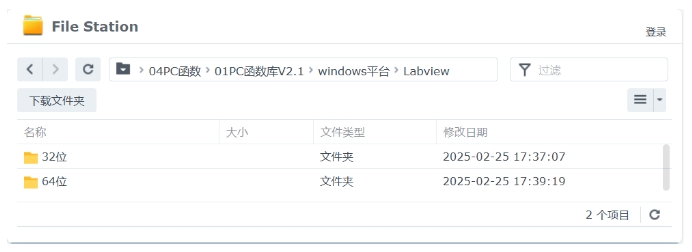

4）選擇“Labview”文件夾，里面有32位和64位的動態庫和例程。

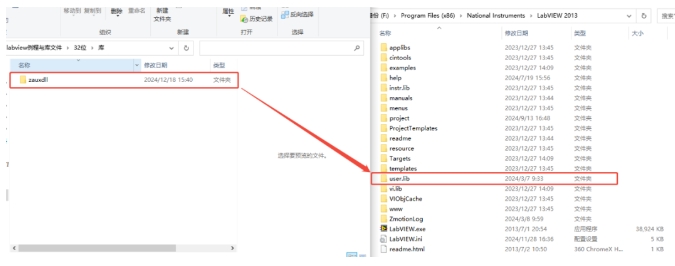

2.將廠商提供的LabVIEW的VI庫文件復制到LabVIEW安裝路徑下LabVIEW/user.lib的文件夾內。

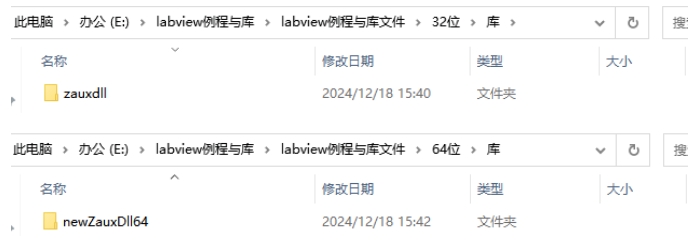

1）找到解壓的VI庫文件夾（zaudll是32位的VI庫，64的VI庫是newZauxDll64）。

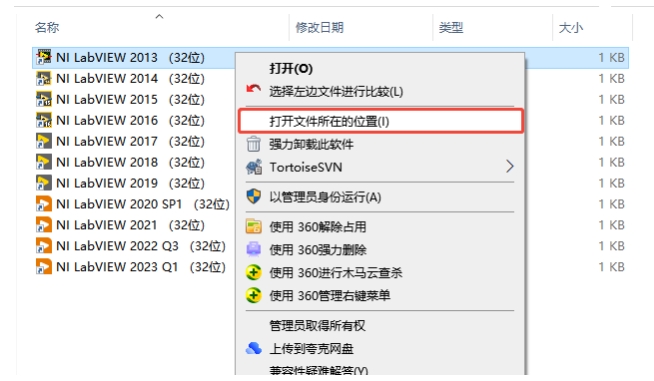

2）選中LabVIEW右擊打開文件所在位置（這里以LabVIEW2013-32位為演示）。

3）將整個VI庫文件夾直接復制放到user.lib該目錄，然后關閉LabVIEW軟件重新啟動。

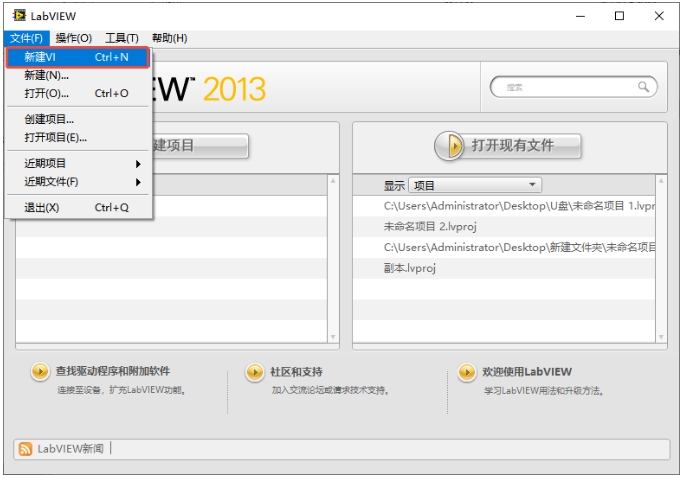

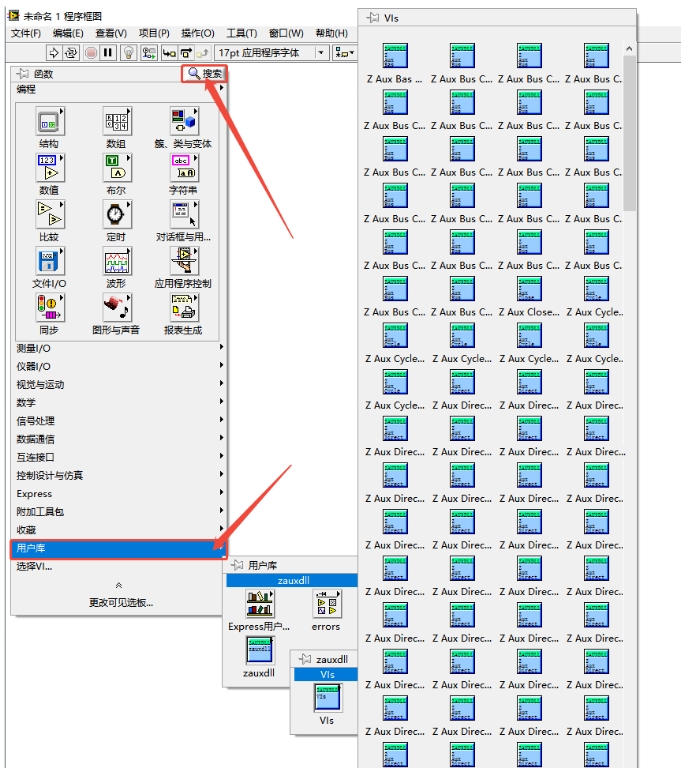

3.重新啟動LabVIEW后，選擇新建VI，然后右鍵點擊VI程序框圖空白處，選擇用戶庫來找到添加的VI庫，或者直接搜索VI，最后將需要的函數直接拖到面板上。

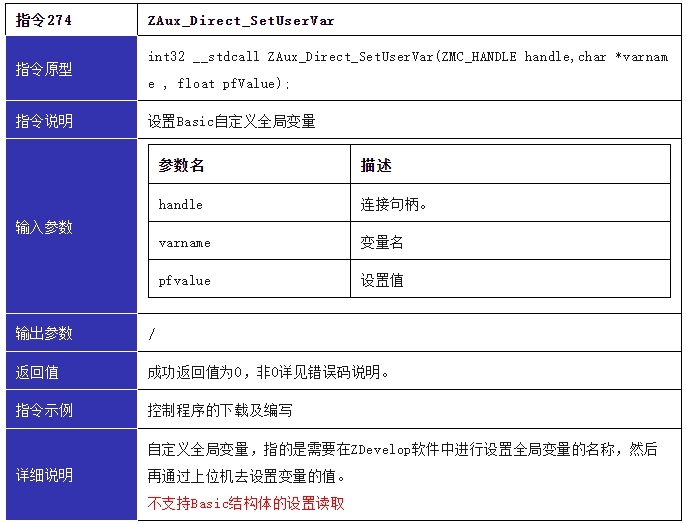

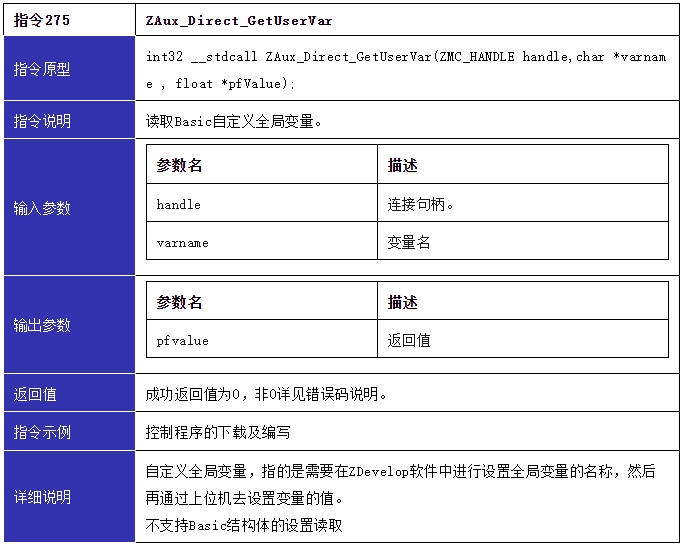

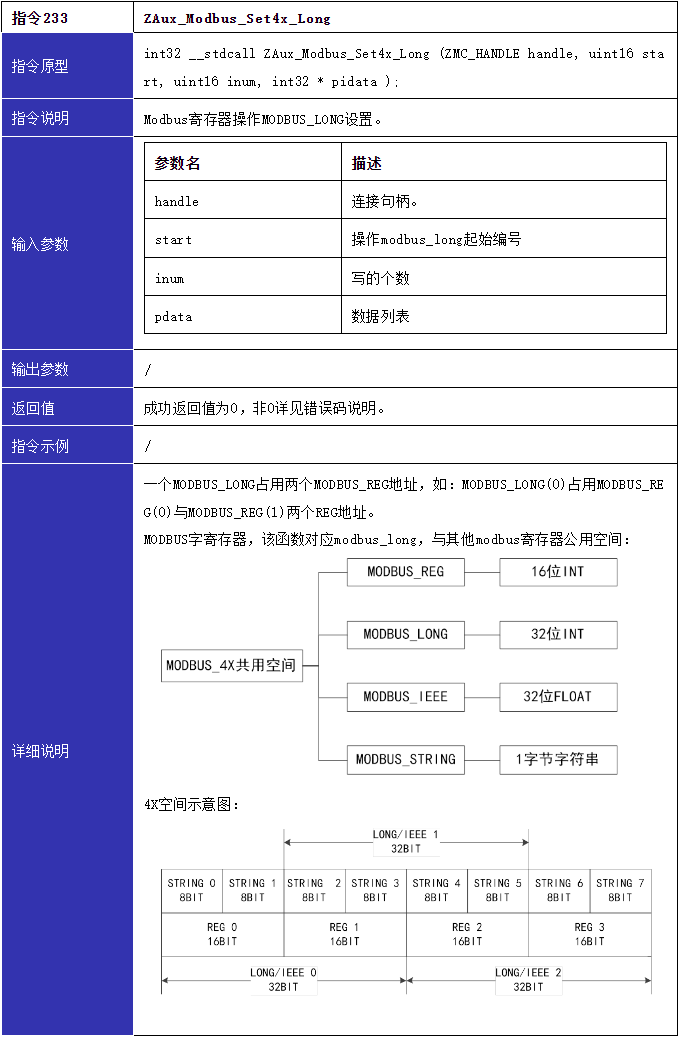

??? 例程相關函數說明

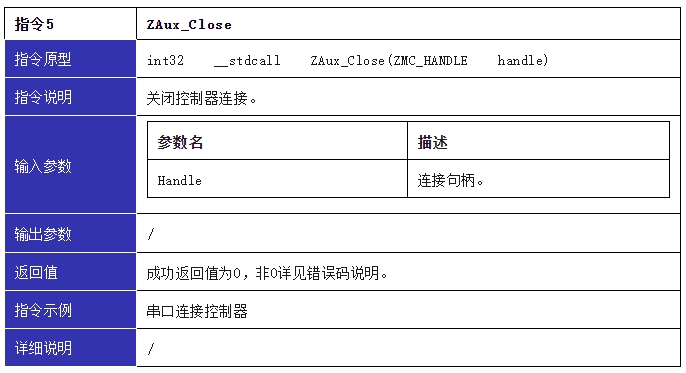

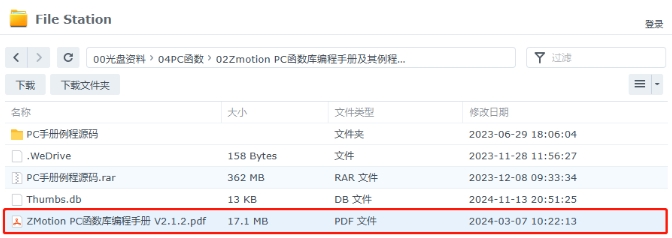

PC函數手冊可在光盤資料查看，具體路徑如下。

??? 心跳檢測

1.控制器與上位機采用心跳檢測的優勢主要體現在以下方面：

（1）實時監測

通過檢測上位機與下位機的通信狀態，可以實時監測上位機是否正常連接和通訊。一旦發現上位機掉線，系統可以及時采取相應的應對措施，避免因為掉線導致通訊中斷或數據丟失。

（2）系統穩定性

上位機是控制系統的核心部分，掉線可能會導致整個系統失去控制。掉線檢測可以保障系統的穩定性，及時發現掉線情況并進行處理，保持系統正常運行。

（3）數據完整性

上位機通常負責與用戶界面交互、數據處理和決策，數據的完整性對系統運行至關重要。通過掉線檢測，系統可以及時發現掉線情況，保證數據的完整性和準確性。

（4）故障診斷

掉線檢測可以作為系統故障診斷的一種手段，通過監測上位機的狀態，可以幫助確定系統出現問題的具體原因，加快故障排查和修復的速度。

2.心跳檢測的原理：

心跳檢測的實現主要由兩個部分組成：

（1）上位機定時獲取basic全局變量判斷是否掉線，周期修改baisc全局變量的值；

（2）控制器程序周期檢測baisc全局變量的值并在掉線的時候執行一些急停操作。

在示例中，上位機程序會定時獲取并判斷Heart_StarFlag的值和返回的錯誤碼來判斷控制器是否下載了心跳檢測basic程序，是否開啟了心跳檢測，還會周期修改Heart_Status的值，然后控制器程序會周期掃描Heart_Status，并在檢測到變量的值異常的時候打開輸出口，模擬掉線急停的操作。

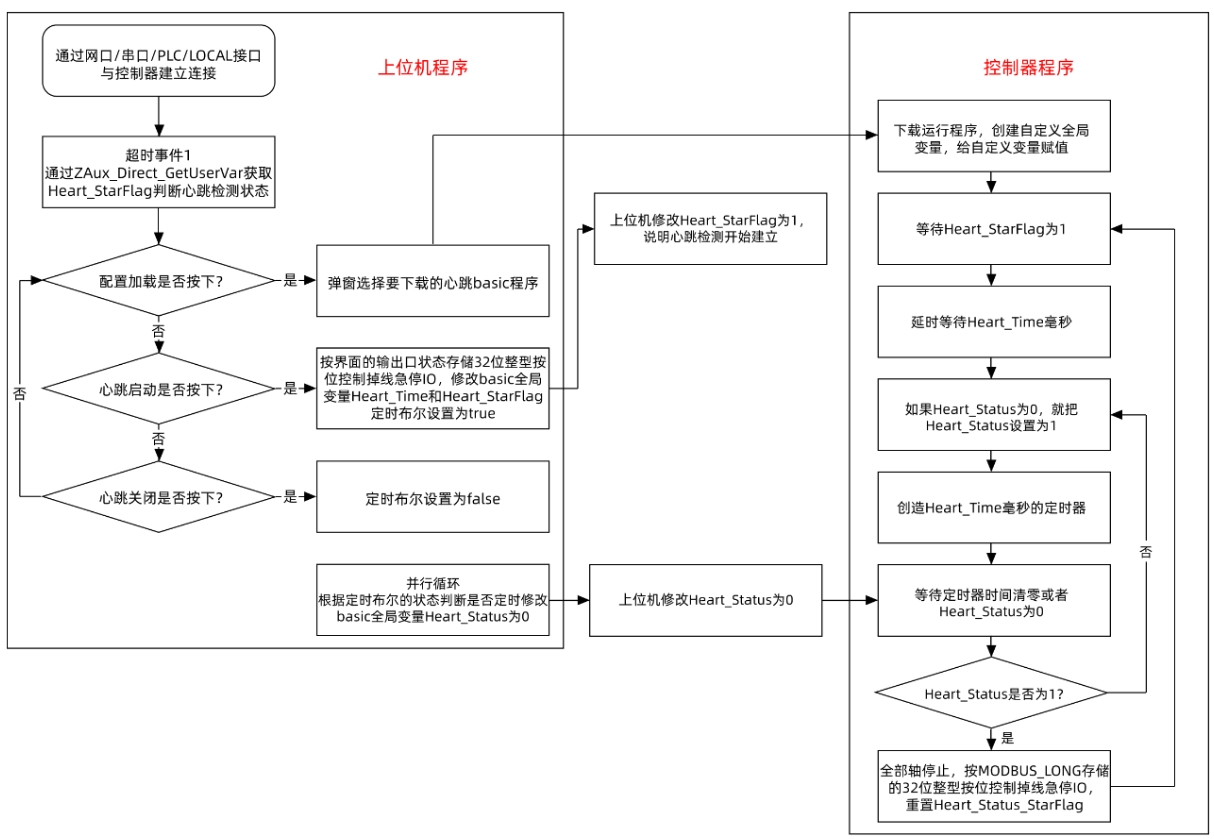

流程圖如下所示：

3.心跳檢測的basic程序：

（1）創建變量

'*************************************心跳相關變量定義************************
GlobalHeart_StarFlag
'通訊標識變量
GlobalHeart_Status
'通訊標識變量
GlobalHeart_Time
'心跳超時時間
GlobalOutList_Address
'急停OUTmodbus_long起始地址(Ps:3系列以下，自定義變量為24位浮點數，32位精度丟失，用modbus_long來代替)
Heart_StarFlag=-1
Heart_Status=0
OutList_Address=0

（2）開啟掃描

掃描流程：

①等待上位機發送掃描開始指令；

②根據控制器信號進入不同掃描程序（原理一樣只是實現略有不同）；

③將通訊標識變量置1；

④等待一個超時時間；

⑤判斷通訊標識；

⑥如果為1表示上位機沒有進行通訊，掉線狀態。進行掉線保護操作；

⑦為0表示進行通訊，正常狀態。開啟下一次掃描。

WHILETRUE
WAITuntilHeart_StarFlag=1		'等待PC軟件連接
DELAYHeart_Time					'PC連接之后，延時一個超時時間，避免上位機不能及時修改Heart_Status
WHILETRUE
ifHeart_Status=0then	Heart_Status=1			'等待PC上修改通訊變量
ticks=Heart_Time								'開始倒計時
WAITuntilticks








	???例程說明

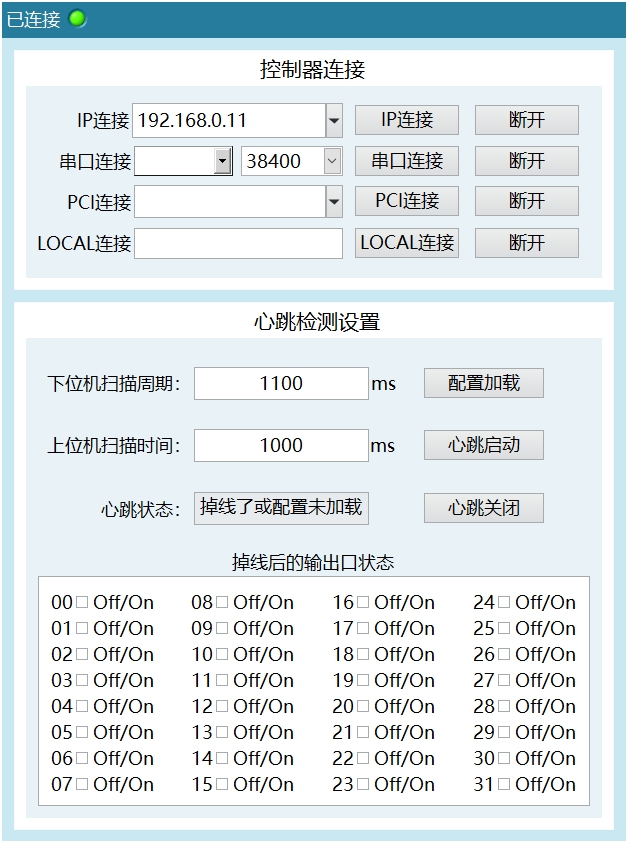

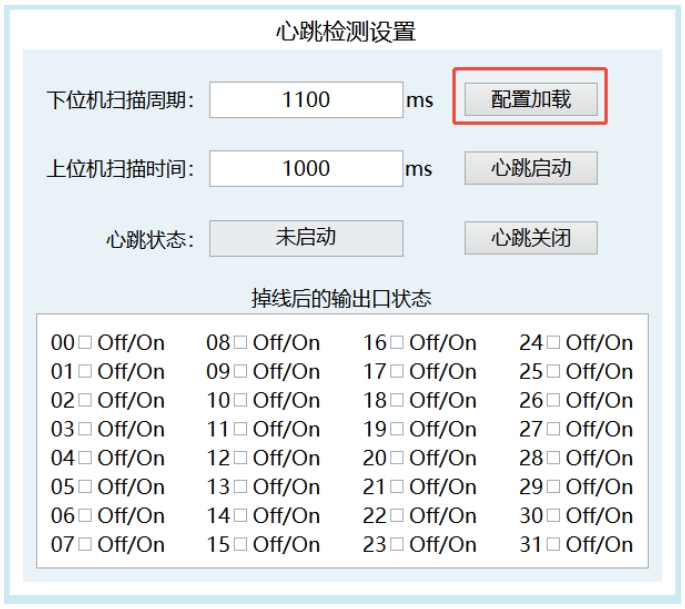

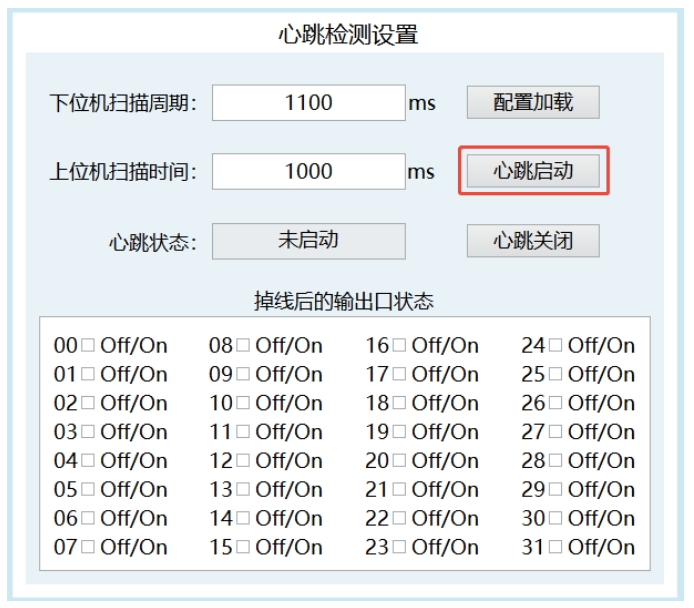

	1.例程界面如下

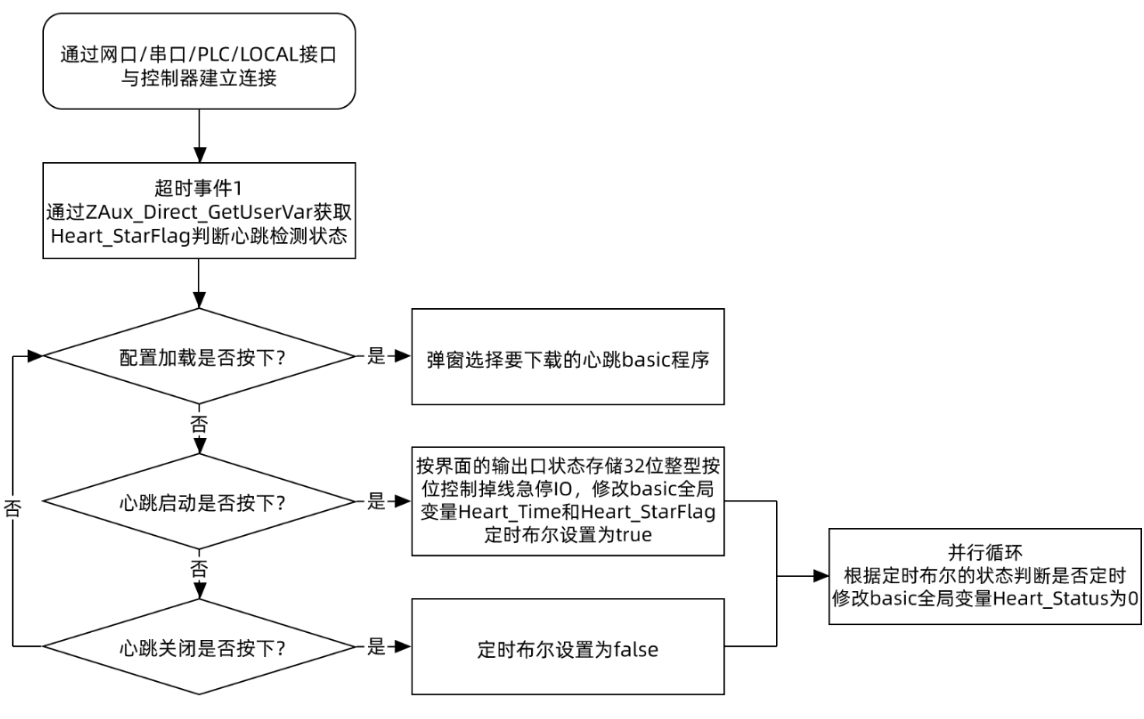

	2.例程簡易流程圖



	3.連接控制器

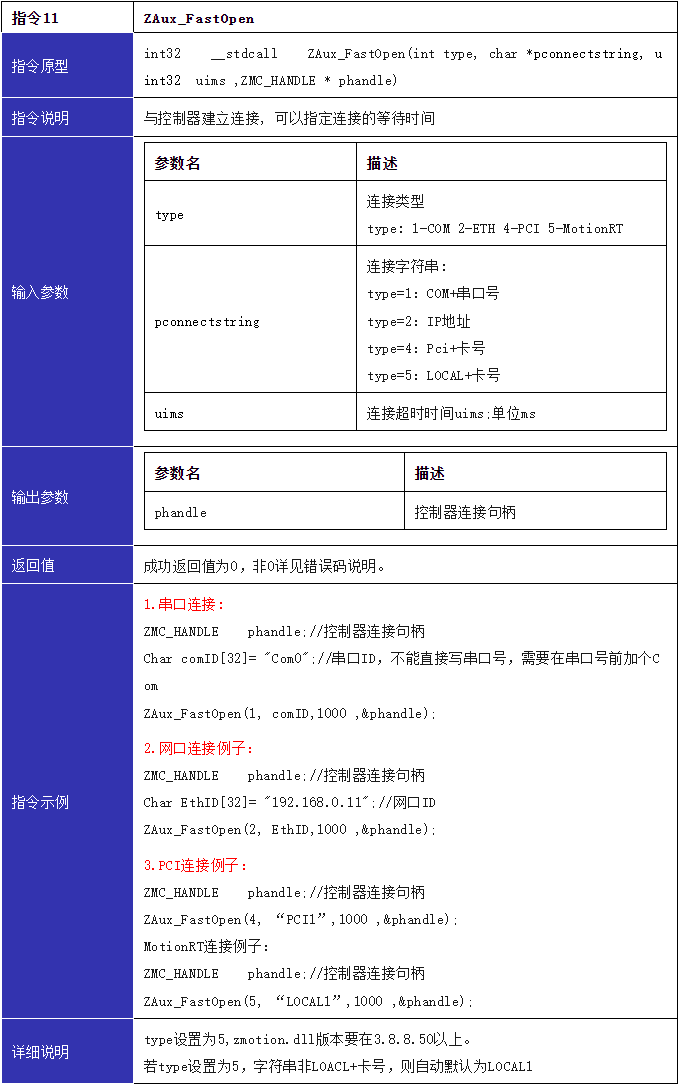

	要想通過上位機控制控制器，就必須先連接控制器，上位機連接控制器的接口有四種，分別是網口連接、串口連接、PCI和LOCAL連接。

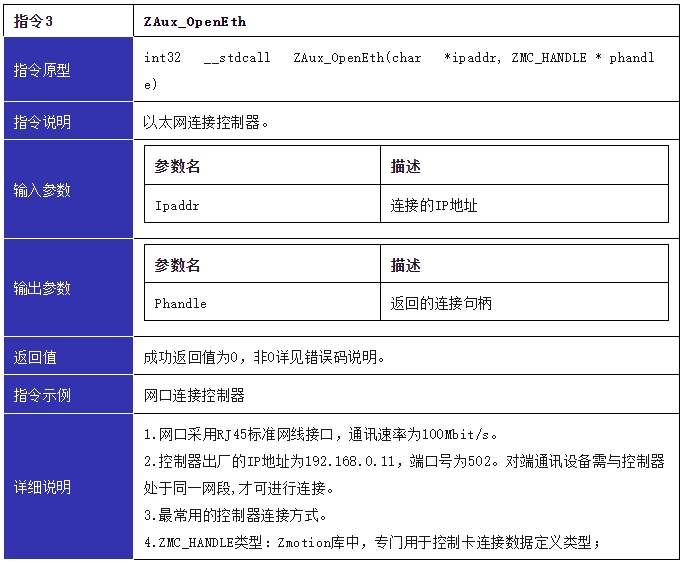

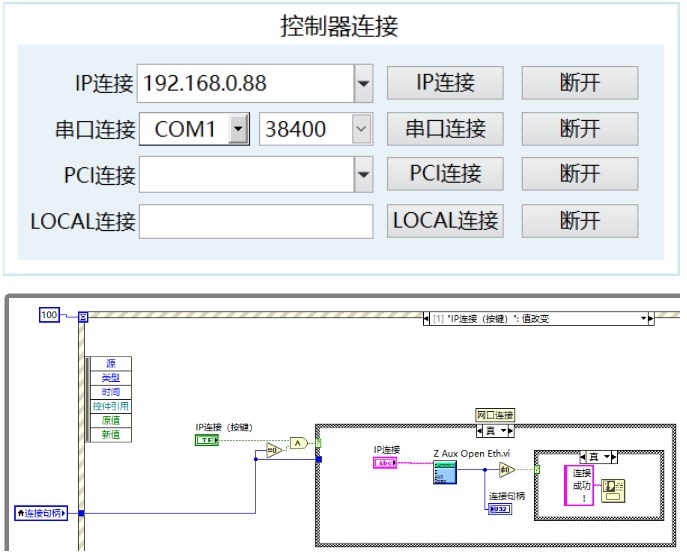

	IP連接方式

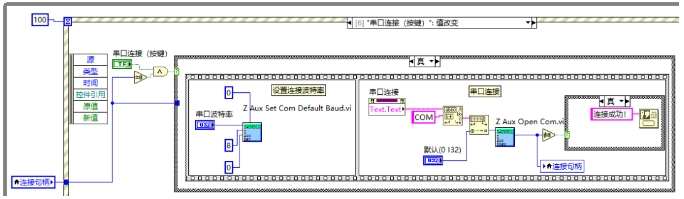

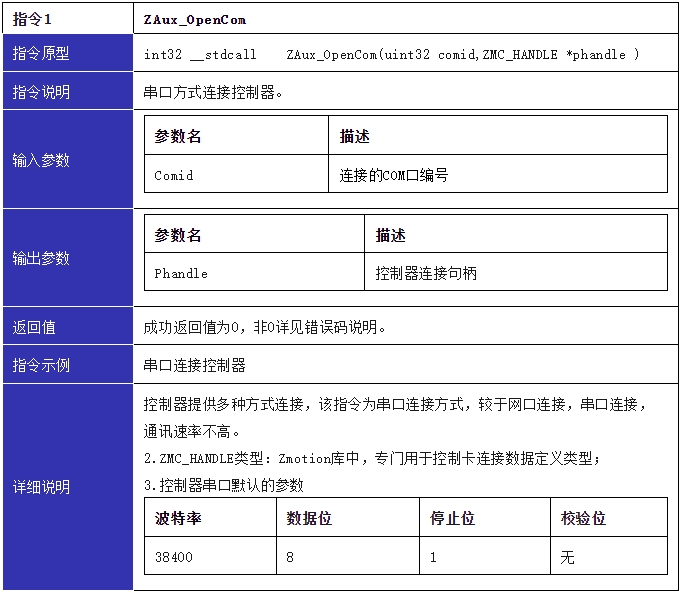

	串口連接方式

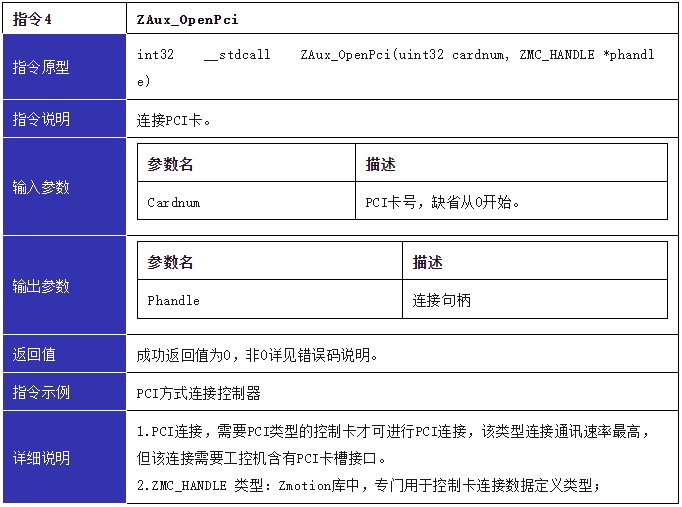

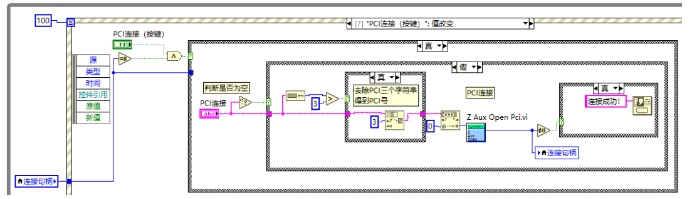

	PCI連接方式

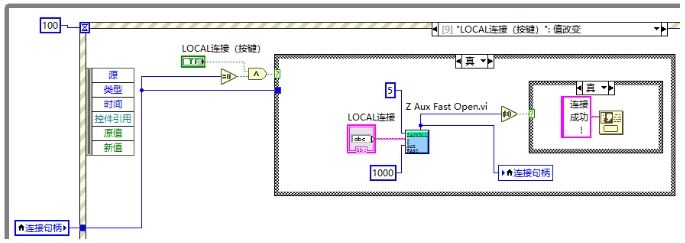

	LOCAL連接方式

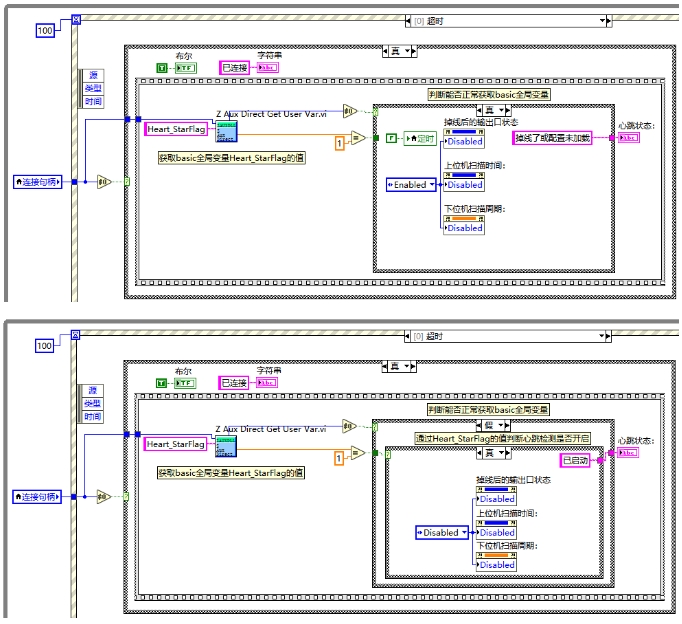

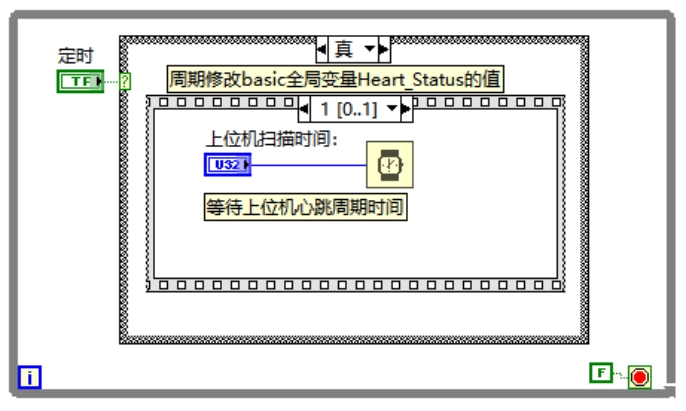

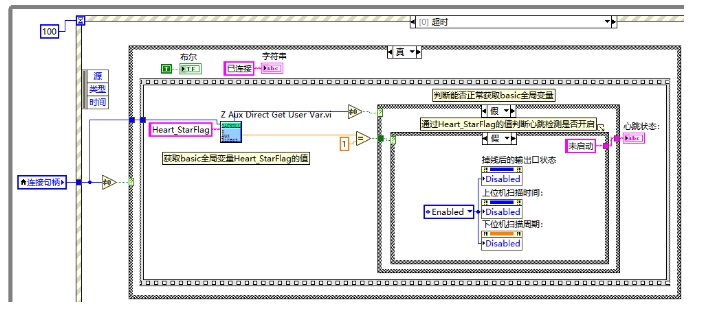

	4.成功連接控制器后，超時事件會定時獲取basic全局變量判斷是否掉線

	程序會定時獲取并判斷Heart_StarFlag的值和返回的錯誤碼來判斷控制器是否下載了心跳檢測basic程序，是否開啟了心跳檢測。

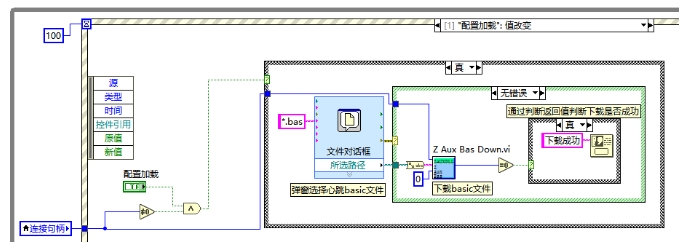

	5.在開啟心跳檢測前，要先把心跳檢測的basic程序下載到控制器

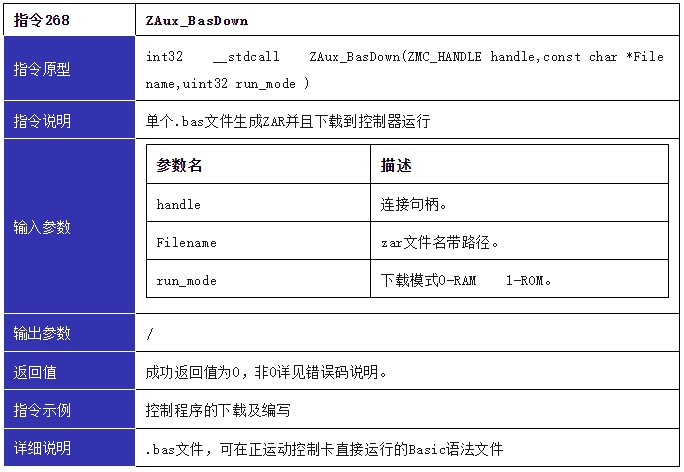

	可以通過ZAux_BasDown接口把心跳檢測的basic程序下載到控制器。

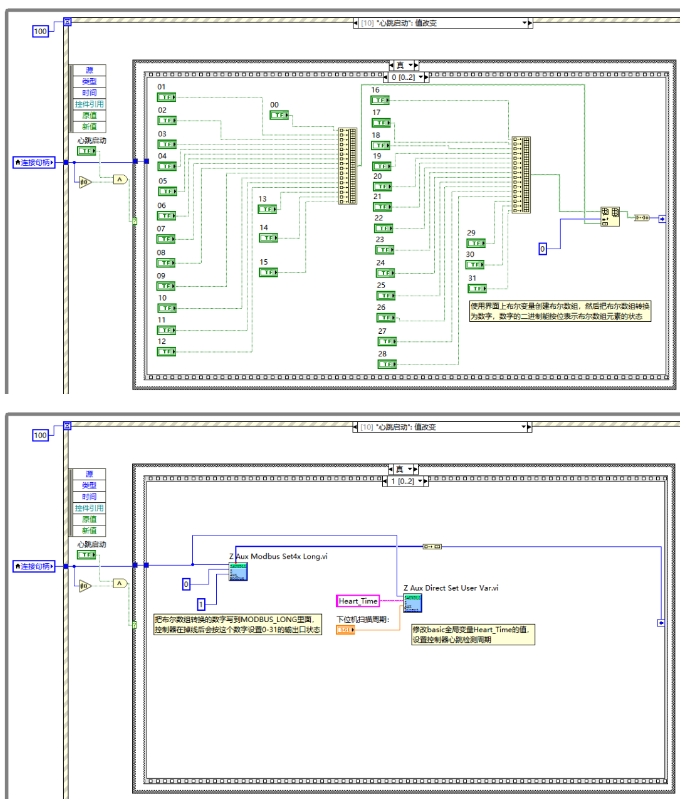

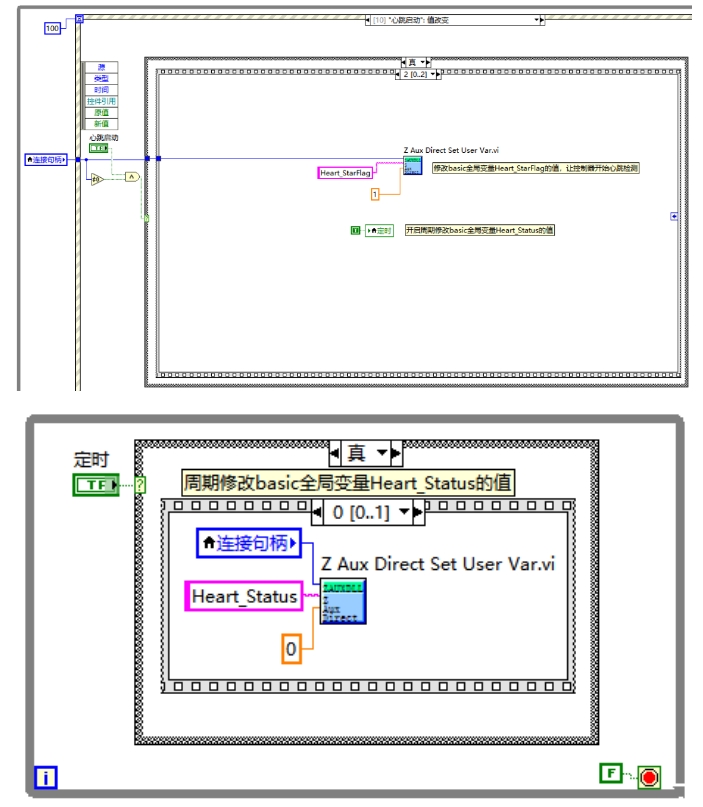

	6.心跳檢測啟動

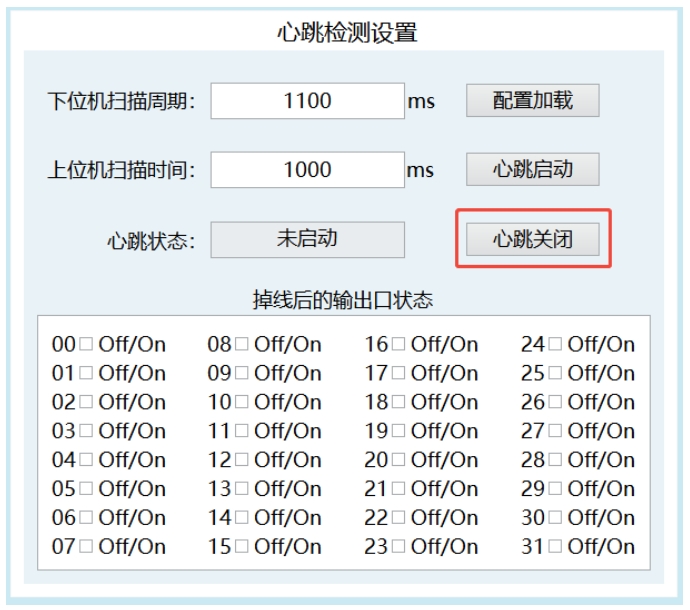

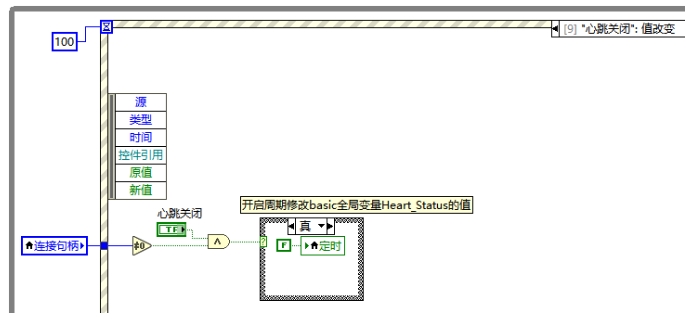

	7.心跳檢測關閉




教學視頻講解可點擊→“LabVIEW運動控制（五）：EtherCAT運動控制器的心跳檢測功能”查看。



	完整代碼獲取地址

	▼



	本次，正運動技術LabVIEW運動控制（五）：EtherCAT運動控制器的心跳檢測功能，就分享到這里。
