AiP4422是一款9A高速柵極驅動器。該電路主要用于驅動低側功率器件，如N型MOSFET或IGBT等。該電路主要功能是將單路兼容TTL輸入轉換為單路大電流高壓輸出，輸出有一定的驅動能力，輸入輸出同相。

主要特點

工作電壓范圍：+4.5～+18V

邏輯輸入電壓范圍：-5～VDD+0.3

輸入兼容TTL

輸出上升下降時間可達10ns（負載1000pF）

輸出峰值電流：9A（VDD=18V）

工作溫度：-40～+85℃

封裝形式：SOP8

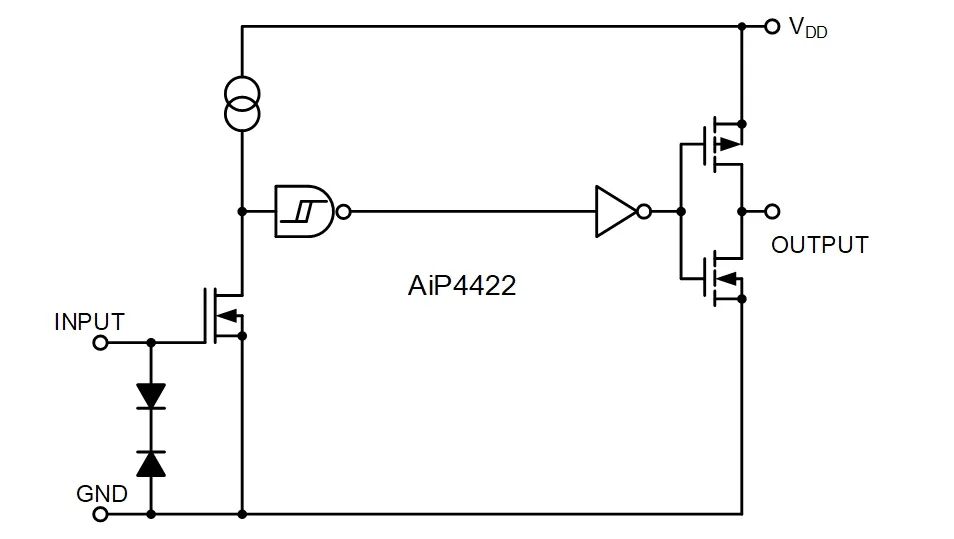

功能框圖

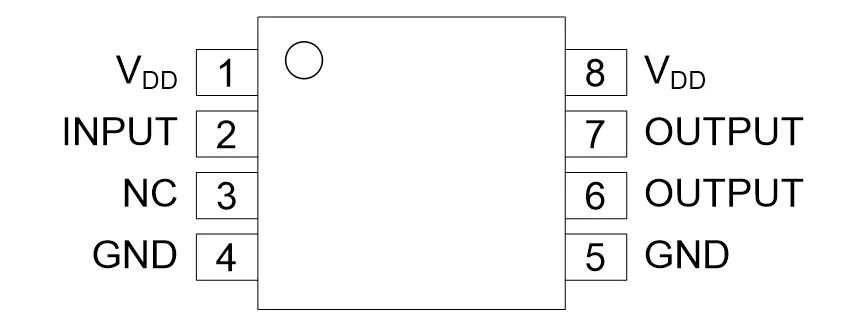

引腳排列圖

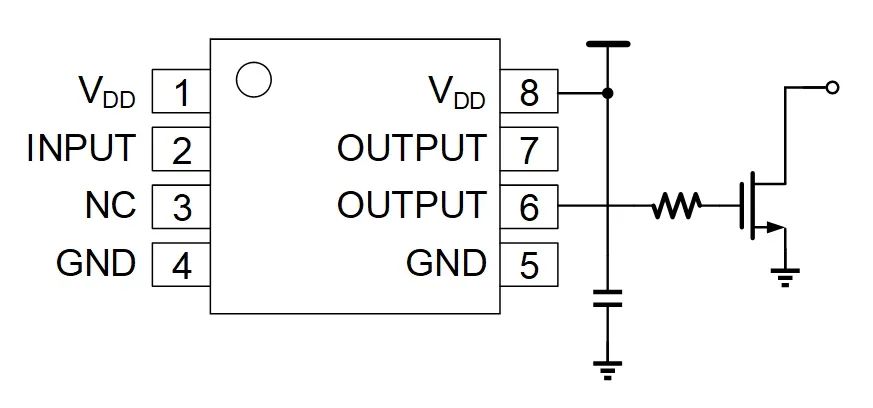

典型應用圖

結語

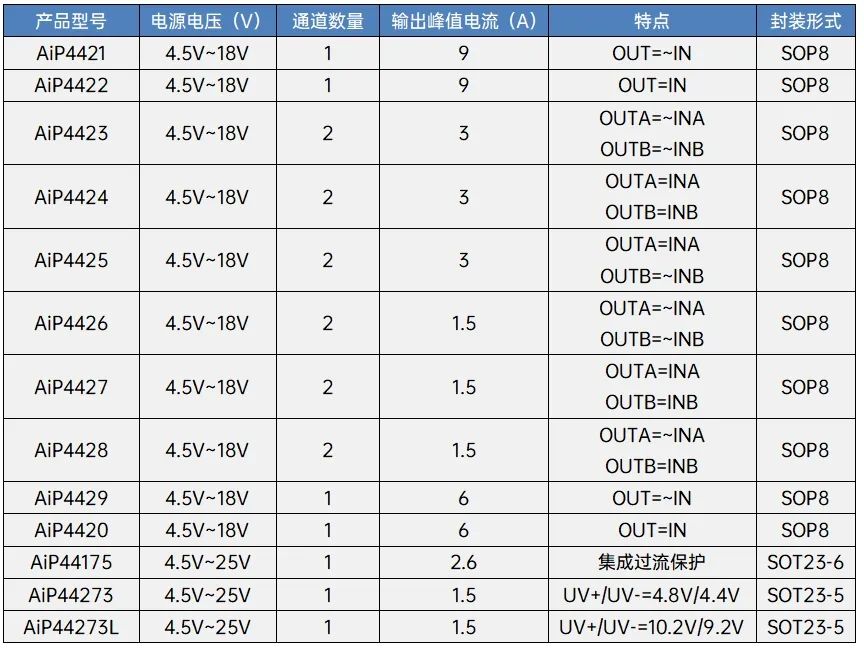

9A高速柵極驅動器AiP4422以其應用簡便、穩定高效的特點，可廣泛應用于電源、電機驅動器、無線充電驅動器等領域。中微愛芯未來將持續深入研發相關電路，為客戶提供更加豐富多元的選擇。中微愛芯柵極驅動器資源列表已經羅列在下方，想要了解更多關于柵驅電路相關信息，歡迎聯系我司銷售工程師及代理商。
