UCC2732x/UCC3732x 系列高速驅動器采用行業標準引腳布局，可提供 9A 的峰值驅動電流。這些驅動器可以驅動最大的 MOSFET，適用于由于高 dV/dt 轉換而需要極高米勒電流的系統。這消除了額外的外部電路，可以替換多個組件，以減少空間、設計復雜性和裝配成本。提供兩種標準邏輯選項：反相 （UCC37321） 和同相 （UCC37322）。
*附件：ucc37321.pdf

特性

• 行業標準引腳輸出，增加了使能功能
• 使用 TrueDrive 在 Miller 高原區域實現 ±9 A 的高峰值電流驅動能力
• 使用獨特的 BiPolar 和 CMOS 輸出級實現高效的恒流源
• TTL/CMOS 兼容型輸入，不受電源電壓的影響
• 10nF 負載時的典型上升和下降時間為 20ns
• 典型傳播延遲時間為 25 ns（輸入下降時）和 35 ns（輸入上升時）
• 4V 至 15V 電源電壓
• 采用熱增強型 MSOP PowerPAD? 封裝，θjc 為 4.7°C/W
• 額定溫度范圍為 –40°C 至 +105°C
• 采用 8 引腳 SOIC 和 PDIP 封裝的無鉛表面處理 （CU NIPDAU）

參數

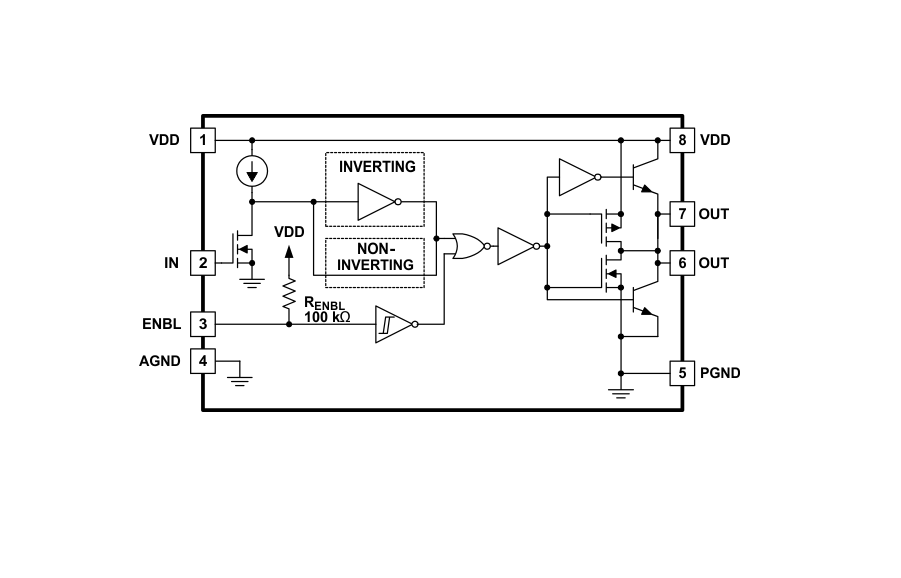

方框圖

1. 產品概述

• ?產品名稱?: UCC1
• ?類型?: 單通道9A高速低側MOSFET驅動器（反相輸出）
• ?特點?:
  • 帶使能功能的行業標準引腳布局
  • 在Miller平臺區域具有±9A的峰值電流驅動能力
  • 使用TrueDrive技術，結合雙極和CMOS輸出級
  • TTL/CMOS兼容輸入，與電源電壓無關
  • 典型上升和下降時間為ns（nF負載）
  • 典型傳播延遲時間為5ns（輸入下降）和5ns（輸入上升）
  • 供電電壓范圍為4.5V至5V
  • 提供熱增強型MSOP PowerPAD封裝，熱阻為.°C/W
  • 工作溫度范圍為-°C至+5°C（UCCx系列為-°C至+5°C，UCCx系列為°C至0°C）

2. 應用領域

• 開關模式電源
• DC-DC轉換器
• 電機控制器
• D類開關放大器
• 線驅動器
• 脈沖變壓器驅動器

3. 功能特性

• ?輸入階段?:
  • 輸入閾值具有.V邏輯靈敏度，兼容V至VDD信號。
  • 輸入能夠承受0mA反向電流，無損壞或邏輯混亂。
  • 輸入閾值關斷略有提高，以增強抗噪能力。
• ?輸出階段?:
  • TrueDrive輸出級提供±9A峰值電流脈沖，快速驅動MOSFET。
  • 輸出級由雙極和MOSFET晶體管并聯構成，實現低供電電壓下的高效電流傳輸。
  • 輸出電阻低，減少過沖和下沖。
• ?Miller平臺區域?:
  • 驅動器在MOSFET開關轉換的Miller平臺區域提供優化驅動電流，提升效率。
• ?使能功能?:
  • 使能輸入用于控制驅動器操作，具有邏輯兼容閾值和遲滯。
  • 使能引腳內部上拉至VDD，默認使能狀態。

4. 封裝與熱性能

• ?封裝類型?:
  • MSOP-PowerPAD（8引腳）
  • SOIC（引腳）
  • PDIP（引腳，但UCC不支持）
• ?熱性能?:
  • MSOP-PowerPAD封裝顯著降低熱阻，提高散熱效率，擴展工作溫度范圍。

5. 電氣特性

• ?供電電壓?: 4.5V至5V
• ?靜態工作電流?: 根據輸入和使能狀態，范圍在μA至.mA之間
• ?輸出電阻?: 高電平輸出電阻為0.6Ω至.Ω，低電平輸出電阻為.1Ω
• ?傳播延遲?: 使能傳播延遲為ns至ns，輸入至輸出傳播延遲為ns至ns

6. 應用與實施

• ?設計考慮?:
  • 選擇合適的輸入至輸出配置（反相）
  • 確定輸入閾值類型（CMOS）
  • 根據應用需求選擇供電電壓
  • 評估峰值源電流和沉電流需求
  • 考慮使能功能的需求
  • 注意傳播延遲對系統性能的影響
  • 評估功率耗散和封裝類型的熱性能
• ?布局指南?:
  • 驅動器應盡量靠近負載放置，減少寄生電感
  • 使用適當的旁路電容減少噪聲
  • 注意地平面和電源平面的布局，以最小化環路面積

7. 文檔與支持

• 提供相關的設計指南和應用筆記
• 可通過TI網站接收文檔更新通知
• 提供TI E2E支持論壇，用于獲取快速的設計幫助和答案
