UCC27322 采用行業標準引腳布局，可提供 9 A 的峰值驅動電流。這些驅動器可以驅動最大的 MOSFET，適用于由于高 dV/dt 轉換而需要極高米勒電流的系統。這消除了額外的外部電路，可以替換多個組件，以減少空間、設計復雜性和裝配成本。
*附件：ucc27322-ep.pdf

使用本質上最小化擊穿電流的設計，這些輸出可以在 MOSFET 開關轉換期間在米勒平臺區域最需要的地方提供高柵極驅動電流。獨特的雙極晶體管和 MOSFET 晶體管并聯混合輸出級 （TrueDrive） 可在低電源電壓下實現高效電流傳輸。借助這種驅動器架構，UCC27322可用于行業標準的 6-A、9-A 和許多 12-A 驅動器應用。還包括閂鎖和 ESD 保護電路。最后，UCC27322 提供使能 （ENBL） 功能，以更好地控制驅動程序應用程序的運行。ENBL 在引腳 3 上實現，該引腳之前在行業標準引腳輸出中未使用。它在內部被拉至 VDD 系列用于高電平有效邏輯，并且可以保持開路以進行標準作。

特性

• 行業標準引腳排列，增加使能功能
• 使用 TrueDrive 在 Miller
  Plateau 地區實現 ±9 A 的高峰值電流驅動能力
• 使用獨特的雙極和
  CMOS 輸出級實現高效的恒流源
• TTL / CMOS 兼容型輸入，不受電源電壓的影響
• 10nF 負載時，上升時間為 20ns（典型值），下降時間為 15ns（典型值）
• 典型傳播延遲時間為 25 ns（輸入下降時）和
  35 ns（輸入上升時）
• 4V 至 15V 電源電壓
• 無鉛表面處理 （NiPdAu）
• 應用
  • 受控基線
  • 一個裝配/測試站點
  • 一個制造工地
  • 額定溫度范圍為 –55°C 至 125°C
  • 延長產品生命周期
  • 延長產品變更通知
  • 產品可追溯性
• 應用
  • 開關模式電源
  • DC/DC 轉換器
  • 電機控制器
  • 線路驅動器
  • D 類開關放大器
  • 脈沖變壓器驅動器

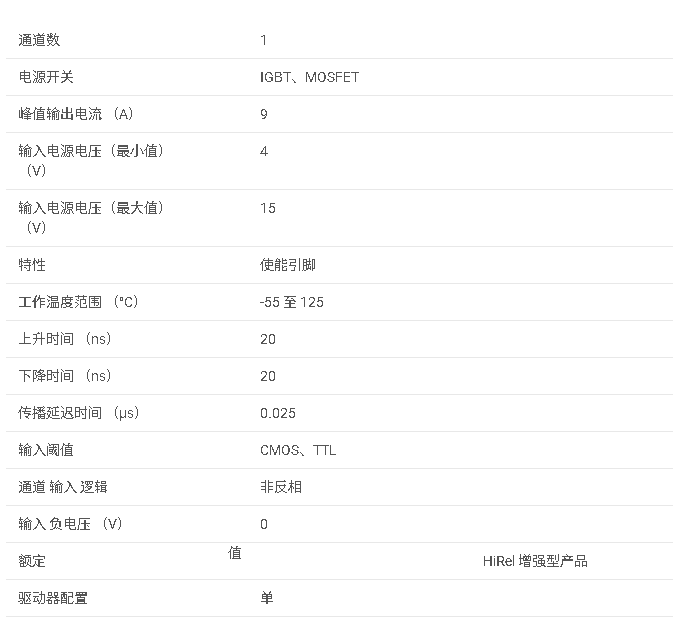

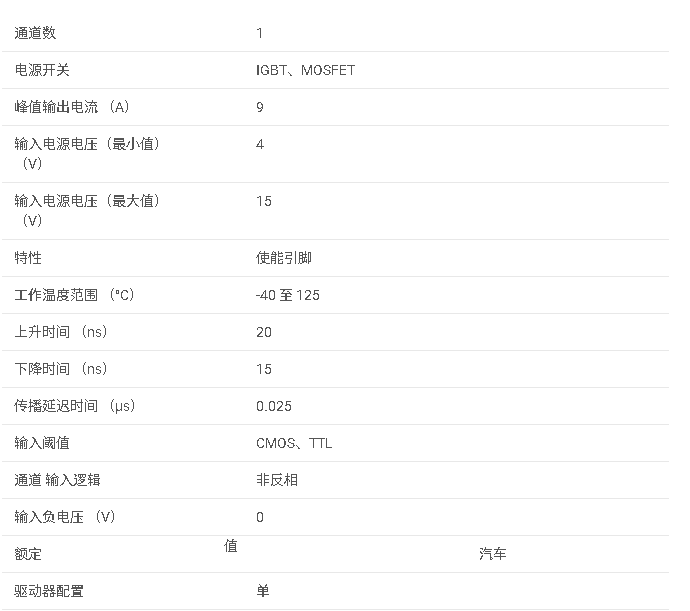

參數

一、產品概述

• ?型號?：UCC-EP
• ?類型?：A高速低側MOSFET驅動器，帶使能功能
• ?特點?：
  • 高峰值電流驅動能力：±9A
  • 典型上升時間：0ns，典型下降時間：5ns（0nF負載）
  • TTL/CMOS兼容輸入
  • 獨特的Bipolar和CMOS輸出級（TrueDrive?）
  • 使能（ENBL）功能，提供對驅動器操作的更好控制
  • 支持國防、航空和醫療應用

二、應用領域

• 開關模式電源
• DC/DC轉換器
• 電機控制器
• 線驅動器
• 類D開關放大器
• 脈沖變壓器驅動器

三、引腳功能與配置

• ?VDD?：電源電壓輸入
• ?IN?：輸入信號
• ?ENBL?：使能輸入，邏輯高有效
• ?OUT?：驅動輸出，可外部連接
• ?PGND?：輸出級公共地
• ?AGND?：輸入級公共地
• ?裸露焊盤?：用于熱連接和機械性能

四、電氣特性

• ?電源電壓范圍?：4V至5V
• ?靜態工作電流?：最大μA（VDD=V，ENBL=高，IN=高）
• ?輸出高電平電壓?：VDD-VOUT，最大mV（IOUT=-0mA）
• ?輸出低電平電壓?：最大5mV（IOUT=mA）
• ?峰值輸出電流?：A（VDD=V）

五、開關特性

• ?上升時間?：ns至ns（CLOAD=0nF）
• ?下降時間?：ns至ns（CLOAD=0nF）
• ?傳播延遲時間?：
  • 輸入上升：5ns至5ns
  • 輸入下降：5ns至5ns

六、熱特性

• 提供了多種熱阻參數，包括結到環境熱阻（θJA）、結到殼熱阻（θJC）等
• 支持的工作溫度范圍：-°C至°C

七、使能功能

• ENBL引腳內部上拉至VDD，可通過外部連接控制驅動器的啟用和禁用狀態
• 使能閾值和遲滯特性，提高噪聲免疫力

八、應用信息

• 適用于需要高電流驅動能力的MOSFET柵極驅動應用
• 可作為低功率控制器與功率MOSFET之間的接口
• 提供高功率緩沖級，優化PWM輸出與功率器件柵極之間的驅動

九、布局與接地建議

• 推薦將驅動器靠近其負載放置，以減少寄生電感和電容的影響
• 使用旁路電容減少噪聲，建議使用0.1μF陶瓷電容和1μF鋁電解電容并聯
• 分離輸入和輸出地的連接，以減少噪聲耦合
