UCC2732x/UCC3732x 系列高速驅動器采用行業標準引腳布局，可提供 9A 的峰值驅動電流。這些驅動器可以驅動最大的 MOSFET，適用于由于高 dV/dt 轉換而需要極高米勒電流的系統。這消除了額外的外部電路，可以替換多個組件，以減少空間、設計復雜性和裝配成本。提供兩種標準邏輯選項：反相 （UCC37321） 和同相 （UCC37322）。
*附件：ucc27321.pdf

特性

• 行業標準引腳輸出，增加了使能功能
• 使用 TrueDrive 在 Miller 高原區域實現 ±9 A 的高峰值電流驅動能力
• 使用獨特的 BiPolar 和 CMOS 輸出級實現高效的恒流源
• TTL/CMOS 兼容型輸入，不受電源電壓的影響
• 10nF 負載時的典型上升和下降時間為 20ns
• 典型傳播延遲時間為 25 ns（輸入下降時）和 35 ns（輸入上升時）
• 4V 至 15V 電源電壓
• 采用熱增強型 MSOP PowerPAD? 封裝，θjc 為 4.7°C/W
• 額定溫度范圍為 –40°C 至 +105°C
• 采用 8 引腳 SOIC 和 PDIP 封裝的無鉛表面處理 （CU NIPDAU）

參數

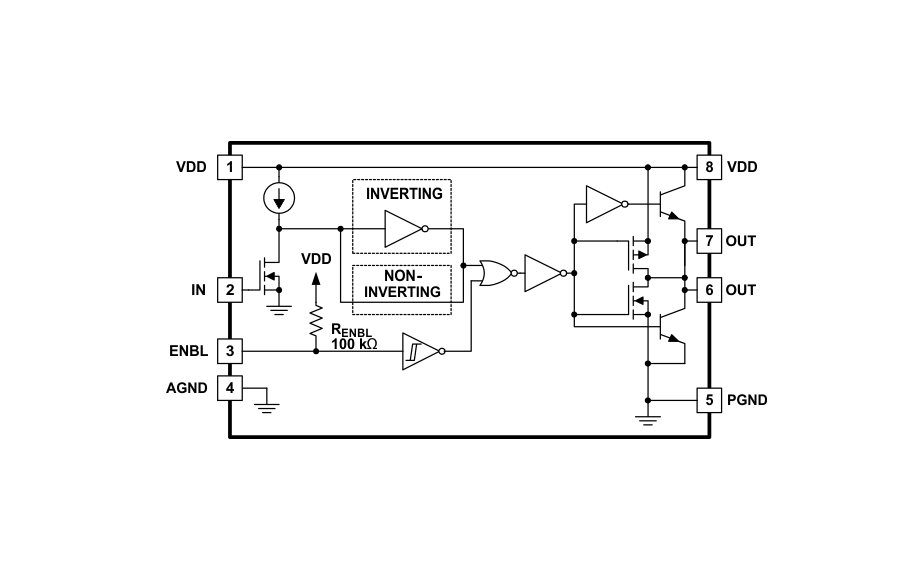

方框圖

. 產品概述

• ?產品名稱?: UCC/UCC/UCC/UCC
• ?類型?: 高速MOSFET驅動器
• ?特點?:
  • 提供A峰值驅動電流，特別適用于Miller平臺區域
  • 使用TrueDrive技術，結合雙極和MOSFET晶體管輸出級
  • TTL/CMOS兼容輸入
  • 增加使能（ENBL）功能，提高控制靈活性
  • 提供多種封裝選項，包括熱增強型MSOP PowerPAD封裝

. 應用領域

• 開關電源
• DC-DC轉換器
• 電機驅動
• 其他需要高速、高電流MOSFET驅動的應用

. 功能特性

• ?輸入階段?:
  • TTL/CMOS兼容輸入，邏輯閾值電壓范圍寬
  • 輸入具有遲滯特性，提高抗噪能力
  • 輸入能承受高達mA的反向電流
• ?輸出階段?:
  • TrueDrive輸出級，提供高效的電流源和電流沉能力
  • 在Miller平臺區域提供優化的驅動電流，提升開關效率
  • 輸出電阻低，減少過沖和下沖
• ?使能功能?:
  • 使能引腳用于控制驅動器輸出，內部上拉至VDD
  • 使能引腳兼容邏輯信號和慢變化模擬信號

. 封裝與熱性能

• ?封裝類型?:
  • MSOP PowerPAD（引腳）
  • SOIC（引腳）
  • PDIP（引腳，但UCCx系列不支持）
• ?熱性能?:
  • MSOP PowerPAD封裝顯著降低熱阻，提高散熱效率
  • 提供不同封裝的熱阻和功率耗散評級信息

. 電氣特性

• ?供電電壓?: .V至V
• ?靜態工作電流?: 根據輸入和使能狀態，范圍在μA至μA之間
• ?輸出電流?: 峰值輸出電流為A
• ?傳播延遲?: 輸入至輸出傳播延遲典型值為ns（開啟）和ns（關閉）

. 應用與實施

• ?設計考慮?:
  • 根據應用需求選擇合適的輸入至輸出配置（非反相或反相）
  • 確定輸入閾值類型（TTL或CMOS）
  • 選擇合適的供電電壓和封裝類型
  • 評估峰值源電流和沉電流需求
  • 考慮使能功能的需求
  • 注意傳播延遲對系統性能的影響
• ?布局指南?:
  • 驅動器應盡量靠近負載放置，減少寄生電感
  • 使用適當的旁路電容減少噪聲
  • 注意地平面和電源平面的布局，以最小化環路面積

. 文檔與支持

• 提供相關的設計指南和應用筆記
• 可通過TI網站接收文檔更新通知
• 提供TI EE支持論壇，用于獲取快速的設計幫助和答案
