UCC5881-Q1 器件是一款隔離式、高度可配置的可調驅動強度柵極驅動器，旨在驅動 EV/HEV 應用中的高功率 SiC MOSFET 和 IGBT。該器件包括功率晶體管保護，例如基于分流電阻器的過流、過熱（PTC、NTC 或二極管）和 DESAT 檢測，在這些故障期間具有可選的軟關斷或兩級軟關斷。集成的 10 位 ADC 可監控多達 2 個模擬輸入、VCC2、DESAT 和柵極驅動器溫度，以增強系統管理。集成了診斷和檢測功能，以簡化符合 ASIL 標準的系統的設計。這些功能的參數和閾值可通過 SPI 進行配置，這使得該器件幾乎可以與任何 SiC MOSFET 或 IGBT 一起使用。
*附件：ucc5881-q1.pdf

特性

• 具有實時可變驅動強度的雙輸出驅動器
  • ±15A 和 ±5A 驅動電流輸出
  • 數字輸入引腳 （GD*），用于無 SPI 的驅動強度調整
  • 3 個電阻器設置 R1、R2 或 R1||R2
  • 集成 4A 有源米勒鉗位或用于米勒鉗位晶體管的可選外部驅動器
• 初級側和次級側有源短路 （ASC） 支持
• 內部和外部電源的欠壓和過壓保護
• 驅動器芯片溫度感應和過溫保護
• 短路保護：
  • 對 DESAT 事件的響應時間為 110ns
  • DESAT 保護 – 選擇高達 14V 的電壓
  • 基于分流電阻器的短路 （SC） 和過流 （OC） 保護
  • 可配置的保護閾值和消隱時間
  • 可編程軟關斷 （STO） 和兩級軟關斷 （2STO） 電流
• 集成 10 位 ADC
  • 能夠測量電源開關溫度、DC Link 電壓、驅動器芯片溫度、DESAT 引腳電壓、VCC2 電壓
  • 可編程數字比較器
• 先進的 VCE/VDS 箝位電路
• 符合功能安全標準
  • 專為功能安全應用而開發
  • 提供文檔，以幫助 ISO 26262 系統設計達到 ASIL D
• 集成診斷：
  • 用于保護比較器的內置自檢 （BIST）
  • 用于功率器件健康監測的柵極閾值電壓測量
  • INP 到晶體管柵極路徑完整性
  • 內部時鐘監控
  • 故障警報和警告輸出 （nFLT*）
  • ISO 通信數據完整性檢查
• 基于 SPI 的器件重配置、驗證、監控和診斷
• 150V/ns CMTI
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C2b

參數

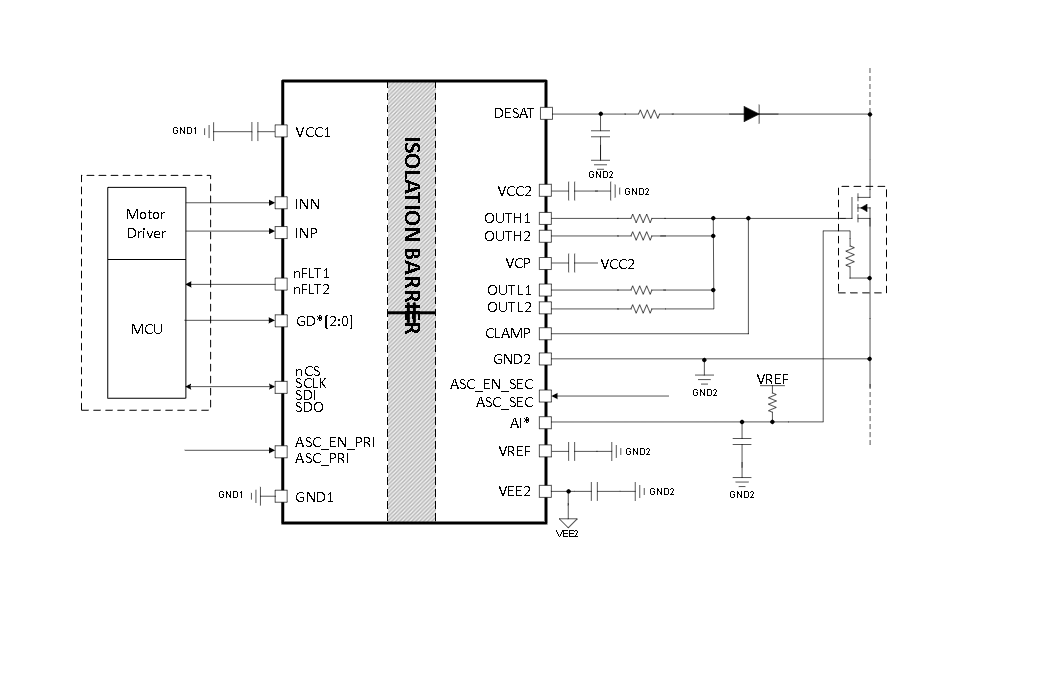

方框圖

一、產品概述

• ?產品名稱?：UCC-Q
• ?類型?：隔離型A可調柵極驅動器，專為汽車應用設計
• ?目標器件?：驅動高功率SiC MOSFETs和IGBTs
• ?主要特點?：實時可變驅動強度、高級保護功能、功能安全合規性

二、主要特性

• ?驅動能力?：±A和±A驅動電流輸出
• ?驅動強度調整?：通過數字輸入引腳（GD*）調整，無需SPI
• ?保護功能?：
  • 短路保護（DESAT）：ns響應時間
  • 過流保護：基于分流電阻
  • 過溫和欠壓/過壓保護
  • 可編程軟關斷（STO）和兩級軟關斷（STO）
• ?監測與診斷?：
  • 集成位ADC，監測功率開關溫度、DC鏈路電壓、驅動器芯片溫度等
  • 內置自測試（BIST）
  • 故障報警和警告輸出（nFLT*）
• ?通信與配置?：SPI接口用于設備重配置、驗證、監控和診斷
• ?安全合規性?：符合功能安全要求，支持ISO 系統設計至ASIL D

三、電氣與性能參數

• ?隔離電壓?：V/ns CMTI（共模瞬態抗擾度）
• ?溫度范圍?：-°C至+°C（環境溫度）
• ?ESD等級?：
  • HBM（人體模型）：級
  • CDM（充電器件模型）：Cb級

四、封裝與尺寸

• ?封裝類型?：DFC（SSOP，引腳）
• ?尺寸?：.mm x .mm（封裝尺寸），.mm x .mm（體尺寸，含引腳）

五、應用

• ?主要應用?：電動汽車（EV）和混合動力汽車（HEV）的牽引逆變器、功率模塊

六、文檔與支持

• ?文檔支持?：提供了相關文檔和支持資源的鏈接
• ?修訂歷史?：列出了文檔的修訂日期和修訂內容
