UCC21717-Q1 是一款電隔離式單通道柵極驅動器，設計用于驅動高達 1700V 的 SiC MOSFET 和 IGBT。它具有先進的集成保護、一流的動態性能和穩健性。UCC21717-Q1 具有高達 ±10A 的峰值拉電流和灌電流。

輸入側采用 SiO2 電容隔離技術與輸出側隔離，支持高達 1.5kVRMS 的工作電壓、12.8kVPK 浪涌抗擾度和超過 40 年的隔離柵壽命，并提供低器件間偏移和 >150V/ns 共模噪聲抗擾度 （CMTI）。
*附件：ucc21717-q1.pdf

UCC21717-Q1 包括最先進的保護功能，例如快速過流和短路檢測、分流電流傳感支持、故障報告、有源米勒鉗位以及輸入和輸出側電源 UVLO，以優化 SiC 和 IGBT 開關行為和穩健性。隔離式模擬轉 PWM 傳感器可用于更輕松地進行溫度或電壓傳感，進一步提高驅動器的多功能性，并簡化系統設計工作量、尺寸和成本。

特性

• 5.7kVRMS 單通道隔離柵極驅動器
• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
• 功能安全 質量管理
  • 提供有助于功能安全系統設計的文檔
• 高達 2121Vpk 的 SiC MOSFET 和 IGBT
• 33V 最大輸出驅動電壓 （VDD-VEE）
• ±10A 驅動強度和分離輸出
• 最小 CMTI 為 150V/ns
• 270ns 響應時間快速過流保護
• 4A 內部有源米勒箝位
• 故障條件下 400mA 軟關斷
• 帶 PWM 輸出的隔離模擬傳感器，用于
  • 使用 NTC、PTC 或熱敏二極管進行溫度傳感
  • 高壓 DC-Link 或相電壓
• FLT 過流報警，并從 RST/EN 復位
• 使用 RST/EN 禁用設備會觸發軟關閉
• 抑制輸入引腳上的 <40ns 噪聲瞬態和脈沖
• 12V VDD UVLO，RDY 上電源正常
• 輸入/輸出具有高達 5V 的過沖/欠沖瞬態電壓抗擾度
• 130ns（最大）傳播延遲和 30ns（最大）脈沖/部件偏移
• SOIC-16 DW 封裝，爬電距離和間隙距離> 8mm
• 工作結溫 –40°C 至 150°C

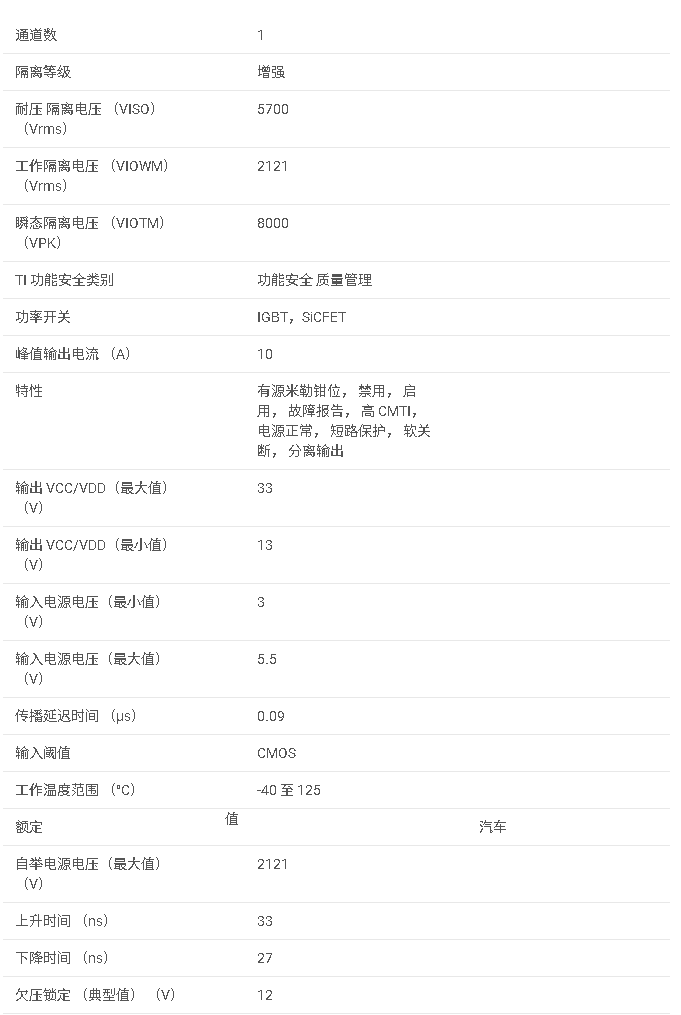

參數

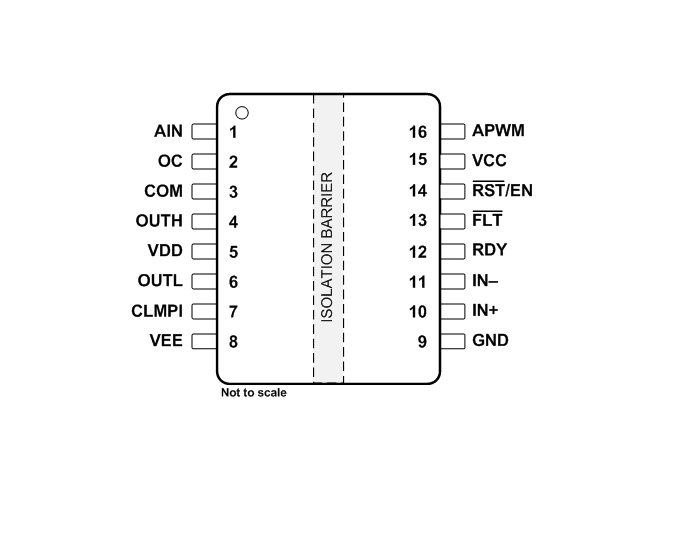

方框圖

一、產品概述

UCC7-Q是一款單通道隔離柵極驅動器，專為驅動高達0V的SiC MOSFET和IGBT設計。它具備高級集成保護功能、卓越的動態性能和魯棒性，適用于需要高隔離電壓和可靠性的應用場景。

二、主要特性

• ?高隔離電壓?：.kV RMS隔離電壓，滿足高安全性要求。
• ?寬溫度范圍?：-0°C至+°C的工作溫度范圍，適用于嚴苛環境。
• ?強驅動能力?：±A峰值源和漏電流，支持高功率應用。
• ?保護功能?：包括過流檢測、短路保護、軟關斷、UVLO等。
• ?模擬信號隔離傳輸?：支持隔離的模擬到PWM信號轉換，用于溫度、電壓等監測。
• ?AEC-Q認證?：適合汽車電子應用。

三、應用領域

• 電動汽車（EV）和混合動力汽車（HEV）的牽引逆變器
• 車載充電器和充電樁
• 電機驅動器
• 太陽能逆變器
• 工業電源

四、功能描述

1. 隔離與驅動

• 采用SiO隔離技術，實現低壓DSP/MCU與高壓側之間的可靠隔離。
• 強驅動能力支持直接驅動SiC MOSFET和IGBT模塊，無需額外緩沖電路。

2. 保護功能

• ?過流和短路保護?：快速檢測并響應過流和短路故障，通過軟關斷減少短路能量和開關過電壓。
• ?UVLO保護?：輸入和輸出側均具備UVLO保護，確保供電異常時系統的安全性。
• ?軟關斷?：通過RST/EN引腳觸發軟關斷，減少故障時的能量沖擊。

3. 模擬信號隔離傳輸

• AIN引腳支持隔離的模擬信號輸入，通過內部PWM調制器轉換為隔離的PWM信號輸出，實現溫度、電壓等參數的隔離監測。

五、典型應用

文檔提供了UCC7-Q在半橋電路中的典型應用，包括設計要求、詳細設計步驟、功率損耗計算等，幫助用戶快速設計可靠的系統。

六、電源推薦

• 輸入側VCC電源支持3V至.V寬電壓范圍。
• 輸出側VDD和VEE電源支持3V至3V寬電壓范圍，需根據具體應用選擇合適的電源電壓。
• 推薦在VCC、VDD和VEE電源引腳附近放置旁路電容器，以減小電源噪聲和電壓波動。

七、布局指南

• 柵極驅動器應盡量靠近被驅動的功率半導體器件，以減小柵極驅動回路的寄生電感。
• 旁路電容器應盡可能靠近電源引腳放置，提供低阻抗電源路徑。
• 注意隔離區域的布局，避免在隔離柵極驅動器下方放置PCB走線或銅皮，以確保隔離性能。
