概述
ADGM1304 是一款寬帶單刀四擲 (SP4T) 開關，使用 ADI 公司的微機電系統 (MEMS) 開關技術制造。該技術可實現小尺寸、寬 RF 帶寬、高度線性、低插入損耗、工作頻率范圍為 0 Hz/直流至 14 GHz 的開關，從而使 ADGM1304 成為可滿足各種 RF 和精密設備開關需求的理想解決方案。

集成驅動器芯片會產生高電壓，從而以靜電方式驅動可以由并行接口和串行外設接口 (SPI) 控制的開關。所有四個開關均可獨立控制。

該器件采用 24 引腳、5 mm × 4 mm × 0.95 mm、引線框芯片尺寸級封裝 (LFCSP)。

為確保 ADGM1304 以較佳方式工作，必須嚴格遵守“關鍵運行要求”部分的說明。

ADGM1304 的導通電阻 (RON) 性能受器件間差異、通道間差異、周期驅動、導通后建立時間、偏置電壓和溫度變化的影響。
數據表：*附件：ADGM1304具有集成驅動器的0 Hz 直流至14GHz單刀四擲MEMS交換芯片技術手冊.pdf

應用

• 繼電器替代方案
• 自動測試設備：RF/高速數字和混合信號
• 負載和探針板：RF/高速數字和混合信號
• RF 測試儀器儀表
• 可重新配置濾波器和衰減器
• 高性能 RF 開關

特性

• 能夠在 0 Hz/直流下正常運行
  • 導通電阻：最大值 2.9 Ω
  • 關閉泄漏：0.5 nA（最大值）
• ?3 dB 帶寬
  • RF1、RF4 為 11 GHz（典型值）
  • RF2、RF3 為 14 GHz（典型值）
• RF 性能特性
  • 插入損耗：2.5 GHz 時為 0.26 dB（典型值）
  • 隔離：2.5 GHz 時為 24 dB（典型值）
  • IIP3：69 dBm（典型值）
  • RF 功率：36 dBm（最大值）
• 驅動壽命：10 億個周期（最小值）
  • 氣密開關觸點
  • 接通開關時間：75 μs（最大值）
• 提供了集成驅動器，無需外部驅動器
  • 電源電壓：3.0 V 至 3.6 V
  • 與 CMOS/LVTTL 兼容
  • 并行和 SPI 接口
  • 可獨立控制的開關
• 開關處于斷開狀態，沒有電源
• 要求在所有 RF 引腳上減輕懸空節點，請參閱“懸空節點”部分
• 24 引腳 5 mm × 4 mm × 0.95 mm LFCSP
• 工作溫度范圍：0°C 至 85°C

框圖

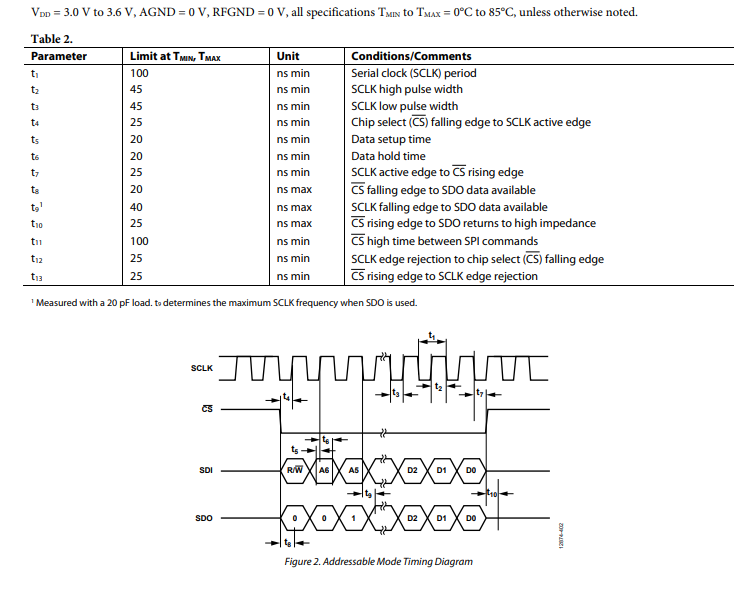

時序特征

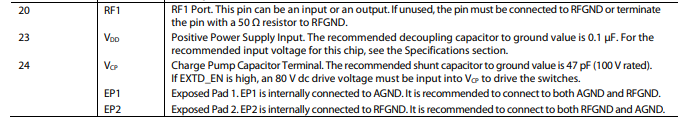

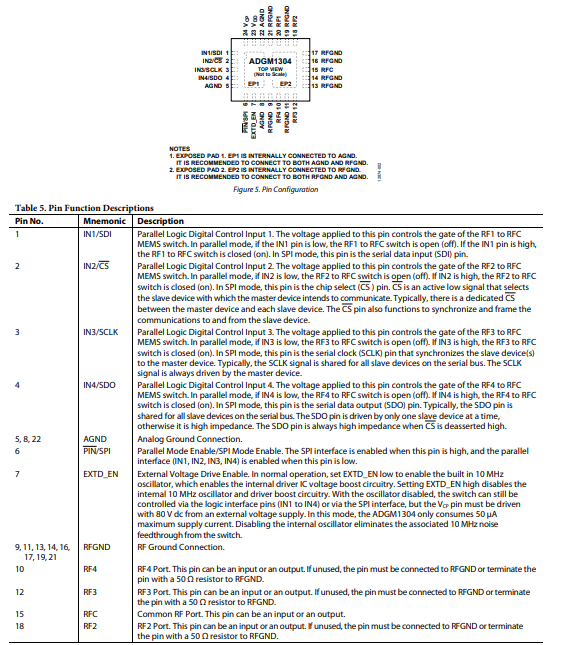

引腳配置描述

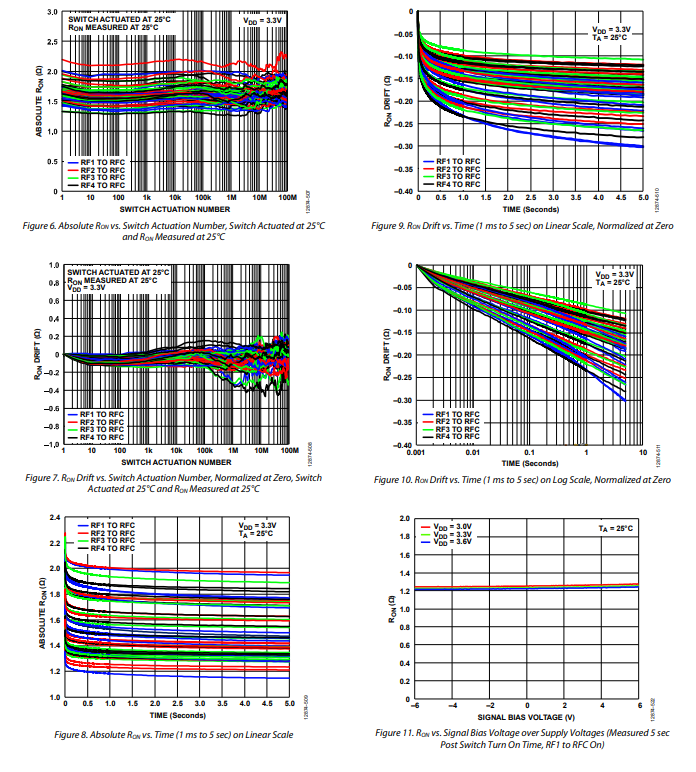

典型性能特征

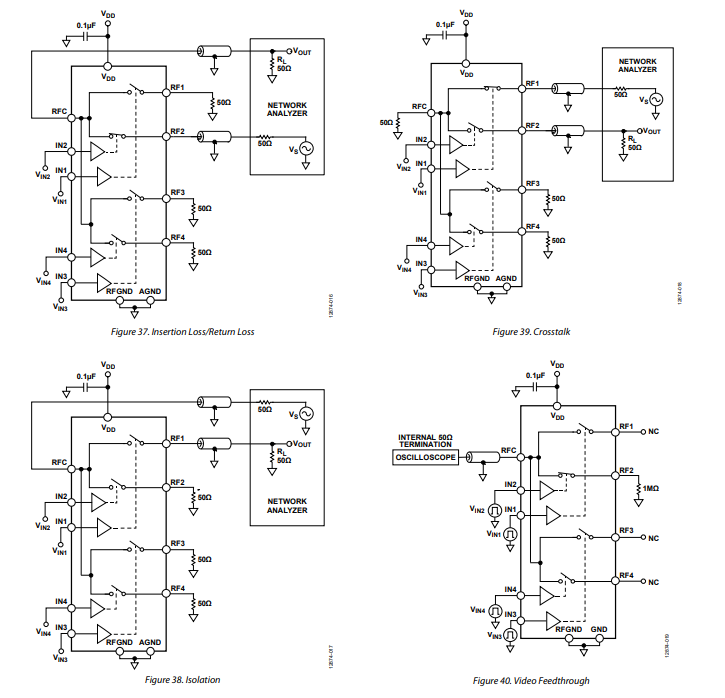

測試電路
適用于所有通道的測試電路；為清晰起見，省略了額外的引腳。
