概述
ADG3231是一款電平轉換器，采用亞微米工藝制造，電源電壓低至1.65 V。保證工作電壓范圍為1.65 V至3.6 V。它采用兩個電源電壓工作，可進行雙向電平轉換，即低壓轉高壓和高壓轉低壓。信號路徑為單向，數據只能從A1流向Y1。

這類器件可用于工作電平不同的器件間通信。

這款電平轉換器采用此類引腳數量尺寸較小的封裝之一。6引腳SOT23封裝最多僅需 5.28mm平方 電路板空間。
數據表：*附件：ADG3231單通道電平轉換器，具有1.65 V至3.6 V雙向電平轉換功能技術手冊.pdf

特性

• 采用1.65 V至3.6 V供電軌供電
• 單向信號路徑
• 雙向電平轉換
• 小型6引腳SOT23封裝
• 短路保護
• LVTTL/CMOS兼容型輸入

框圖

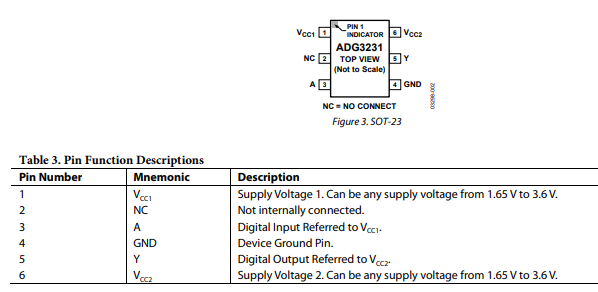

引腳配置描述

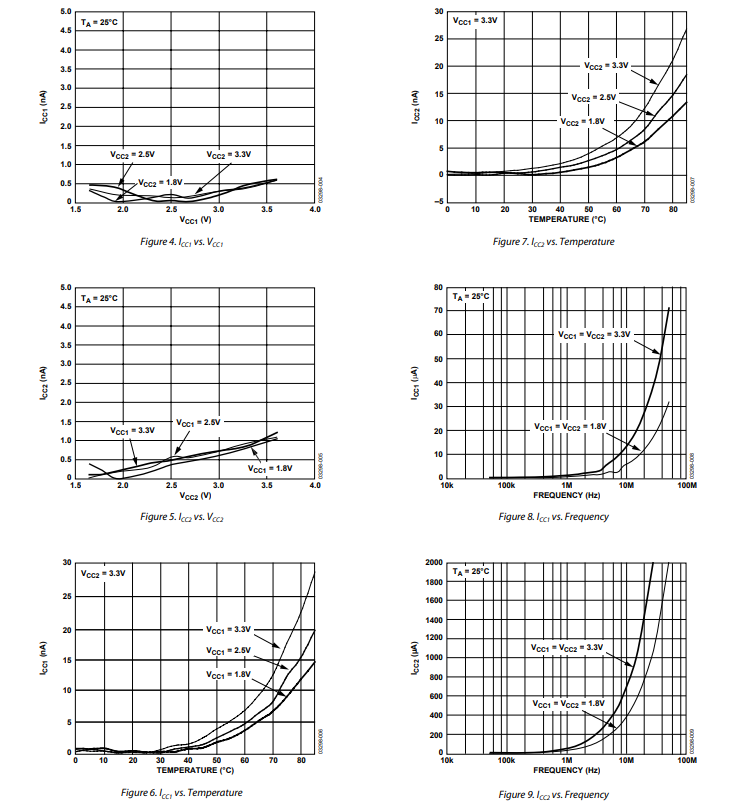

典型性能特征

工作原理

ADG3231是一款單通道電平轉換器，采用亞微米工藝制造，可確保在1.65V至3.6V的電源范圍內正常工作。該器件可用于需要多個電源電壓下的數字設備間進行通信的應用場景。器件兩側的邏輯電平由兩個電源設定，V_{CC1} 用于A側，V_{CC2} 用于Y側。信號路徑是單向的，這意味著數據只能從A流向Y 。

ADG3231可在1.65V至3.6V的范圍內，使用任意組合的 V_{CC1} 和 V_{CC2} 電源電壓工作，從而實現向上（V_{CC1} < V_{CC2} ）或向下（V_{CC1} > V_{CC2} ）的電平轉換。

通過限制流向負載的電流，例如，當 V_{CC2} = 3.6V 時約為1.7mA，輸出級可防止電流過載。當Y引腳意外短路到 V_{CC2} 或GND軌時，可起到保護作用。

短路保護電路的工作原理是，當輸出電壓超過邏輯低電平（A = 0 時）或低于邏輯高電平（A = 1 時）的閾值（該閾值由所用 V_{CC2} 電源電壓的規格指定）時，限制輸出電流。

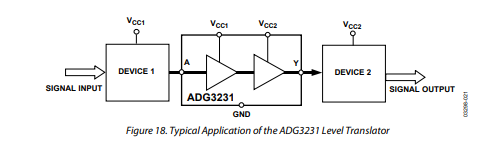

圖18展示了ADG3231的一個典型應用，該器件將來自 V_{CC1} 兼容電平的信號轉換為 V_{CC2} 兼容電平，從而使數字設備DEVICE 1和DEVICE 2之間能夠正常通信。
