      開疆智能Profinet轉RS485網關連接電磁流量計到西門子PLC配置案例

      開疆智能網關配置案例 ? 來源：開疆智能網關配置案例 ? 作者：開疆智能網關配置 ? 2025-05-20 15:43 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群


      配置方法

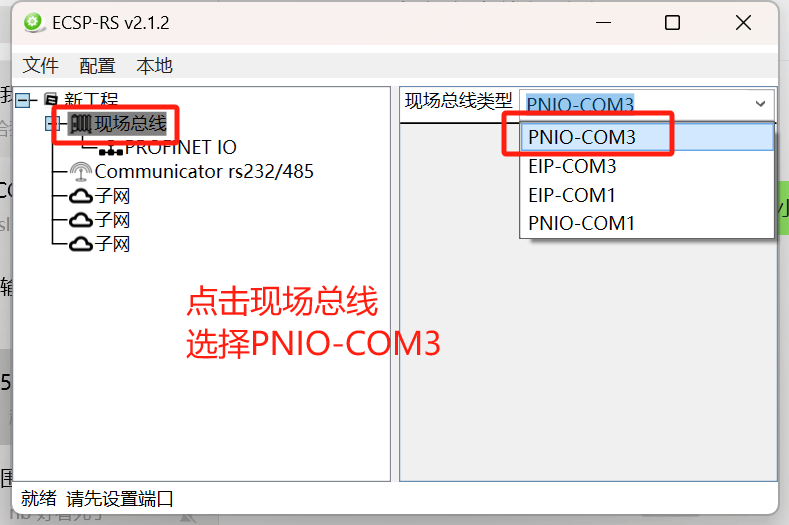

      首先打開網關配置軟件“ECSP-RS”并新建項目選擇PNIO-COM3

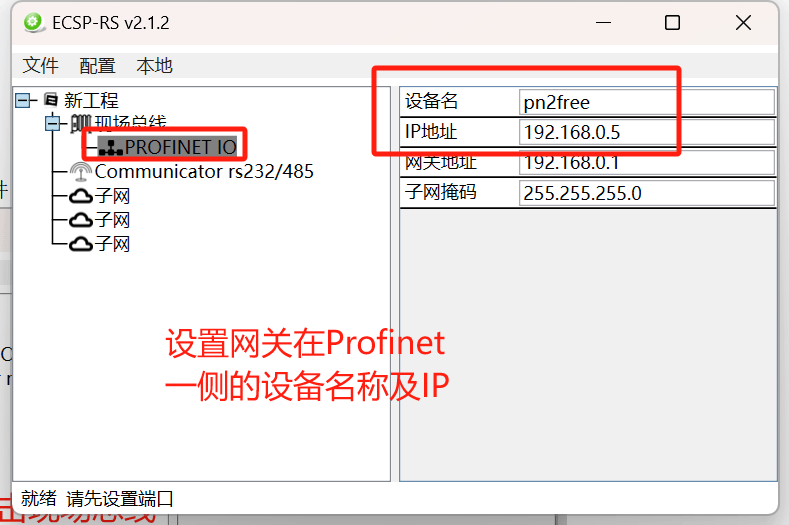

      設置網關在Profinet一側的配置參數。


      設置發送模式是主從模式還是生產消費者模式

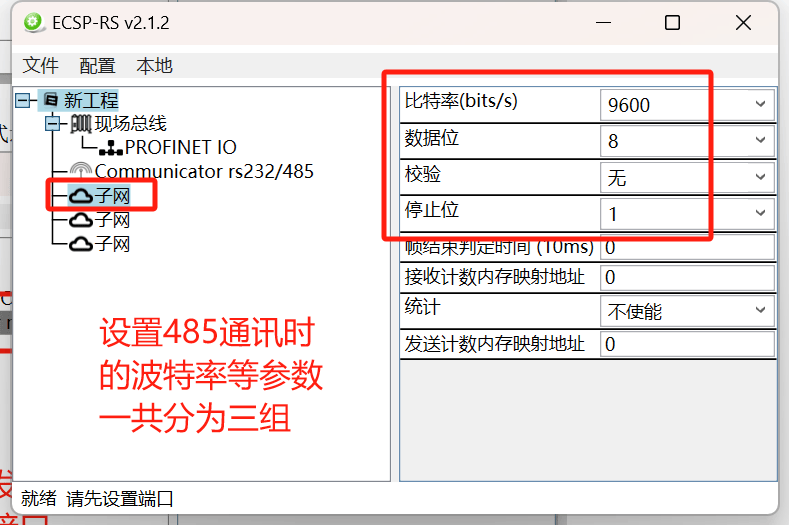

      設置485參數，如波特率，數據位，停止位等


      添加子網交換命令，由于從站使用的是Mdbus協議所以選擇主從模式。也可以使用生產/消費者模式，但要控制好發送間隔

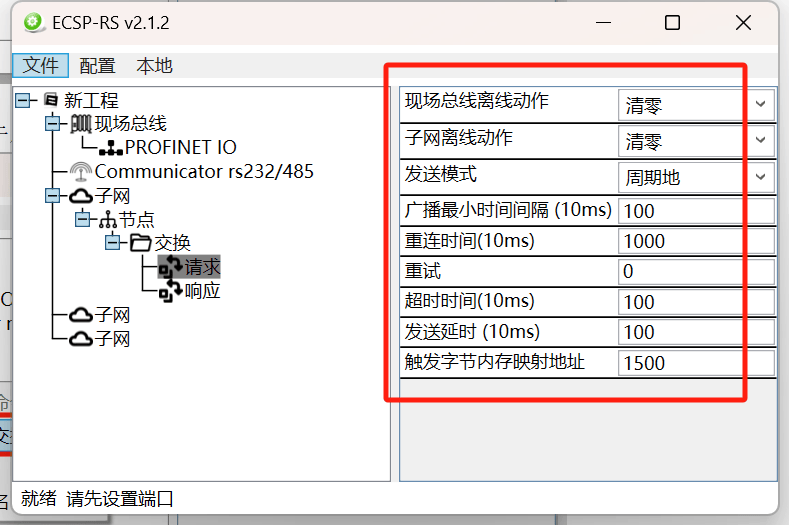

      分別設置發送和接收的條件參數，比如發送模式是周期

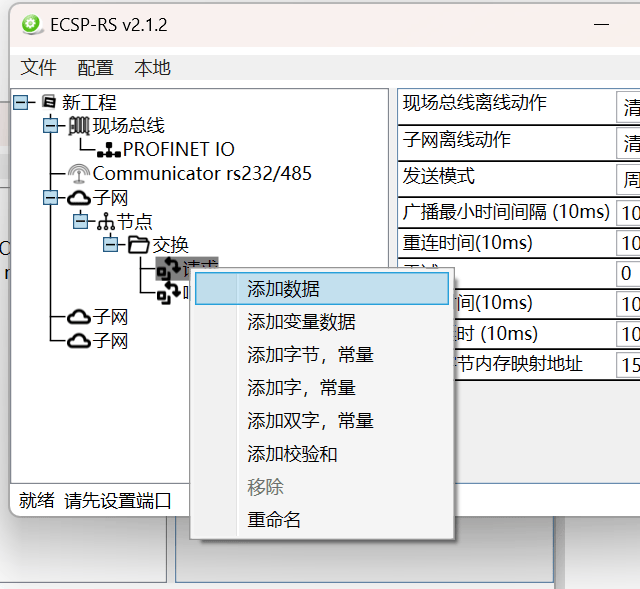

      添加數據，可以選擇添加數據，變量數據，常量數據等

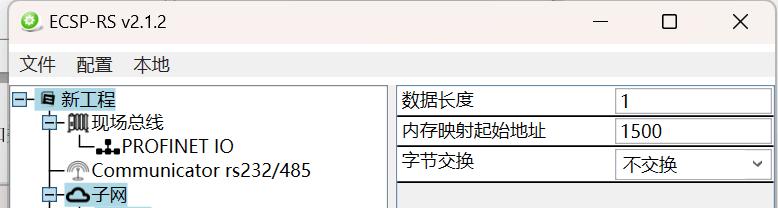

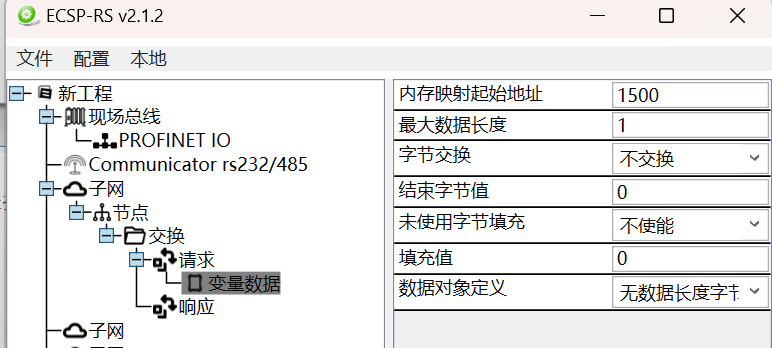

      如果您想通過PLC來發送報文那么需要選擇數據或變量數據。可設定固定的數據長度或非固定數據長度


      如果不想通過PLC編程映射modbus報文則可用常量數據

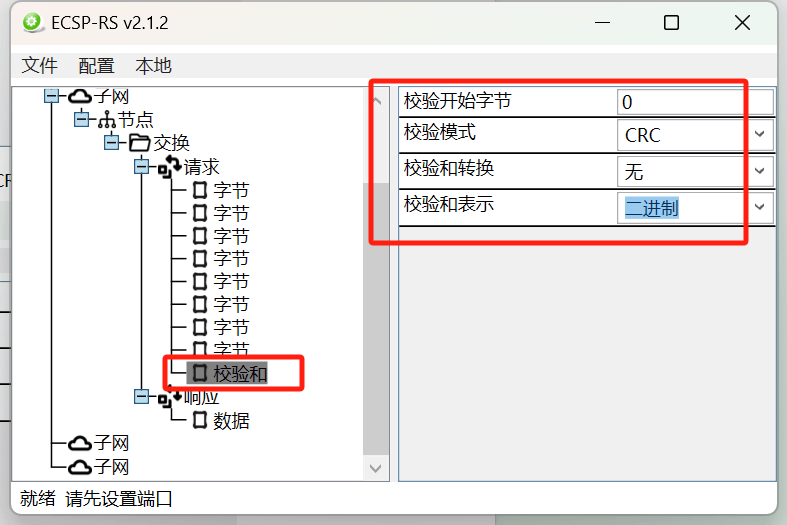

      如果有些設備只告訴了地址功能碼等數據可以自動計算CRC校驗


      打開流量計的通訊手冊可得知報文格式如下

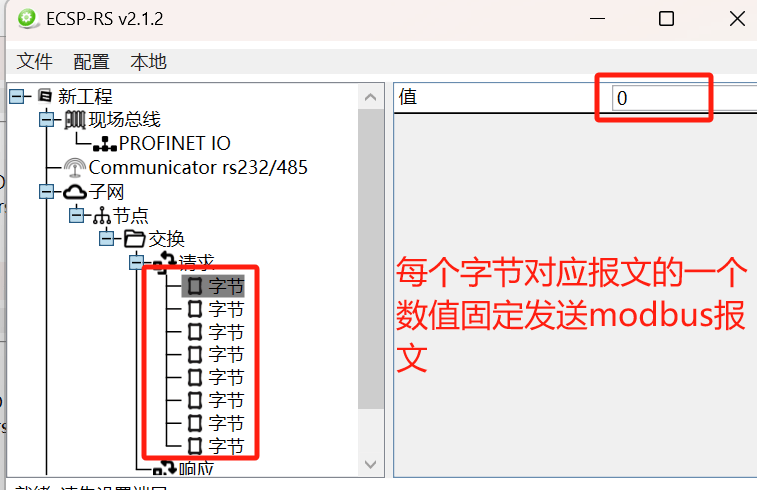

      則可設置6個常量字節加校驗組合成modbus報文

      如流量計站地址為1，功能碼為04寄存器地址為5，寄存器數量5

      則讓網關自動或PLC發送01 04 00 05 05 加CRC校驗，配置對應長度的接收等待從站返回報文即可。

      完成網關配置后將PLC進行組態導入網關GSD文件并分配好對應的Profinet參數下載至PLC。連接所有設備后觀察網關PWR SYS OK燈常亮，TXD和RXD燈交替閃爍即代表正常通訊

      審核編輯 黃宇
