在工業通信領域，技術革新與突破始終是推動行業發展的核心動力。今天，為大家?guī)砘贒SMC/FlexBus并口的RK3576J與FPGA通信方案，核心板國產化率高達100%，為工控場景帶來高效、穩定的通信新體驗。

開發環境與測試數據

本文主要介紹RK3576J與FPGA的通信案例，適用開發環境如下：

Windows開發環境：Windows 7 64bit、Windows 10 64bit

Linux開發環境：VMware16.2.5、Ubuntu22.04.5 64bit

U-Boot：U-Boot-2017.09

Kernel：Linux-6.1.115

Buildroot文件系統版本：Buildroot-2024.02

LinuxSDK：LinuxSDK-[版本號]（基于rk3576_linux6.1_release_v1.1.0）

硬件平臺：創龍科技TL3576-EVM工業評估板（基于瑞芯微RK3576J）

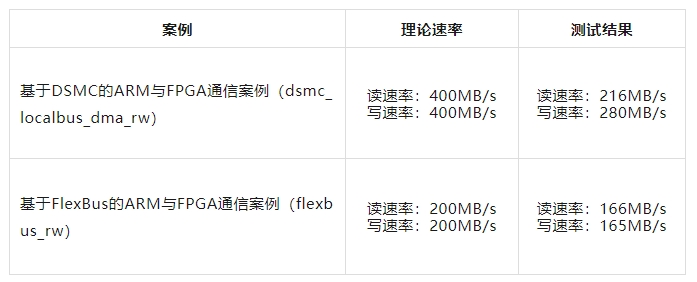

通過實測我們發現，基于DSMC和FlexBus的通信方案具備了出色性能，數據如下表所示：

FPGA數采模塊簡介

創龍科技TL-AD-PGL25G是一款基于紫光同創Logos PGL25G FPGA與芯熾科技SC1467/核芯互聯CL1606/ADI AD7606 ADC設計的數據采集模塊，支持8通道、200KSPS串行/并行采樣，可與ARM端通過DSMC、FlexBus、Local Bus、SPI等總線進行通信，滿足客戶多樣化數據采集需求。

TL-AD-PGL25G模塊正面圖

DSMC與FlexBus并口簡介

專為工業應用設計，DSMC(Double Data Rate Serial Memory Controller)作為高速并行總線接口，兼容多種傳輸協議，包括HyperBus PSRAM、Xccela PSRAM和Local Bus。對于RK3576J處理器，DSMC接口若使用Local Bus協議，從設備需使用瑞芯微開發的slave模型，或者傳輸協議相同。DSMC接口支持8/16bit串行傳輸模式，時鐘速率高達100MHz，可實現FPGA低成本連接，具有低延遲、高帶寬和靈活配置的特點，廣泛應用于需要高速通信的工業控制領域。

FlexBus是一個高度靈活的并行總線接口，可模擬標準或不規則的協議，能夠適應各種復雜的通信場景。對于RK3576J處理器，F(xiàn)lexBus支持2/4/8/16bit并行傳輸，時鐘速率高達100MHz，可實現高速AD/DA拓展，可以在保障數據穩定性的同時實現高效、低延遲的數據交互。這一特性使其在高速數據采集場景中具有顯著優勢。

RK3576J典型應用場景

基于DSMC的ARM與FPGA通信案例

案例說明

ARM端運行Linux系統，基于DSMC總線對FPGA DRAM進行讀寫測試。

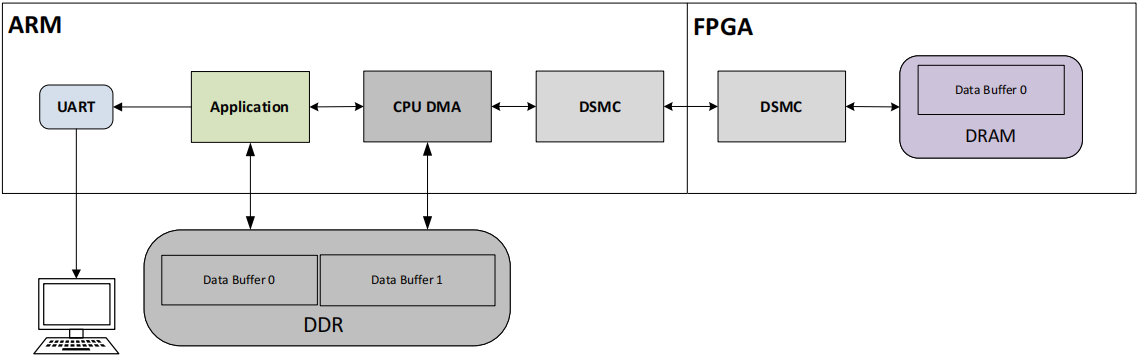

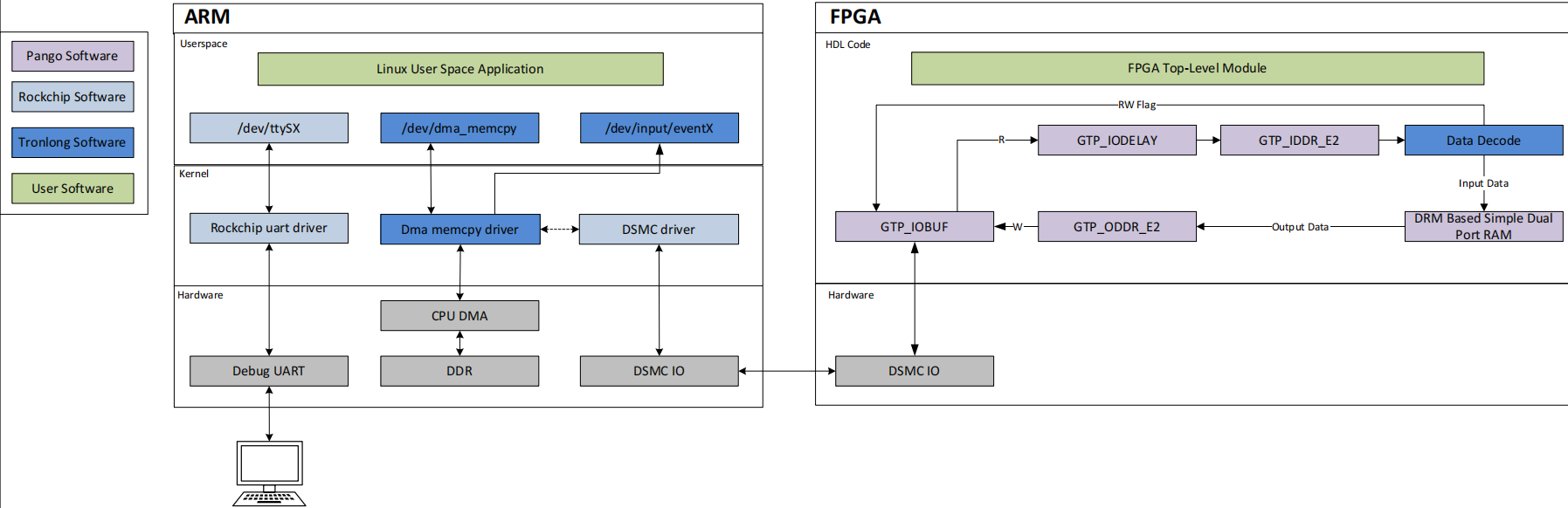

程序原理說明如下：

ARM端：

ARM端使用CPU DMA通過DSMC總線（作為Local Bus Master）來對FPGA DRAM進行讀寫測試。

通過參數設置數據包大小（數據包數據每次循環均為新的隨機數）、數據傳輸?shù)难h(huán)次數。

對讀寫的數據進行校驗，并打印誤碼率和讀寫速率。

FPGA端：

實現Local Bus Slave功能。

將Local Bus Master(ARM)發送的64KByte數據保存到DRAM。

當Local Bus Master(ARM)讀取64KByte數據時，F(xiàn)PGA從DRAM讀取64KByte數據發送至Local Bus。

案例演示

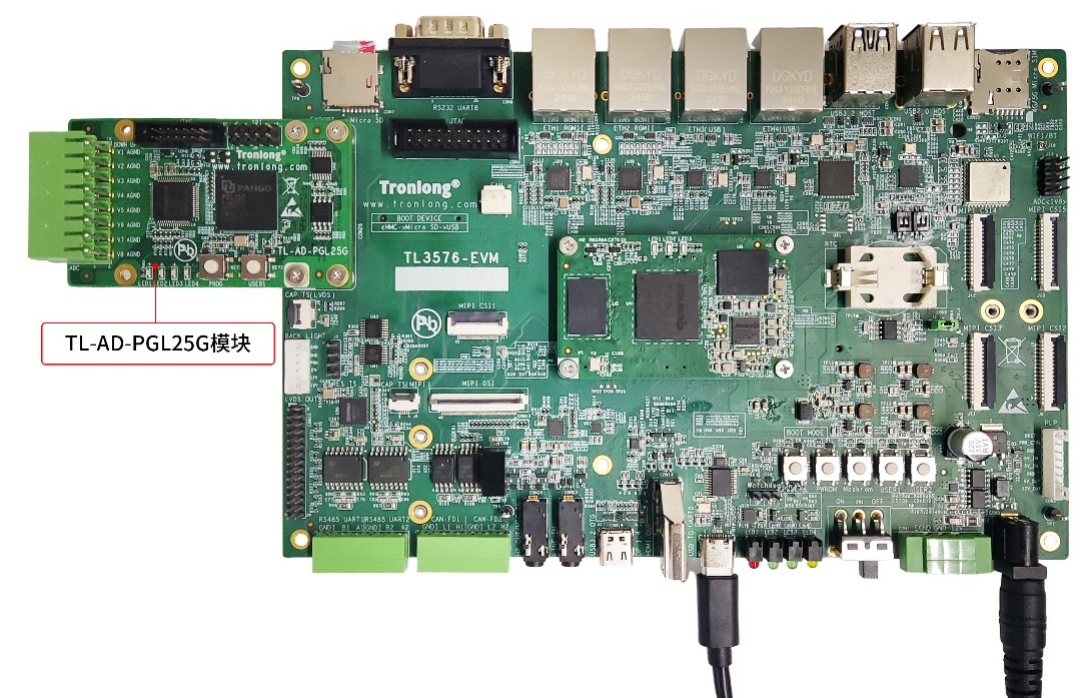

請將創龍科技TL-AD-PGL25G模塊連接至評估板EXPORT接口，如下圖所示。

TL-AD-PGL25G模塊連接圖

請參考產品資料用戶手冊完成內核鏡像替換，將FPGA可執行程序固化至SPI FLASH，并加載驅動。

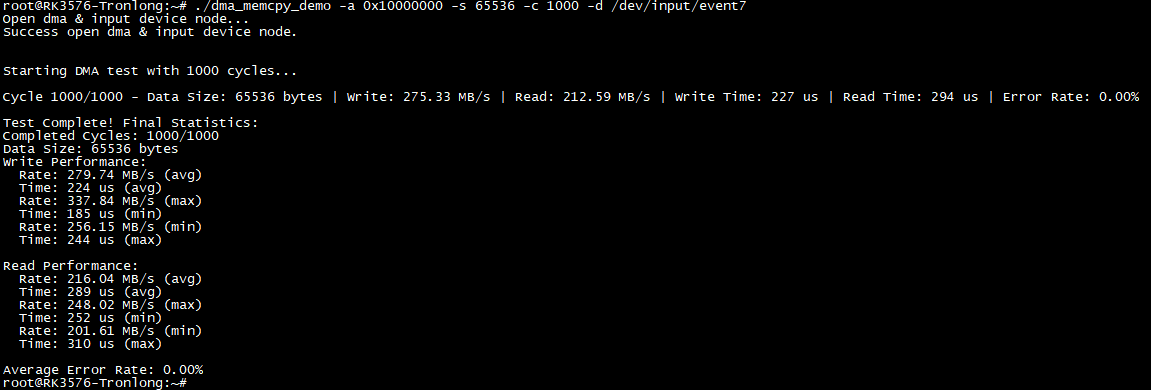

執行如下命令運行程序，ARM通過DSMC總線寫入65536Byte隨機數據至FPGA DRAM，然后讀出數據、進行數據校驗，同時打印DSMC總線讀寫速率和誤碼率，如下圖所示。

Target#./dma_memcpy_demo -a 0x10000000 -s 65536 -c 1000 -d /dev/input/event7

上圖可知，本次實測平均寫速率約為280MB/s，平均讀速率約為216MB/s，誤碼率為0.00%。

基于FlexBus的ARM與FPGA通信案例

案例說明

案例功能：ARM端運行Linux系統，基于FlexBus總線對FPGA DRAM進行讀寫測試。

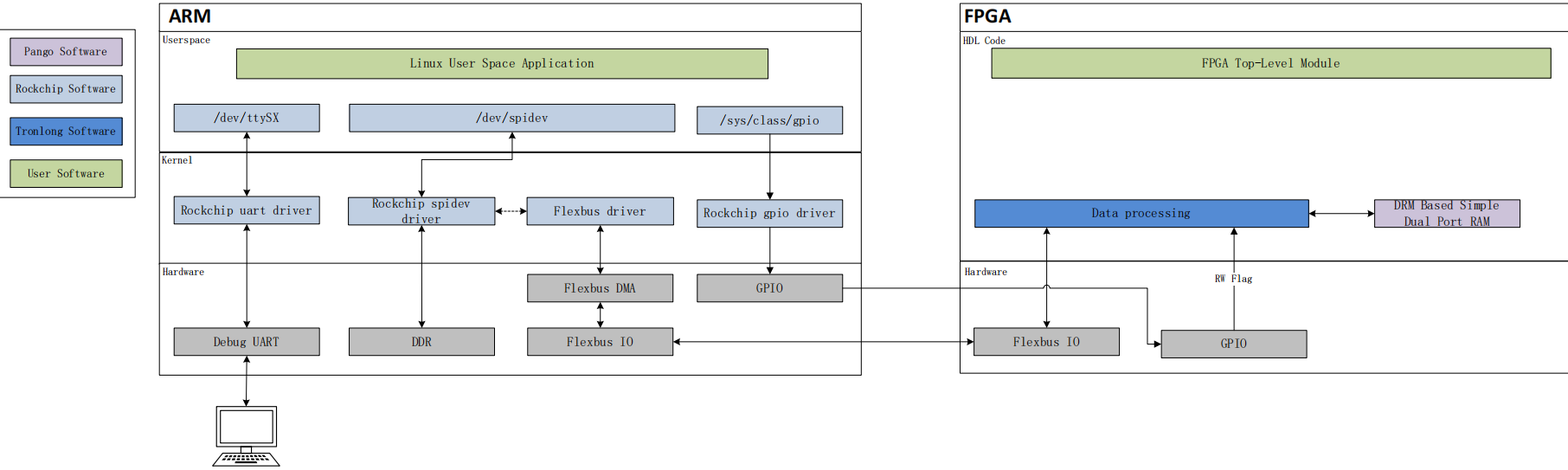

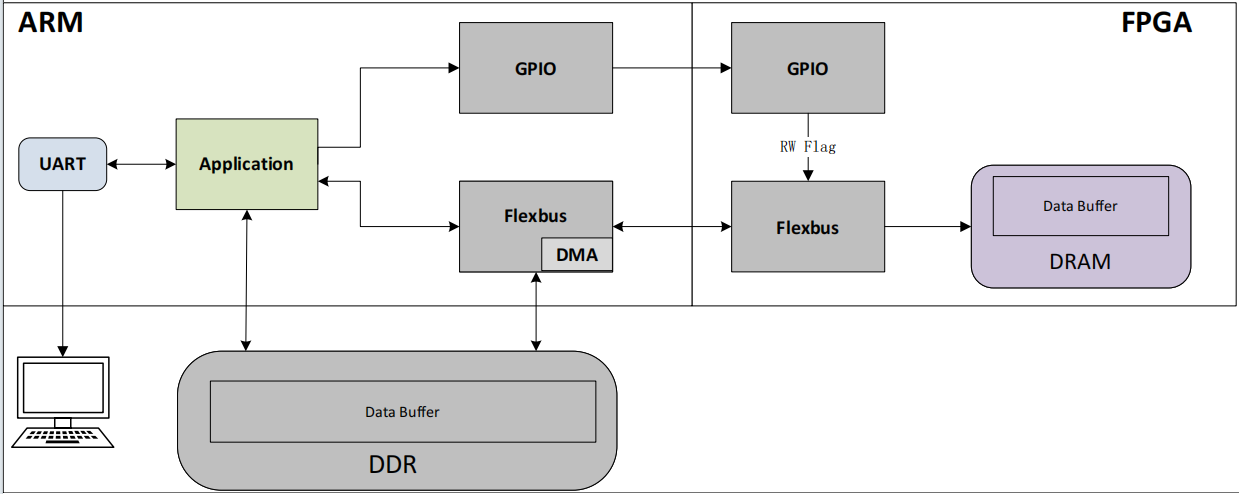

程序原理說明如下：

ARM端：

通過FlexBus總線對FPGA DRAM進行讀寫測試。

支持通過參數設置數據包大小（每次循環數據包的數據均為新的隨機數）、數據傳輸?shù)难h(huán)次數。

對讀寫的數據進行校驗，并打印誤碼率和讀寫速率。

FPGA端：

實現FlexBus Slave功能。

默認將FlexBus Master(ARM)發送的64KByte數據保存到FPGA DRAM。

FlexBus Master(ARM)讀取64KByte數據時，F(xiàn)PGA從DRAM讀取64KByte數據通過FlexBus傳輸給FlexBus Master(ARM)。

案例演示

請將創龍科技TL-AD-PGL25G模塊連接至評估板EXPORT接口，如下圖所示。

TL-AD-PGL25G模塊連接圖

請參考產品資料用戶手冊完成內核鏡像替換，并將FPGA可執行程序固化至SPI FLASH。

執行如下命令運行程序，ARM通過FlexBus總線寫入65536Byte隨機數據至FPGA DRAM，然后讀出數據、進行數據校驗，同時打印FlexBus總線讀寫速率和誤碼率，如下圖所示。

Target#./flexbus_rw -d /dev/spidev7.0 -s 100000000 -S 65536 -c 1000

從上圖可知，本次實測平均寫速率約為165MB/s，平均讀速率約為166MB/s，誤碼率為0.00%。

想要查看瑞芯微RK3576J更多案例演示，可前往創龍科技官網或微信公眾號。
