UC1710系列 具有 5V UVLO 和分離地的 6A/6A 單通道柵極驅動器數據手冊

科技綠洲 ? 2025-05-22 14:54 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

UC1710 系列 FET 驅動器采用高速肖特基工藝制成,用于連接低級控制功能和非常高功率的開關器件,尤其是功率 MOSFETx92s。這些器件接受低電流數字輸入,以激活大電流圖騰柱輸出,該輸出可提供或吸收至少 6A 的電流。
*附件:uc1710.pdf

電源電壓和 VC可獨立從 4.7V 到 18V 范圍。這些器件還具有帶磁滯的欠壓鎖定功能。

UC1710 采用 8 引腳密封雙列直插式封裝,可在 x9655°C 至 +125°C 范圍內工作。UC2710 和 UC3710 的額定溫度范圍分別為 x9640°C 至 +85°C 和 0°C 至 +70°C,并采用 8 引腳塑料雙列直插式或 5 引腳 TO-220 封裝。還提供表面貼裝器件。

特性

  • 具有 6A 拉電流 / 吸收電流驅動的圖騰柱輸出
  • 3ns 延遲
  • 2.2nF 的上升和下降時間為 20ns
  • 8ns 上升和下降時間(30nF)
  • 4.7V 至 18V 工作電壓
  • 反相和非反相輸出
  • 帶滯后的欠壓鎖定
  • 熱關斷保護
  • MINIDIP 和 Power Package

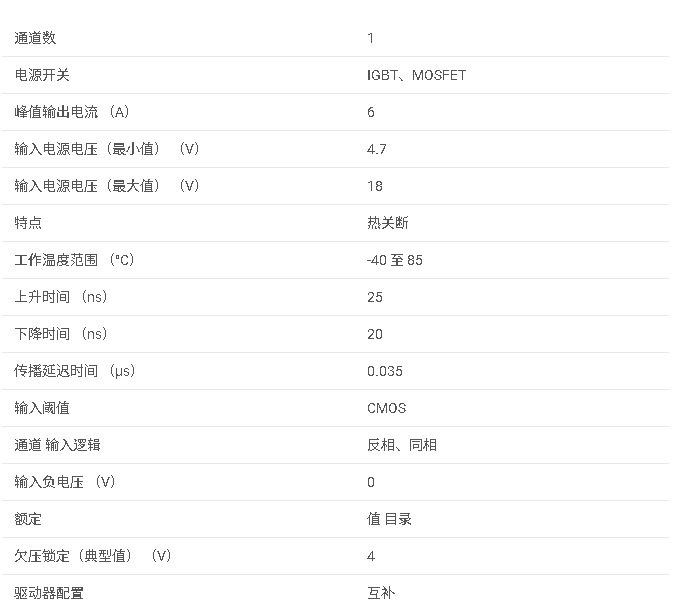

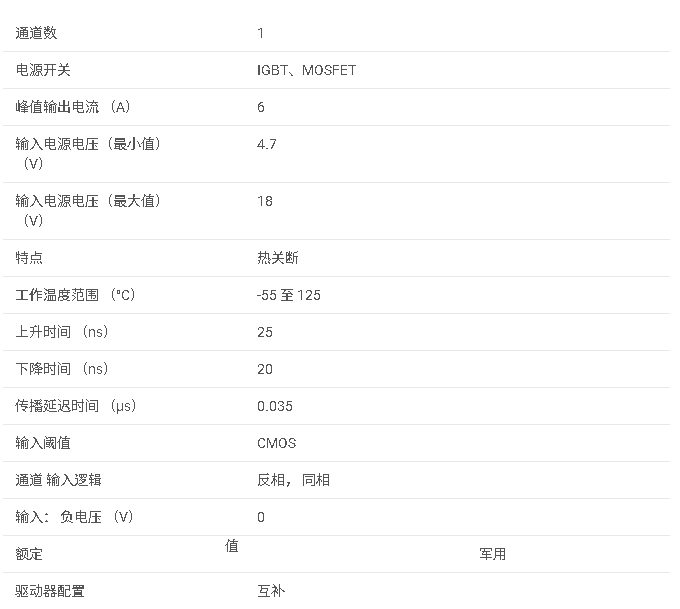

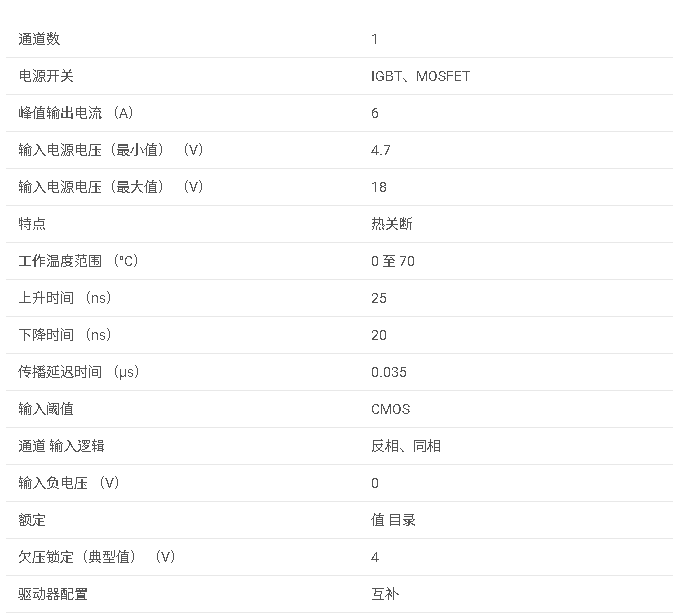

參數

一、產品概述

  • ?產品名稱?: UC
  • ?類型?: 高電流FET驅動器
  • ?制造商?: Texas Instruments (TI)
  • ?主要功能?: 用于連接低電平控制功能與高功率開關設備,特別是功率MOSFET,提供高達A的源/漏電流驅動能力。

二、主要特性

  • ?輸出配置?: 圖騰柱輸出,支持源或漏電流至少A。
  • ?高速性能?:
    • 延遲時間: ns
    • 上升時間:
      • ns(負載電容.nF)
      • ns(負載電容nF)
    • 下降時間:
      • ns(負載電容.nF)
      • ns(負載電容nF)
  • ?寬電壓范圍?: 供電電壓(VIN和VC)獨立可調,范圍為.V至V。
  • ?保護功能?:
    • 欠壓鎖定(UVLO)與遲滯
    • 熱關斷保護
  • ?封裝選項?: 引腳氣密雙列直插封裝(CDIP),適用于-°C至+°C的工作溫度范圍。

三、電氣特性

  • ?輸入特性?:
    • 數字輸入低電平: .V
    • 數字輸入高電平: .V
    • UVLO閾值(高至低): .V至.V
    • UVLO閾值(低至高): .V至.V
    • UVLO遲滯: .V至.V
  • ?輸出特性?:
    • 輸出高電平飽和電壓(IO = -mA): .V至.V
    • 輸出高電平飽和電壓(IO = -A): .V至.V
    • 輸出低電平飽和電壓(IO = mA): .V至.V
    • 輸出低電平飽和電壓(IO = A): .V至.V
  • ?功耗?:
    • 工作結溫范圍: -°C至+°C
    • 存儲溫度范圍: -°C至+°C

四、封裝與溫度范圍

  • ?UCJ?:
    • 封裝: 引腳CDIP
    • 工作溫度范圍: -°C至+°C

五、應用與訂購信息

  • ?典型應用?: 適用于需要高速、高電流驅動能力的場景,特別是在極端溫度條件下工作的功率MOSFET驅動。
  • ?訂購信息?: 提供了不同封裝和溫度等級的訂購選項,用戶可根據具體需求選擇合適的產品。
