概述
MAX7315是I2C/SMBus?兼容的串行接口外圍設備，可為微處理器提供8個I/O端口。每個I/O端口可以單獨配置為漏極開路輸出，額定輸出電流50mA/5.5V；也可以配置為具有瞬態檢測的邏輯輸入。第9個端口可用作瞬態檢測中斷或通用輸出。輸出端口可用于驅動LED或與外部上拉電阻配合提供高達5.5V的邏輯輸出。

器件還集成了8位PWM電流控制，其中4位用于全局控制，對所有的LED輸出提供電流粗調，從完全關閉到最亮狀態，共有14個亮度級。此外，每個輸出還具有各自的4位控制，可進一步將全局設置電流細分為16個等級。另外，電流控制也可配置成單獨的8位控制，同時設置所有輸出。

MAX7315的引腳和軟件都與PCA9534、以及PCA9554(A)兼容。

每個輸出具有獨立的閃爍定時，具有兩相閃爍。每相閃爍LED可被設置為打開或關斷，也可省略閃爍控制。閃爍周期由寄存器控制。

MAX7315支持熱插入，斷電時(V+ = 0V)，所有端口引腳、/INT輸出、SDA、SCL和從機地址輸入AD0-2保持高阻，可承受6V電壓。

MAX7315通過2線I2C/SMBus串行接口控制，可被配置為64個I2C地址中的任何一個。
數據表：*附件：MAX7315 8端口輸入 輸出擴展器，帶有LED亮度控制和中斷，提供熱插入保護技術手冊.pdf

應用

• 蜂窩電話
• 鍵盤背光
• 筆記本電腦
• LCD背光
• LED狀態指示
• 便攜式設備
• RGB LED驅動器

特性

• 400kbps、2線串行接口，5.5V容限
• 2V至3.6V工作
• 8位PWM LED亮度控制
  • 全局16級亮度控制
  • 獨立的16級亮度控制
• 自動兩相LED閃爍
• 50mA最大端口輸出電流
• 輸出額定5.5V，漏極開路
• 5.5V輸入過壓保護
• 瞬態檢測具有中斷輸出
• 低待機電流(1.2μA典型值，3.3μA最大值)
• 小巧的3mm x 3mm、薄型QFN封裝
• -40°C至+125°C工作溫度范圍
• 所有端口均可配置為輸入或輸出

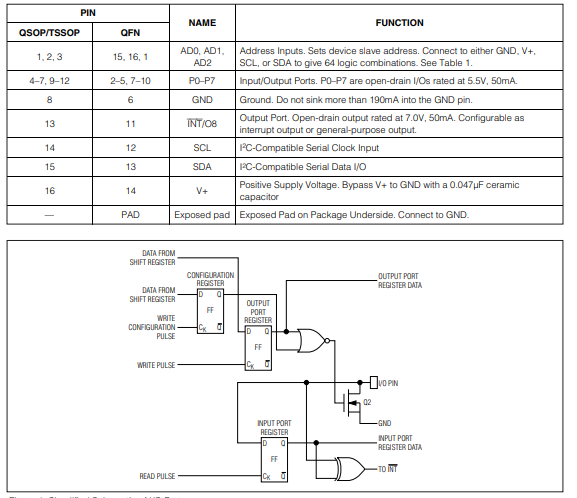

引腳配置描述

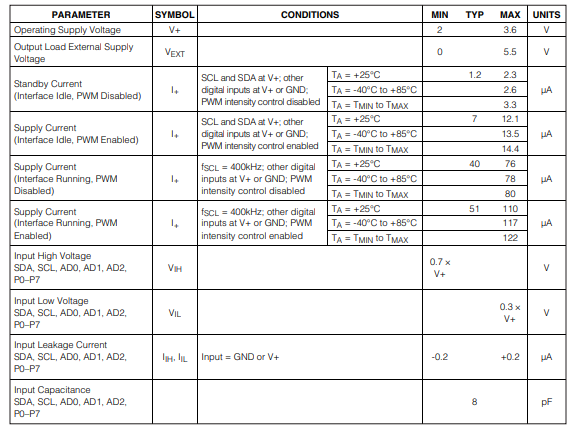

電特性

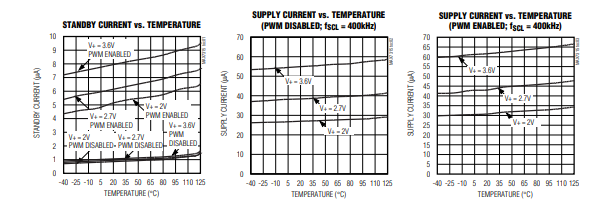

典型操作特性

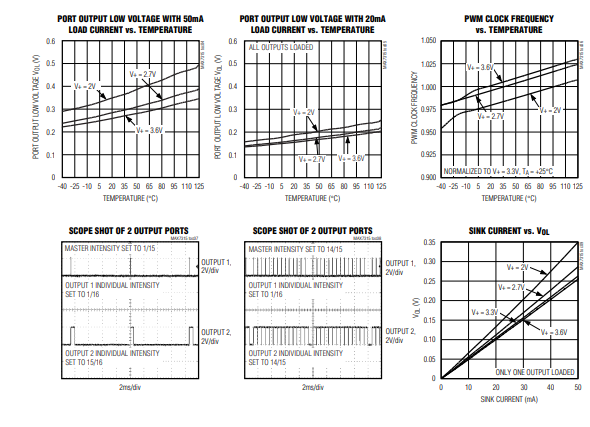

典型工作特性

引腳配置描述
