1. 產品概述

LM3544是一款四通道高側電源開關，專為USB 1.1和USB 2.0的根集線器、自供電集線器和總線供電集線器設計。每個通道提供500mA的連續電流，具有獨立的使能輸入和故障標志信號，以通知USB控制器錯誤條件。

2. 主要特性

• ?高側MOSFET開關?：具有90mΩ（典型值）的低導通電阻，確保滿足USB電壓降要求。
• ?獨立通道使能?：允許單獨控制每個通道的電源輸出。
• ?故障標志信號?：具有7ms的故障標志延遲濾波器，減少熱插拔事件中的誤報。
• ?熱關斷保護?：防止因過熱而損壞設備。
• ?欠壓鎖定?：當輸入電壓低于閾值時，自動關閉開關，防止誤操作。
• ?短路保護?：具有電流折返功能，在短路條件下減少功率消耗。

3. 應用場景

• ?USB集線器?：作為根集線器、自供電集線器和總線供電集線器的電源管理解決方案。
• ?USB設備?：如顯示器、打印機等，需要高側電源開關進行電源管理。
• ?通用高側開關應用?：適用于需要獨立控制電源輸出的各種電子設備。

4. 電氣特性

• ?輸入電壓范圍?：2.7V至5.5V。
• ?連續輸出電流?：每個通道500mA（最大值）。
• ?導通電阻?：90mΩ（典型值，VIN=5V，IOUTX=0.5A）。
• ?短路輸出電流?：1.25A（最大值）。
• ?過流閾值?：2.0A至3.2A。
• ?欠壓鎖定閾值?：1.8V。

5. 封裝與尺寸

LM3544采用16引腳SOIC封裝，適用于表面貼裝應用。具體封裝尺寸和引腳布局請參考數據表。

6. 設計指南

• ?輸出濾波?：建議使用低ESR的電解電容作為輸出電容，以減少瞬態電流對設備的影響。
• ?電源濾波?：在輸入端使用大電容和小陶瓷電容并聯，以減小電壓波動和抑制高頻噪聲。
• ?故障標志延遲擴展?：如需更長的故障標志延遲時間，可通過外部RC濾波器實現。
• ?功耗與熱管理?：根據數據表提供的功耗和熱阻信息，合理設計散熱方案，確保設備在額定溫度范圍內工作。

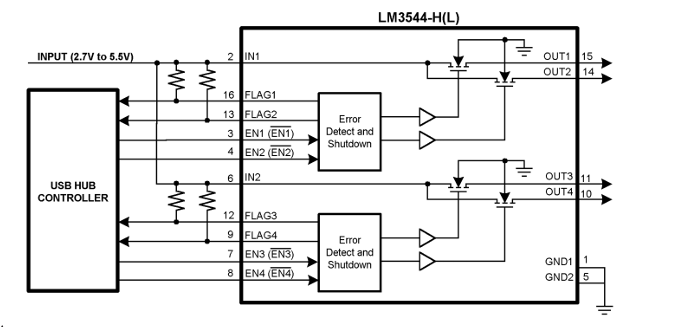

7. 典型應用電路

文檔提供了LM3544在自供電或根USB集線器中的典型應用電路，展示了如何連接輸入電源、使能引腳、輸出引腳和故障標志引腳。

*附件：lm3544.pdf
