在工業自動化系統中，CanOpen轉EtherCAT網關是連接不同協議設備的關鍵組件。通過專業配置軟件對網關進行參數設置，可以實現CanOpen從站設備（如伺服電機、IO模塊）與EtherCAT主站（如PLC）的數據通信。介紹配置軟件的使用方法：

啟動CanOpen配置工具，首先需導入從屬設備的電子設備數據單（EDS）文件，確保導入的EDS文件與現場設備型號完全匹配。避免使用同一系列但不同型號的EDS文件。

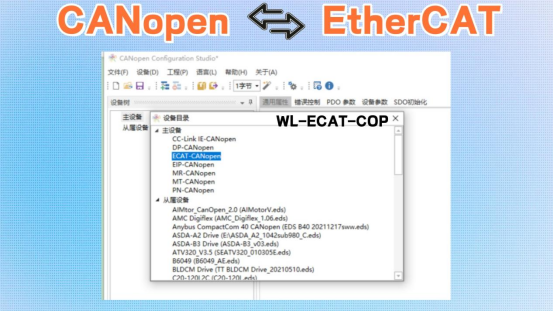

進一步集成主設備ECAT-CANopen

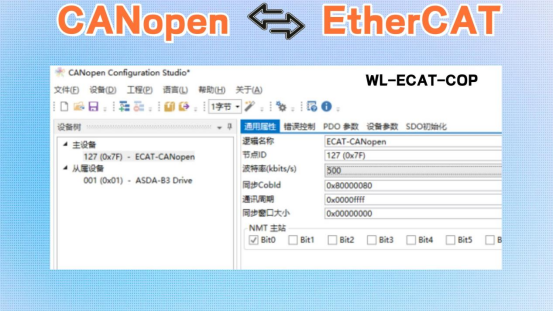

針對CanOpen轉EtherCAT網關主設備通用屬性參數設定問題展開分析。波特率應與從站設備保持匹配，通訊周期需將0x00000000更改為0x0000ffff或0x00002710。

納入從屬設備ASDA-B3型伺服驅動器

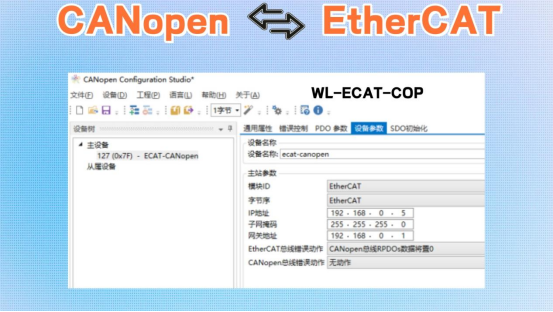

該界面用于設定CANopen轉EtherCAT網關于EtherCAT網絡中的設備名稱與IP地址，需保證其與歐姆龍組態軟件中的設置完全相符。

從屬設備參數，在PDO參數中添加所需參數。單擊RPDO、TPDO將傳輸類型修改成Synchronous.(eycilc)—周期發送；

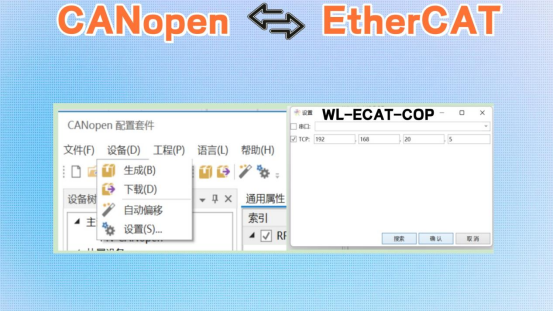

配置完成后下載配置到canopen轉ethercat網關，先點擊設置。搜索canopen轉ethercat網關默認IP（電腦要與canopen轉ethercat網關保持在同一網段否則無法下載），下載成功后軟件左下角會有成功提示文字顯示；

通過以上步驟，可完成CanOpen轉EtherCAT網關的配置，實現不同協議設備間的無縫通信。配置完成后，可通過EtherCAT主站（如PLC）直接控制CanOpen從站設備（如步科電機），實現工業自動化系統的集成控制。
