LM20136 是一款功能齊全的同步降壓穩壓器，能夠提供高達 6A 的連續輸出電流。電流模式控制環路可以進行補償，使其與幾乎任何類型的輸出電容器保持穩定。在大多數情況下，補償設備只需要兩個外部元件，從而提供最大的靈活性和易用性。該器件經過優化，可在 2.95V 至 5.5V 的輸入電壓范圍內工作，使其適用于各種低電壓系統。

該器件具有內部過壓保護 （OVP） 和過流保護 （OCP） 電路，可提高系統可靠性。精密使能引腳和集成 UVLO 允許對器件的導通進行嚴格控制和排序。啟動浪涌電流由內部固定和外部可調的軟啟動電路限制。通過集成的電源良好電路，可以進行故障檢測和電源排序。
*附件：lm20136.pdf

通過使用 SYNC 引腳，LM20136 的開關頻率可以與外部時鐘同步。SYNC 引腳能夠與 500 kHz 至 1.5 MHz 的輸入信號同步

LM20136 設計用于在多軌電源架構中良好工作。該器件的輸出電壓可配置為使用 SS/TRK 引腳跟蹤更高電壓軌。如果 LM20136 的輸出在啟動時是預偏置的，它不會將輸出拉低。

LM20136 采用 16 引腳 HTSSOP 封裝，帶有可焊接到 PCB 的外露焊盤，無需笨重的散熱器。

特性

• 輸入電壓范圍 2.95V 至 5.5V
• 精確的電流限制可較大限度地減小電感器尺寸
• 97% 峰值效率
• 頻率同步引腳
• 16mΩ 和 20mΩ 集成 FET 開關
• 啟動至預偏置負載
• 輸出電壓跟蹤
• 峰值電流模式控制
• 可調輸出電壓低至 0.8V
• 具有外部電容器的可調軟起動
• 具有遲滯的精密使能引腳
• 集成 OVP、UVLO、電源正常和熱關斷
• 16 引腳 HTSSOP 裸露焊盤封裝

參數

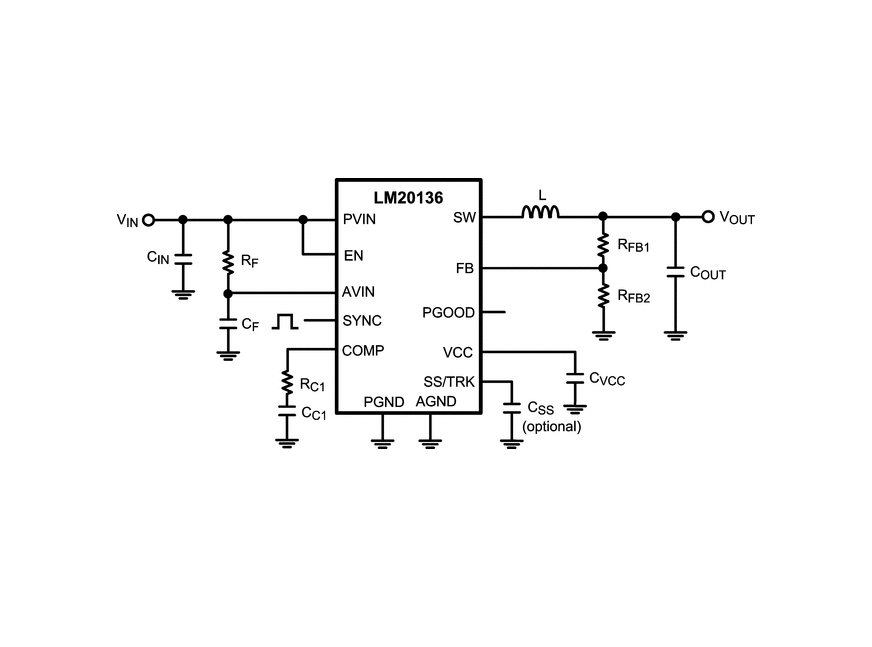

方框圖

1. 產品概述

LM20136 是一款由德州儀器（Texas Instruments）生產的同步降壓穩壓器，具有輸入同步功能。該器件專為低電壓系統設計，能夠提供高達6A的連續輸出電流，并具備廣泛的輸入電壓范圍（2.95V至5.5V），適用于高性能DSP、FPGA、ASIC和微處理器等應用。

2. 主要特性

• ?輸入電壓范圍?：2.95V至5.5V
• ?最大輸出電流?：6A
• ?高效率?：峰值效率可達97%
• ?輸入同步功能?：通過SYNC引腳與外部時鐘同步，同步頻率范圍500kHz至1.5MHz
• ?集成FET開關?：16mΩ和20mΩ兩種選項
• ?軟啟動與電壓跟蹤?：SS/TRK引腳支持軟啟動或跟蹤外部電壓源
• ?保護功能?：內置過壓保護（OVP）、過流保護（OCP）、欠壓鎖定（UVLO）和熱關斷功能
• ?精密使能引腳?：帶有遲滯的精密使能引腳，支持精確的電源排序
• ?小型封裝?：16引腳HTSSOP封裝，帶有裸露散熱焊盤

3. 應用領域

• 高性能DSP、FPGA、ASIC和微處理器供電
• 寬帶、網絡和光通信基礎設施
• 多軌電源架構

4. 功能框圖

功能框圖展示了LM20136的內部結構，包括誤差放大器、PWM比較器、振蕩器、軟啟動/跟蹤引腳、使能引腳、功率好（PGOOD）引腳、SYNC引腳、過壓和欠壓保護電路等關鍵組件。

5. 電氣特性

• ?反饋引腳電壓?：0.8V（典型值）
• ?負載調整率?：0.04%/A（典型值）
• ?開關電流限制閾值?：8.5A（典型值，VIN=3.3V）
• ?高側開關導通電阻?：27mΩ（典型值，ISW=3.5A）
• ?低側開關導通電阻?：23mΩ（典型值，ISW=3.5A）
• ?熱關斷閾值?：約160°C

6. 典型性能特性

文件提供了LM20136在不同條件下的典型性能特性曲線，包括效率隨負載電流的變化、FET電阻隨溫度的變化、誤差放大器增益隨頻率的變化等。

7. 設計指南

設計指南部分詳細介紹了如何選擇外部元件（如電感、輸出電容、輸入電容等）以構建功能完備的電源供應電路。指南還涵蓋了如何設置輸出電壓、調整工作頻率、進行環路補償以及使用SYNC引腳進行輸入同步等方面的內容。

8. 布局考慮

為了確保最佳性能，文件提供了布局方面的考慮因素，包括最小化開關電流回路的面積、最小化開關節點的銅面積、使用寬而短的走線、將關鍵元件靠近IC引腳放置等。

9. 封裝與訂購信息

LM20136采用16引腳HTSSOP封裝，帶有裸露散熱焊盤。文件列出了詳細的封裝尺寸、引腳配置和訂購信息。
