TCA9406 2 位雙向 1MHz I2C 總線和 SMBus 電壓電平轉換器

數據： TCA9406 2-Bit Bidirectional 1-MHz, I2C Bus and SMBus Voltage-Level Translator With 8-kV HBM ESD 數據表

描述

TCA9406是一個2位雙向I ² C和SMBus電壓電平轉換器，帶有輸出使能（OE）輸入。它的工作范圍為A側的1.65 V至3.6 V，參考V _CCA，B側的2.3 V至5.5 V，參考V _CCB 。這使器件能夠在典型的1.8V，2.5V，3.3V和5V電源軌中的較低和較高邏輯信號電平之間進行接口。

引用OE輸入引腳到V _CCA，可以直接綁定到V _CCA，但它也是5.5 V容忍的。 OE引腳也可以被控制并設置為邏輯低電平，以將所有SCL和SDA引腳置于高阻態，從而顯著降低靜態電流消耗。

正常情況下I ² C和SMBus操作或其他開漏配置，TCA9406可支持高達2Mbps;因此，它與標準I ² C速度兼容，其中SCL的頻率為100 kHz（標準模式），400 kHz（快速模式）或1 MHz（快速模式加）。該器件還可用作通用電平轉換器，當A側和B側端口均由推挽式器件驅動時，TCA9406可支持高達24 Mbps的速率。

TCA9406功能SCL_A，SDA_A，SCL_B和SDA_B上的內部10kΩ上拉電阻。可以在總線上增加額外的上拉電阻，以降低總上拉電阻并加快上升沿。

特性

SDA和SCL的2位雙向轉換器
I ² C應用程序中的行
提供無方向引腳的雙向電壓轉換
高阻輸出SCL_A，SDA_A，SCL_B，SDA_B
引腳當OE =低或V _CC時= 0 V
所有SDA和SCL引腳上的內部10kΩ上拉電阻
A端口為1.65 V至3.6 V，

為2.3 V至5.5 V B端口（V _CCA≤V_CCB）
V _CC隔離特性：如果V _{CC < /sub>
輸入處于GND，兩個端口都處于高阻狀態}
無需電源排序：V _CCA
或V < sub> CCB 可以先斜升
低I _off為2μA當V _CCA
或V _時CCB = 0 V
OE輸入可以直接連接到V _CCA或由GPIO控制
閂鎖性能超過每個JESD 78，Class II 100 mA
ESD保護Excee ds JESD 22
- A端口
  - 2500-V人體模型（A114-B）
  - 250-V機器型號（A115-A）
  - 1500 V充電設備型號（C101）
- B端口
  - 8kV人體模型（A114-B）
  - 250 V機型（A115-A）
  - 1500 V充電設備型號（C101）

參數 與其它產品相比?I2C 電平轉換器、緩沖器和集線器

?
Number of Outputs
fSCLK (Max) (MHz)
VCC (Max) (V)
VCC (Min) (V)
Frequency (Max) (kHz)
Channel Width
Master Side I2C Bus Capacitance Supported (pF)
Slave Side I2C Bus Capacitance Supported (pF)
Features
Operating Temperature Range (C)
Package Group
Pin/Package
?

TCA9406	PCA9306	PCA9306-Q1
2 ? ?	2 ? ?	2 ? ?
1 ? ?	0.4 ? ?	0.4 ? ?
5.5 ? ?	5.5 ? ?	5.5 ? ?
1.65 ? ?	1.2 ? ?	1.2 ? ?
1000 ? ?	400 ? ?	400 ? ?
2 ? ?	2 ? ?	2 ? ?
400 ? ?	400 ? ?	400 ? ?
400 ? ?	400 ? ?	400 ? ?
5V Tolerant I/O Enable Pin Open-Drain I/O Type ? ?	5V Tolerant I/O Enable Pin Low Voltage Open-Drain I/O Type ? ?	5V Tolerant I/O Enable Pin Low Voltage Open-Drain I/O Type ? ?
-40 to 85 ? ?	-40 to 85 ? ?	-40 to 105 -40 to 85 ? ?
DSBGA SM8 VSSOP ? ?	DSBGA SM8 VSSOP X2SON ? ?	VSSOP ? ?
8DSBGA 8SM8 8VSSOP ? ?	8DSBGA 8SM8 8VSSOP 8X2SON ? ?	8VSSOP ? ?

方框圖 (1)

技術文檔

數據手冊（1）

TCA9406 2-Bit Bidirectional 1-MHz, I2C Bus and SMBus Voltage-Level Translator With 8-kV HBM ESD 數據表

元器件購買 TCA9406 相關庫存

電壓電平轉換器

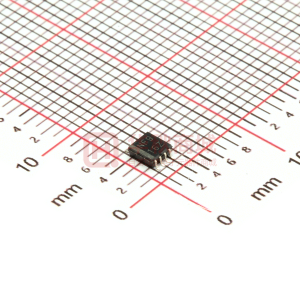

型號：TCA9406DCUR 封裝：VSSOP8_2X2.3MM
