數據： 采用 6 引腳 SOT-23 封裝的 TPS56x209 4.5V 至 17V 輸入、2A、3A 同步降壓穩壓器 數據表 (Rev. A)
TPS562209和TPS563209是采用6引腳SOT-23封裝的簡單易用型2A /3A同步降壓轉換器。
此器件被優化為使用盡可能少的外部組件即可運行，并且可以實現低待機電流。
這些開關模式電源（SMPS）器件采用D-CAP2?模式控制，從而提供快速瞬態響應，并且在無需外部補償組件的情況下支持諸如高分子聚合物等低等效串聯電阻（ESR）輸出電容器以及超低ESR陶瓷電容器。
TPS562209和TPS563209始終在連續傳導模式下運行，與非連續傳導模式相比，該模式可降低輕負載條件下的輸出紋波電壓.TPS56x209采用6引腳1.6mm×2.9mm SOT（DDC）封裝，結溫范圍為-40° C至150°C。
所有商標均為各自所有者的財產。
| ? |
|---|
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Iout (Max) (A) |
| Regulated Outputs (#) |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Iq (Typ) (mA) |
| Features |
| Control Mode |
| Duty Cycle (Max) (%) |
| Operating Temperature Range (C) |
| Rating |
| Package Group |
| ? |
| TPS563209 | TPS562209 | TPS562219A | TPS563219A | TPS564208 |
|---|---|---|---|---|
| 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? |
| 17 ? ? | 17 ? ? | 17 ? ? | 17 ? ? | 17 ? ? |
| 0.76 ? ? | 0.76 ? ? | 0.76 ? ? | 0.76 ? ? | 0.76 ? ? |
| 7 ? ? | 7 ? ? | 5.5 ? ? | 5.5 ? ? | 7 ? ? |
| 3 ? ? | 2 ? ? | 2 ? ? | 3 ? ? | 4 ? ? |
| 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? |
| 650 ? ? | 650 ? ? | 650 ? ? | 650 ? ? | 500 ? ? |
| 650 ? ? | 650 ? ? | 650 ? ? | 650 ? ? | 600 ? ? |
| 0.65 ? ? | 0.65 ? ? | 0.65 ? ? | 0.65 ? ? | 0.4 ? ? |
| Enable Synchronous Rectification ? ? | Enable Synchronous Rectification ? ? | Enable Light Load Efficiency Power Good Synchronous Rectification ? ? | Enable Light Load Efficiency Power Good Synchronous Rectification ? ? | Enable Forced Pulse Width Modulation (FPWM) Mode Synchronous Rectification ? ? |
| D-CAP2 ? ? | D-CAP2 ? ? | D-CAP2 ? ? | D-CAP2 ? ? | D-CAP2 ? ? |
| 80 ? ? | 80 ? ? | 80 ? ? | 80 ? ? | 80 ? ? |
| -40 to 125 ? ? | -40 to 125 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 125 ? ? |
| Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? |
| SOT-23-THIN ? ? | SOT-23-THIN ? ? | SOT-23-THIN ? ? | SOT-23-THIN ? ? | SOT-23-THIN ? ? |

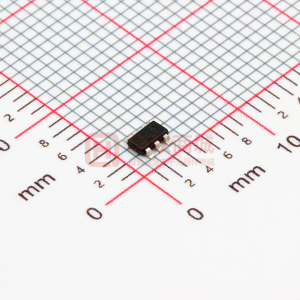

型號：TPS563209DDCR 封裝：SOT-23-THIN
品牌：TI 描述：功能類型：降壓型 輸出類型：可調 輸入電壓：4.5~17V 輸出電壓：0.76~7V 輸出電流(最大值)：3A
金額：￥0.49289
