優勢和特點

• 隔離型 USB 收發器：2500V_RMS (持續 1 分鐘)
• UL-CSA 認可文檔 ＃E151738
• 可兼容 USB 2.0 全速和低速規格
• 集成化隔離型 DC/DC 轉換器，采用外部供電或總線供電
• 自動配置總線速度
• 可從外部輸入電源 (V_CC = 8.6V 至 16.5V) 提供 2.5W (500mA/5V) 輸出功率
• 可從 USB 總線電源 (V_BUS) 提供 1W (200mA/5V) 輸出功率
• 3.3V LDO 輸出電源信號基準 V_LO，V_LO2
• 可承受高共模瞬變：30kV/μs
• ESD：可在 USB 接口引腳上提供 ±15kV HBM

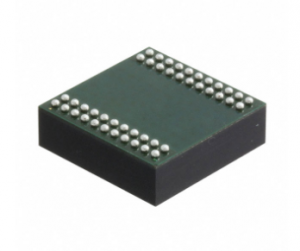

• 15mm x 15mm x 5mm 表面貼裝型 BGA 封裝


產品詳情

LTM^?2884 是一款完整的隔離型 μModule^? (微型模塊) 收發器，可兼容 USB 2.0 規格。一個上游電源通過一個集成的隔離型 DC/DC 轉換器為接口的兩側供電。

LTM2884 非常適合在主機、集線器、總線分離器或外設應用中提供隔離。其可兼容USB 2.0 全速 (12Mbps) 和低速 (1.5Mbps) 操作規范。自動速度選擇功能電路負責配置上游端口上的集成型上拉電阻器以與下游器件上的檢測速度相匹配。

隔離器 μModule 技術采用耦合電感器和一個隔離電源變壓器在上游和下游 USB 接口之間提供了 2500V_RMS 的隔離。該器件非常適合那些需要隔離式接地回路或很大共模電壓變化的系統。在共模瞬變 > 30kV/μs 的情況下，可以保證不間斷的通信。

增強的 ESD 防護能力使得該器件能夠在至局部電源的 USB 收發器接口引腳上承受高達 ±15kV HBM (人體模型) 和通過至電源的隔離柵承受 ±15kV，而不會發生閉鎖或受損現象。

Applications

• 隔離型 USB 接口
• 主機、集線器或設備隔離
• 工業 / 醫療數據采集


方框圖
