優勢和特點

• 集成isoPower的隔離式DC/DC轉換器
• 最高150 mW輸出功率
• 四個DC至150 Mbps信號隔離通道

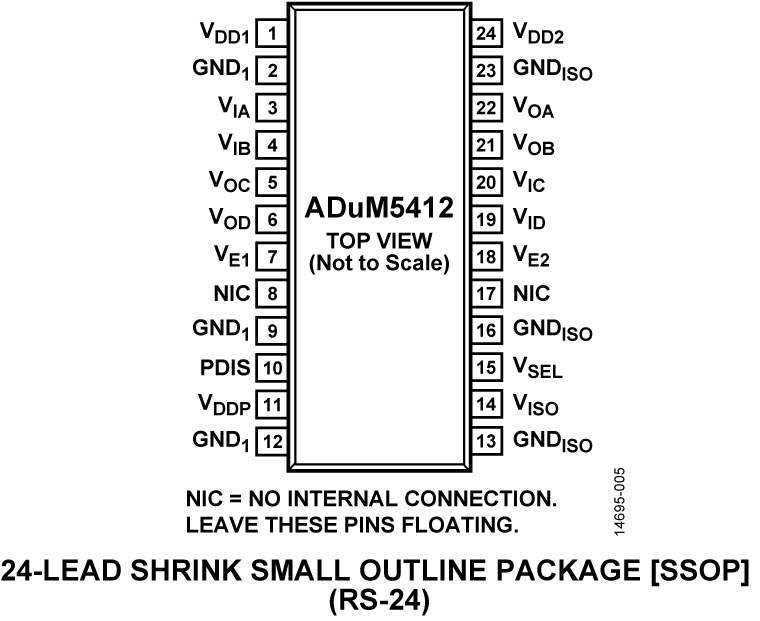

• 24引腳SSOP封裝，最小爬電距離為5.3 mm
• 工作溫度最高可達：105°C
• 高共模瞬變抗擾度：100 kV/μs
• 安全和法規認證
  • UL認證（申請中）
    – 1分鐘2500 V rms，符合UL 1577
  • CSA元件驗收通知5A（申請中）
  • 符合VDE標準證書（申請中）
    – DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
    – V_IORM = 565V峰值

產品詳情

ADuM5410/ADuM5411/ADuM5412均為集成isoPower?隔離式DC/DC轉換器的四通道數字隔離器。該DC/DC轉換器采用ADI公司的iCoupler?技術，能夠提供可在3.15 V和5.25 V之間調節的穩壓隔離電源。

在低功耗隔離設計中，ADuM5410/ADuM5411/ADuM5412無需使用單獨的隔離式DC/DC轉換器。利用iCoupler芯片級變壓器技術，能夠隔離邏輯信號和DC/DC轉換器的磁性元件。因此可提供小尺寸、完全隔離的解決方案。

ADuM5410/ADuM5411/ADuM5412隔離器提供四個獨立的隔離通道，支持多種通道配置和數據速率（更多信息請參考訂購指南）。

應用

• RS-232收發器
• 電源啟動偏置和柵極驅動
• 隔離傳感器接口
• 工業PLC

方框圖
