優勢和特點

• 集成隔離式DC/DC轉換器
• 5 V/10 mA穩壓輸出
• 兩個DC至1 Mbps (NRZ)信號隔離通道

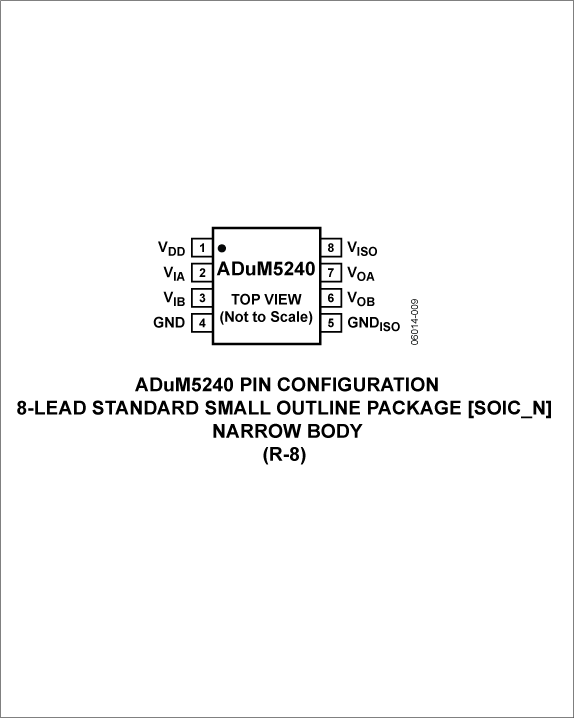

• 8引腳窄體SOIC封裝
• 精密定時標準

• 工作溫度最高可達：105℃
• 精密定時特性
  脈沖寬度失真：3 ns（最大值）
  通道間匹配：3 ns（最大值）
  傳播延遲：70 ns（最大值）
• 高共模瞬變抗擾度：>25 kV/μs
• UL 認證：1分鐘2500 Vrms，符合UL 1577標準
• CSA 元件驗收通知#5A
• VDE 合格證書
  DIN V VDE V 0884-10 (VDE V 0884-10):
  2006-12
  V_IORM = 560 V 峰值

產品詳情

ADuM524x均為集成isoPower 隔離電源的雙通道數字隔離器。芯片級DC-DC轉換器基于ADI公司的iCoupler? 技術，5 V電壓時可提供最高50 mW穩壓隔離功率，因而在低功耗隔離設計中，無需另外使用隔離式DC-DC轉換器。利用ADI公司的芯片級變壓器iCoupler 技術，能夠隔離邏輯信號及DC-DC轉換器，因此可提供小尺寸、完全隔離的解決方案。

ADuM524x隔離器提供兩個獨立的隔離通道，支持多種通道配置，輸入工作電壓為5 V。ADuM524x系列可以與其它 iCoupler 產品配合使用，以實現更多的通道數。

方框圖
