LTM4675 具數字電源系統管理功能的雙通道 9A 或單通道 18A μModule 穩壓器

數據： LTM4675產品技術英文資料手冊

優勢和特點

雙通道、快速、模擬環路 (具有用于控制和監視的數字接口)
寬輸入電壓范圍：4.5V 至 17V
輸出電壓范圍：0.5V 至 5.5V
在整個溫度范圍內具有 ±0.5% 的最大 DC 輸出誤差
在 9A 負載條件下具有 ±2.5% 的電流回讀準確度
符合 400kHz PMBus 標準的 I²C 串行接口
集成型 16 位 ΔΣ ADC
支持高達 125Hz 的遠端采樣輪詢速率
恒定頻率電流模式控制
可對多個模塊進行并聯和均流
支持所有的 7 位從地址
雙通道 13A LTM4676A 和雙通道 18A LTM4677 的引腳兼容型插入式替代產品

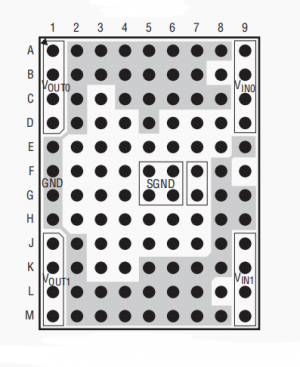

16mm x 11.9mm x 3.51mm BGA 封裝
下載 LTpowerPlay 軟件

可讀數據：

輸入和輸出電壓、電流及溫度
運行峰值、正常運行時間、故障和報警
具 ECC 的內置 EEPROM 故障日志記錄

產品詳情

LTM^?4675 是一款雙通道 9A 或單通道 18A 降壓型 μModule^? (微型模塊) DC/DC 穩壓器，其具有 40ms 的接通時間。該器件擁有通過 PMBus (一種基于 I²C 的開放標準數字接口協議) 實現的遠程可配置性及電源管理參數的遙測監控功能。LTM4675 包括快速模擬控制環路、高精度混合信號電路、EEPROM、功率 MOSFET、電感器和支持組件。

LTM4675 的兩線式串行接口允許以可編程擺率和排序延遲時間對輸出進行裕度調節、調諧以及斜坡上升和下降。輸入和輸出電流及電壓、輸出功率、溫度、正常運行時間和峰值是可讀的。不需要 EEPROM 存儲內容的定制配置。在啟動時，輸出電壓、開關頻率和通道相位角分配可利用引腳搭接電阻器來設定。可提供 LTpowerPlay^? GUI 和 DC1613 USB 至 PMBus 轉換器及演示套件。?

LTM4675 采用 16mm x 11.9mm x 3.51mm BGA 封裝，并可提供 SnPb 或符合 RoHS 標準的端子涂層。
