優勢和特點

• 可測量累積的電池充電和放電電量
• 3.6V 至 20V 工作范圍可適合多種電池應用
• 14 位 ADC 負責測量電池電壓、電流和溫度
• 1% 電壓、電流和充電準確度
• ±50mV 檢測電壓范圍
• 高壓側檢測
• 適合任何電池化學組成和容量的通用測量
• I²C / SMBus 接口
• 可配置警報輸出 / 充電完成輸入
• 靜態電流小于 120μA

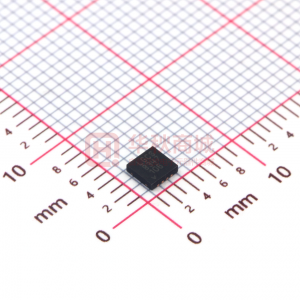

• 小外形 8 引腳 3mm x 3mm DFN 封裝

產品詳情

LTC^?2943 可測量便攜式產品應用中的電池充電狀態、電池電壓、電池電流及其自身溫度。其具有寬輸入電壓范圍，因而可與高達 20V 的多節電池配合使用。一個精準的庫侖計量器負責對流經位于電池正端子和負載或充電器之間的一個檢測電阻器電流進行積分運算。電池電壓、電流和溫度利用一個內部 14 位無延遲增量累加 (No Latency ΔΣ^?) ADC 來測量。測量結果被存儲于可通過內置 I²C / SMBus 接口進行存取的內部寄存器中。

LTC2943 具有針對所有 4 種測量物理量的可編程高門限和低門限。如果超過了某個編程門限，則該器件將采用 SMBus 警報協議或通過在內部狀態寄存器中設定一個標記來傳送警報信號。LTC2943 僅需采用單個低阻值檢測電阻器以設定測量電流范圍。

Applications

• 電動工具
• 電動自行車
• 便攜式醫療設備
• 視頻攝像機


方框圖
