ADF4153 小數N分頻頻率合成器

數據： ADF4153產品技術中文資料手冊

優勢和特點

RF帶寬達4 GHz
2.7 V至3.3 V電源供電
獨立的電荷泵電源V_P可提供擴展的調諧電壓
Y版本：-40°C至+125°C
可編程小數模數
可編程電荷泵電流

三線式串行接口
模擬和數字鎖定檢測
省電模式
與ADF4110/ADF4111/ADF4112/ADF4113和ADF4106引腳兼容
穩定的RF輸出相位
利用ADIsimPLL可實現環路濾波器設計
通過汽車應用認證

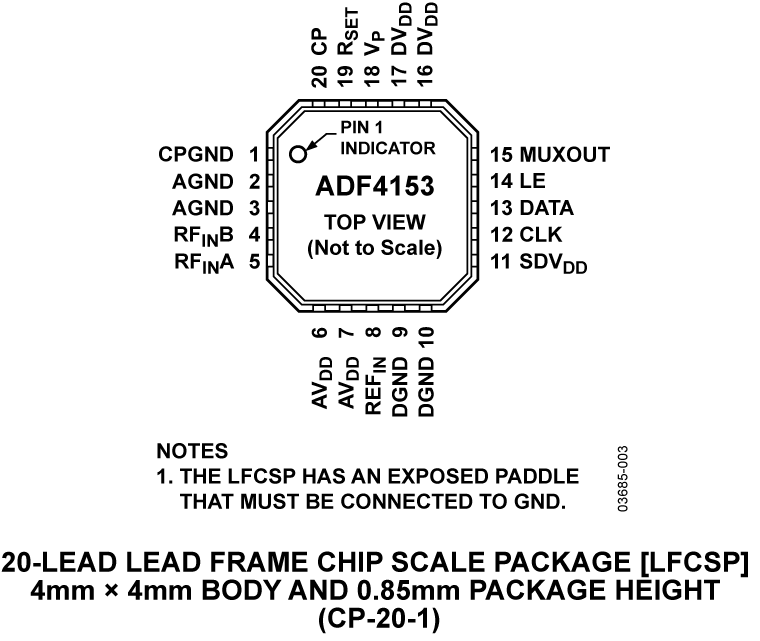

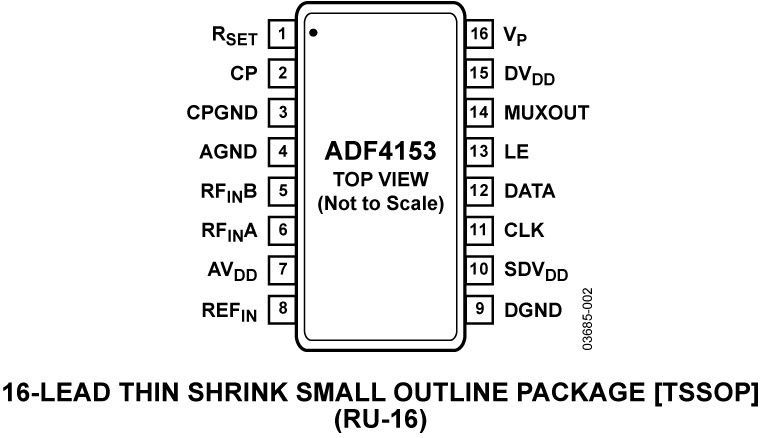

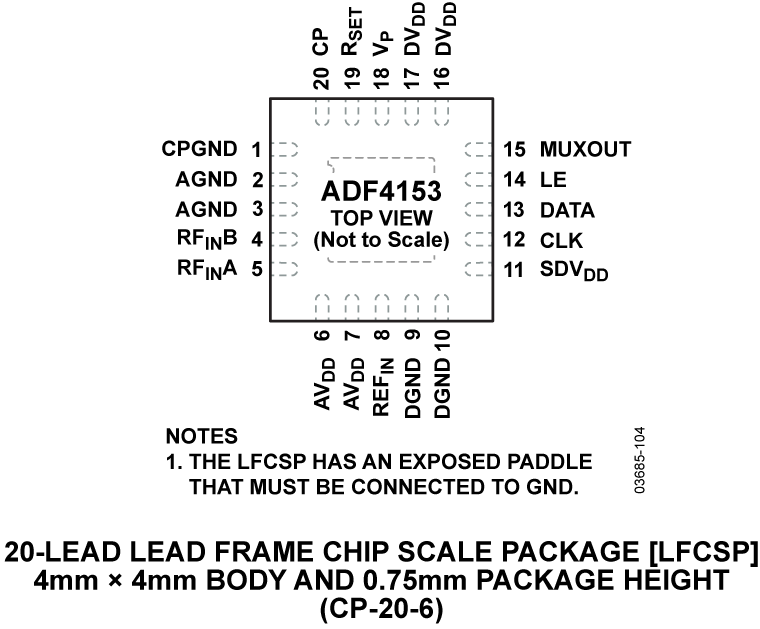

產品詳情

ADF4153是一款小數N分頻頻率合成器，用來在無線接收機和發射機的上變頻和下變頻部分實現本振。它由低噪聲數字鑒頻鑒相器(PFD)、精密電荷泵和可編程參考分頻器組成。該器件內置一個Σ-Δ型小數插值器，能夠?qū)崿F(xiàn)可編程小數N分頻。INT、FRAC和MOD寄存器可構成一個總N分頻器(N = (INT + (FRAC/MOD)))。此外，4位參考分頻器（R計數器）允許PFD輸入端的REFIN頻率為可選值。如果頻率合成器與外部環路濾波器和電壓控制振蕩器(VCO)一起使用，則可以實現完整的鎖相環(PLL)。

簡單的三線式接口控制所有片內寄存器。該器件采用2.7 V至3.3 V電源供電，不用時可以關斷。

應用

有線電視設備

移動無線電通訊基站（GSM、PCS、DCS、WiMAX、SuperCell 3G、CDMA、W-CDMA）

無線手機（GSM、PCS、DCS、CDMA、W-CDMA）

無線局域網(LAN)、PMR

通信測試設備
