EtherCAT(以太網控制自動化技術)是一個以以太網為基礎的開放架構的現場總線系統,EtherCAT名稱中的CAT為Control Automation Technology(控制自動化技術)首字母的縮寫。
EtherCAT(以太網控制自動化技術)是一個以以太網為基礎的開放架構的現場總線系統,EtherCAT名稱中的CAT為Control Automation Technology(控制自動化技術)首字母的縮寫。最初由德國倍福自動化有限公司(Beckhoff Automation GmbH) 研發。EtherCAT為系統的實時性能和拓撲的靈活性樹立了新的標準,同時,它還符合甚至降低了現場總線的使用成本。EtherCAT的特點還包括高精度設備同步,可選線纜冗余,和功能性安全協議(SIL3)。
EtherCAT(以太網控制自動化技術)是一個以以太網為基礎的開放架構的現場總線系統,EtherCAT名稱中的CAT為Control Automation Technology(控制自動化技術)首字母的縮寫。最初由德國倍福自動化有限公司(Beckhoff Automation GmbH) 研發。EtherCAT為系統的實時性能和拓撲的靈活性樹立了新的標準,同時,它還符合甚至降低了現場總線的使用成本。EtherCAT的特點還包括高精度設備同步,可選線纜冗余,和功能性安全協議(SIL3)。
原理
目前有多種用于提供實時功能的以太網方案:例如,通過較高級的協議層禁止CSMA/CD存取過程,并使用時間片或輪詢過程來取代它。其它方案使用專用交換機,并采用精確的時間控制方式分配以太網數據包。盡管這些解決方案能夠比較快和比較準確地將數據包傳送到所連接的以太網節點,但帶寬的利用率卻很低,特別是對于典型的自動化設備,因為即使對于非常小的數據量,也必須要發送一個完整的以太網幀。而且,重新定向到輸出或驅動控制器,以及讀取輸入數據所需的時間主要取決于執行方式。通常也需要使用一條子總線,特別是在模塊化I/O系統中,這些系統與Beckhoff K-總線一樣,通過同步子總線系統加快傳輸速度,但是這樣的同步將無法避免引起通訊總線傳輸的延遲。
通過采用EtherCAT技術, Beckhoff突破了其它以太網解決方案的這些系統限制:不必再像從前那樣在每個連接點接收以太網數據包,然后進行解碼并復制為過程數據。當幀通過每一個設備(包括底層端子設備)時,EtherCAT從站控制器讀取對于該設備十分重要的數據。同樣,輸入數據可以在報文通過時插入至報文中。在幀被傳遞 (僅被延遲幾位)過去的時候,從站會識別出相關命令,并進行處理。此過程是在從站控制器中通過硬件實現的,因此與協議堆棧軟件的實時運行系統或處理器性能無關。網段中的最后一個EtherCAT從站將經過充分處理的報文返回,這樣該報文就作為一個響應報文由第一個從站返回到主站。
從以太網的角度看,EtherCAT總線網段只是一個可接收和發送以太網幀的大型以太網設備。但是,該“設備”不包含帶下游微處理器的單個以太網控制器,而只包含大量的EtherCAT從站。與其它任何以太網一樣,EtherCAT不需要通過交換機就可以建立通訊,因而產生一個純粹的EtherCAT系統。
EtherCAT科普系列(11):EtherCAT技術在數據采集系統領域的應用
數據采集是從物理對象中挖掘有價值的信息的過程。數據采集系統先將待測物理量通過傳感器轉換為合適的電信號(電壓或電流),電信號經過預處理(縮放或濾波等)后傳...
EtherCAT科普系列(10):EtherCAT技術在無刷直流電機驅動系統領域應用
直流無刷電機是通過電子控制器實現換向取代傳統帶碳刷的直流電機。常用電機類型多樣,主要可以分為無刷電機和有刷電機。BLDC電機是一種不使用機械換向觸頭(碳...
EtherCAT科普系列(9):EtherCAT技術在智能變電站監控系統領域的應用
變電站監控系統是指在變電站內應用自動控制、信息處理、通信等技術,對變電站內主要電氣設備運行情況和輸、配電線路進行監視、測量、控制、協調和保護的綜合性的自...
EtherCAT科普系列(8):EtherCAT技術在機器視覺領域的應用
機器視覺是基于軟件與硬件的組合,通過光學裝置和非接觸式的傳感器自動地接受一個真實物體的圖像,并利用軟件算法處理圖像以獲得所需信息或用于控制機器人運動的裝...
GD32H75E Arm Cortex-M7 32-bit MCU技術手冊
GD32H75E產品系列支持EtherCAT?從站控制器。其主頻高達600MHz,支持高達3840K Flash和1024K SARM。還集成了一系列數...
工業級穩定互聯!profient轉ethercat網關賦能安川伺服器跨平臺精準協同
項目實施過程中部署穩聯技術研發的EtherCAT/PROFINET協議轉換網關作為異構網絡接口設備。該網關通過構建雙向協議轉換引擎,實現PROFINET...
使用虹科協議開發方案和瑞薩 RZ T2M實現下一代工廠自動化立即下載
類別:電子資料 2022-06-22 標簽:ProfinetethercatEthernet IP

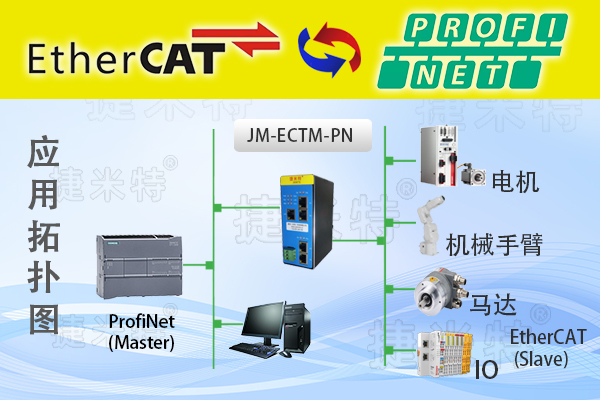

Profinet轉EtherCAT網關模塊實戰:PLC與安川伺服驅動多工作站高精度同步方案
? 在現代工業自動化領域,高速包裝線的多工作站協同控制一直是提升生產效率的關鍵。本案例展示了捷米JM-ECTM-PN型 Profinet轉EtherCA...
協議轉換利器,profinet轉ethercat網關的兩大派系,各有千秋
協議轉換利器,profinet轉ethercat兩大派系,各有千秋 隨著工業以太網的發展,其高效、便捷、協議開放、易于冗余等諸多優點,被越來越多的工業現...
工業通信大集結:TSN、PROFINET、EtherCAT交換機集中發布,光路科技展示核心產品
工博會現場集中展示了多款來自Fiberroad的面向工業自動化與智能制造應用的以太網交換機產品,涵蓋TSN交換機、PROFINET交換機、EtherCA...
EtherCAT主站轉Profinet網關接IS620N伺服驅動器與西門子plc通訊案例
在現代工業自動化領域,伺服驅動器的應用非常廣泛。匯川IS620N系列伺服驅動器因其高性能和可靠性,受到了許多用戶的青睞。這款驅動器支持EtherCAT通...
替代ET1100的FCE1100 EtherCAT背板方案:工業自動化領域的高速、高精度的通信解決方案
EtherCAT背板方案采用EtherCAT協議進行實時通信。主站(如PLC)通過背板電源數據板向從站(如I/O模塊)發送數據幀,從站實時讀取或寫入數據...

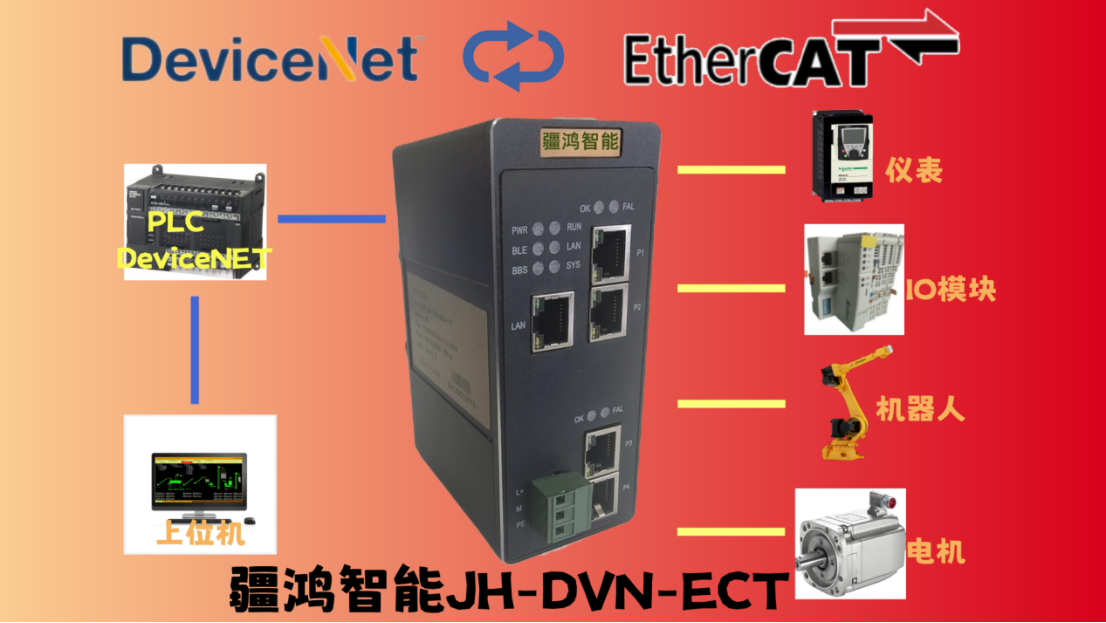

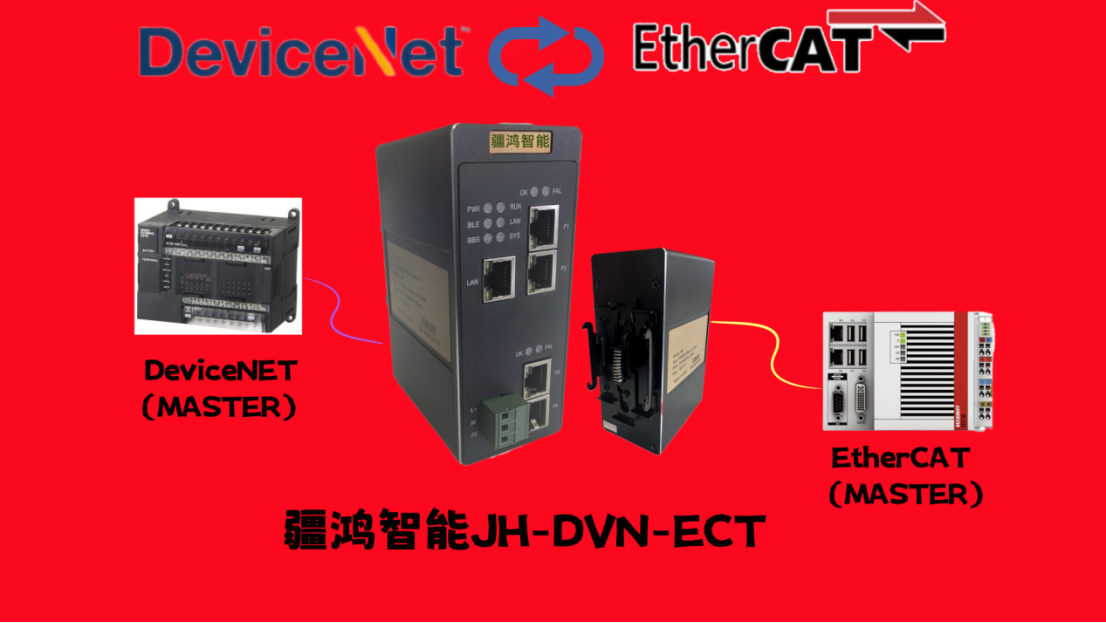

DeviceNET轉EtherCAT網關:醫院藥房自動化的智能升級神經中樞
在現代醫院藥房自動化系統中,高效、精準、可靠的設備通信是保障患者用藥安全與效率的核心。當面臨既有支持DeviceNET協議的傳感器、執行器(如藥盒狀態傳...

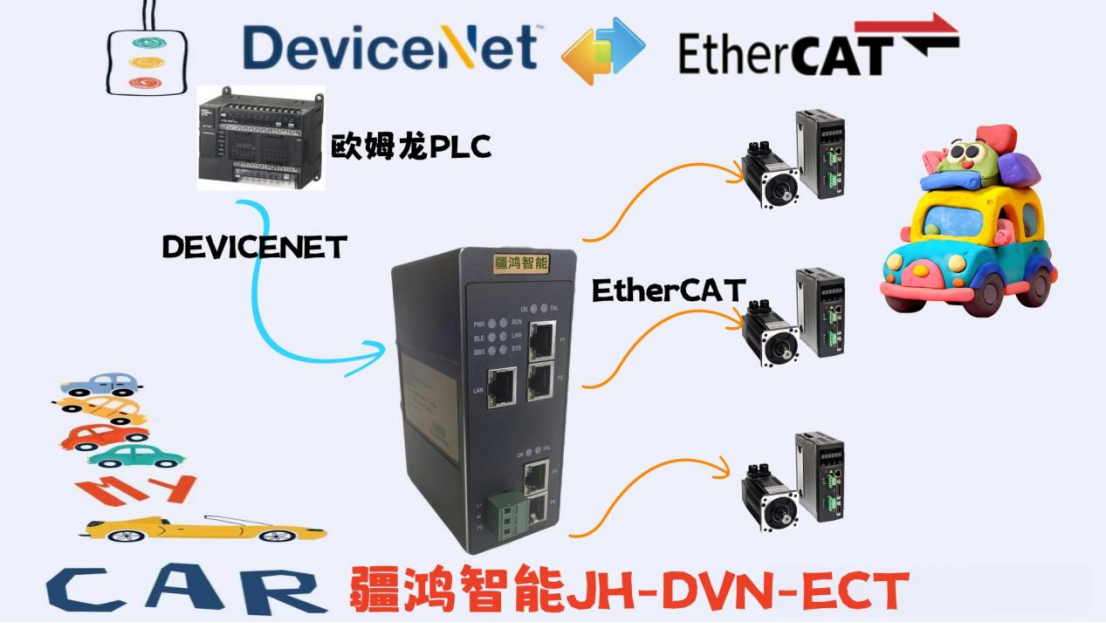

食品生產線總卡殼,DeviceNET轉EtherCAT網關居然直接起飛
