UCC21331 是具有可編程死區時間和寬溫度范圍的隔離式雙通道柵極驅動器系列。它采用 4A 峰值拉電流和 6A 峰值灌電流設計，用于驅動功率 MOSFET、SiC 和 IGBT 晶體管。

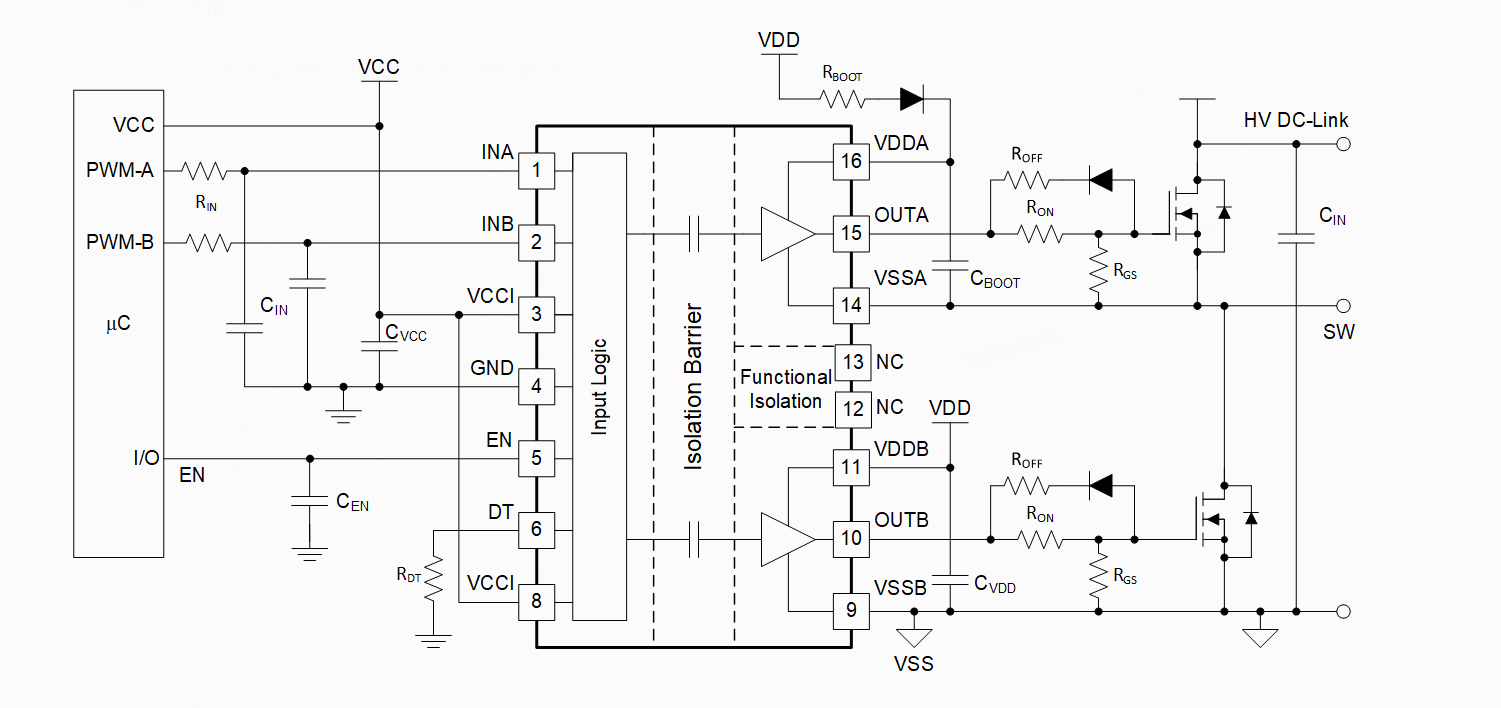

UCC21331 可配置為兩個低側驅動器、兩個高側驅動器或一個半橋驅動器。輸入側通過 3kVRMS 隔離柵與兩個輸出驅動器隔離，具有最小 125V/ns 的共模瞬態抗擾度 （CMTI）。
*附件：ucc21331.pdf

保護功能包括：電阻器可編程死區時間、同時關閉兩個輸出的禁用功能，以及拒絕短于 5ns 的輸入瞬變的集成去毛刺濾波器。所有電源均具有 UVLO 保護。

憑借所有這些高級功能，UCC21331 器件可在各種電源應用中實現高效率、高功率密度和穩健性。

特性

• 通用：雙低側、雙高側或半橋驅動器
• 結溫范圍 –40 至 +150°C
• 高達 4A 的峰值拉電流和 6A 峰值灌電流輸出
• 共模瞬態抗擾度 （CMTI） 大于 125V/ns
• 高達 25V VDD 輸出的驅動電源
  • 12V VDD UVLO 選項
• 切換參數：
  • 33ns 典型傳播延遲
  • 5ns 最大延遲匹配
  • 6ns 最大脈寬失真
  • 10μs 最大 VDD 上電延遲
• 所有電源的 UVLO 保護
• 快速使能，用于上電排序

參數

方框圖

一、產品概述

• ?產品名稱?：UCCx
• ?類型?：A, A, .kV RMS隔離雙通道柵極驅動器
• ?應用?：適用于車載電池充電器、高壓DC-DC轉換器、電機驅動和逆變器等

二、主要特性

• ?靈活配置?：可作為雙低側、雙高側或半橋驅動器
• ?寬溫度范圍?：結溫范圍-°C至+°C
• ?高輸出能力?：
  • 高達A峰值源電流
  • 高達A峰值沉電流
• ?高共模瞬態免疫?（CMTI）：大于V/ns
• ?寬輸入電壓范圍?：VCCI = .V至.V
• ?寬輸出驅動電壓?：VDDA/VDDB = V至V，帶UVLO選項
• ?快速開關性能?：
  • 典型傳播延遲：ns
  • 最大延遲匹配：ns
  • 最大脈沖寬度失真：ns

三、保護功能

• ?UVLO保護?：所有電源均具備欠壓鎖定功能
• ?可編程死區時間?：通過外部電阻設置
• ?禁用功能?：可通過禁用引腳同時關閉兩個輸出
• ?去抖動濾波器?：集成去抖動濾波器，拒絕短于ns的輸入瞬態

四、電氣特性

• ?供電電壓?：
  • VCCI：.V至.V
  • VDDA/VDDB：V至V（帶UVLO選項）
• ?電氣參數?：
  • 輸入高/低閾值電壓
  • 輸出高低電平電壓
  • UVLO閾值及滯回
  • 傳播延遲、上升/下降時間
  • 可編程死區時間范圍

五、功能描述

• ?隔離與驅動?：
  • 輸入側與輸出側之間通過kV RMS隔離屏障隔離
  • 可配置為雙低側、雙高側或半橋驅動器
• ?UVLO保護?：
  • 輸入側（VCCI）和輸出側（VDDA/VDDB）均具有UVLO保護，防止電壓過低時損壞器件
• ?輸入與使能?：
  • CMOS和TTL兼容輸入
  • 獨立使能引腳，可內部下拉
• ?輸出階段?：
  • 高速源和沉電流能力，支持快速開關
  • 可編程死區時間，防止射穿

六、應用信息

• ?典型應用?：
  • 車載電池管理系統
  • 高壓DC-DC轉換器
  • 電機驅動器
  • 不間斷電源（UPS）
• ?設計考慮?：
  • 輸入濾波器設計
  • 外部自舉二極管及電阻選擇
  • 柵極驅動電阻選擇
  • 死區時間設置
  • 布局與熱管理

七、布局與熱管理

• ?布局指南?：
  • 將旁路電容靠近VDD和VCCI引腳放置
  • 增大高壓側和低側柵極驅動器之間的爬電距離
  • 使用PCB切口防止隔離性能受損
• ?熱管理?：
  • 通過適當的PCB布局消散熱量
  • 監控結溫，避免過熱

八、文檔與支持

• ?相關文檔?：提供產品數據表、應用筆記、半導體和IC封裝熱指標應用報告等
• ?支持資源?：包括TI EE支持論壇、文檔更新通知等

九、封裝與尺寸

• ?封裝類型?：SOIC（引腳）
• ?尺寸?：具體尺寸信息請參考數據表中的封裝圖

該文檔全面介紹了UCCx柵極驅動器的技術規格、功能特性、應用指南、布局與熱管理要求，以及相關的支持資源和封裝信息。
