UCC21231 是具有可編程死區時間和寬溫度范圍的隔離式雙通道柵極驅動器系列。該器件在極端溫度條件下表現出一致的性能和穩健性。UCC21231 采用 4A 峰值拉電流和 6A 峰值灌電流設計，以驅動功率 MOSFET 和 GaN 晶體管。

UCC21231 可配置為 2 個低側驅動器、2 個高側驅動器或一個半橋驅動器。輸入側通過 1.6kVRMS 隔離柵與兩個輸出驅動器隔離，具有最小 125V/ns 的共模瞬態抗擾度 （CMTI）。
*附件：ucc21231.pdf

保護功能包括：電阻器可編程死區時間、同時關斷兩個輸出的使能功能、抑制短于 5ns 的輸入瞬變的集成去毛刺濾波器，以及輸入和輸出引腳上高達 –2V 尖峰的負電壓處理能力，持續 200ns。所有電源均具有 UVLO 保護。

UCC21231 器件接受高達 25V 的 VDD 電源電壓。3V 至 5.5V 的輸入 VCCI 范圍使驅動器適合與數字控制器連接。所有電源電壓引腳均具有欠壓鎖定 （UVLO） 保護。

憑借所有這些高級功能，UCC21231 器件可在各種電源應用中實現高效率、高功率密度和穩健性。

特性

• 通用：雙低側、雙高側或半橋驅動器
• 高達 4A 的峰值拉電流和 6A 峰值灌電流輸出
• 1.6KVRMS 基本隔離額定值。
• 共模瞬態抗擾度 （CMTI） 大于 125V/ns
• 切換參數：
  • 33ns 典型傳播延遲
  • 5ns 最大脈寬失真
  • 10μs 最大 VDD 上電延遲
• 高達 25V VDD 輸出驅動電源，具有 5V VDD UVLO 保護
• 所有電源的 UVLO 保護
• 快速使能，用于上電排序
• 4×4mm SON 封裝，間距為 >1.2mm：
  • 每個通道下的 Thermal PAD
  • 14.1°C/W 俄羅斯
• 結溫范圍 –40 至 +150°C

參數

方框圖

一、產品概述

• ?產品名稱?：UCC
• ?類型?：隔離雙門驅動器
• ?特點?：
  • 輸入與輸出隔離，具有.kVRMS隔離屏障
  • 最小V/ns共模瞬態免疫（CMTI）
  • 可配置為兩個低側驅動器、兩個高側驅動器或半橋驅動器
  • 保護功能包括可編程死區時間、使能功能以關閉兩個輸出

二、主要特性

• ?驅動能力?：
  • 可驅動MOSFET、IGBT或SiC MOSFET
  • A峰值源電流，A峰值沉電流
• ?隔離特性?：
  • 輸入與輸出之間隔離，初級側供電電壓VCCI范圍為.V至.V
  • 次級側供電電壓VDDA/VDDB范圍為.V至V
• ?可編程死區時間?：通過外部電阻設置
• ?使能功能?：通過EN引腳控制
• ? 欠壓鎖定（UVLO） ?：初級側VCCI和次級側VDDA/VDDB均具有UVLO保護

三、電氣特性

• ?絕對最大額定值?：定義了各引腳的電壓范圍、電流限制和工作結溫。
• ?推薦工作條件?：包括VCCI、VDDA/VDDB的電壓范圍和操作結溫。
• ?電氣參數?：
  • 輸入閾值電壓、輸出高低電平電壓、傳播延遲、上升/下降時間等。
  • 可編程死區時間范圍及匹配度。
  • CMTI性能。

四、保護功能

• ?UVLO保護?：防止供電電壓過低時損壞器件。
• ?可編程死區時間?：防止上下橋臂直通。
• ?熱關斷?：防止過熱損壞。

五、封裝與尺寸

• ?封裝類型?：WSON（DLG），引腳
• ?尺寸?：具體尺寸信息在文檔中詳細列出。

六、應用信息

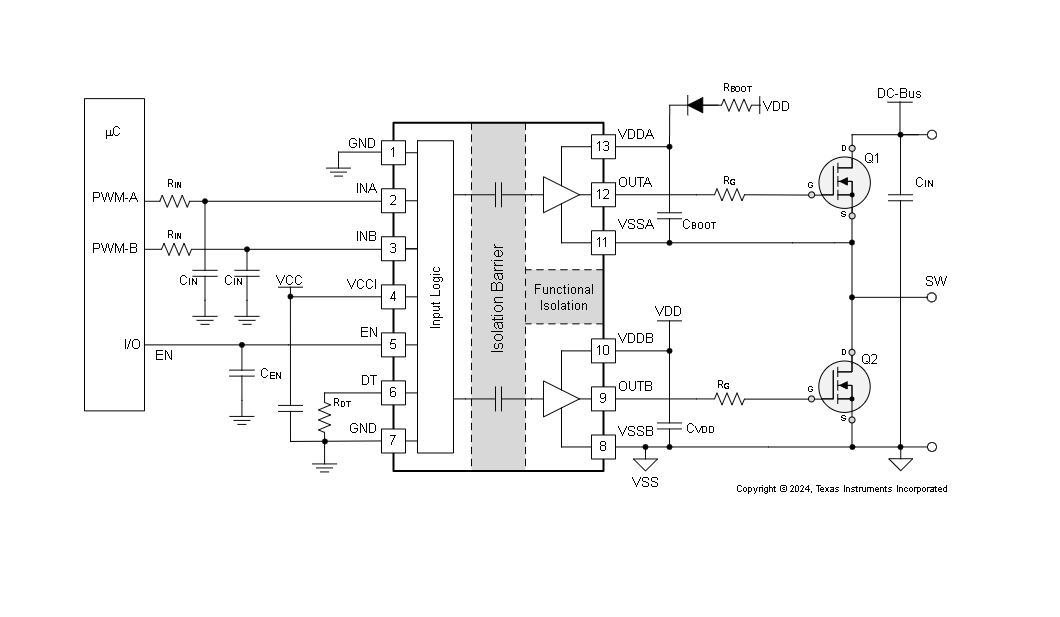

• ?典型應用?：半橋配置，可用于同步降壓、同步升壓、全橋隔離拓?fù)浜腿?a target="_blank">電機驅動等。
• ?設計考慮?：包括輸入濾波器設計、外部自舉二極管及其串聯電阻選擇、門極驅動輸出電阻、門極到源極電阻選擇等。

七、布局指導

• ?關鍵布局原則?：
  • 最小化高電流路徑的環路電感和面積。
  • 注意隔離性能，避免在驅動器下方放置PCB走線或銅皮。
  • 增加高低側PCB走線之間的爬電距離。
  • 考慮熱設計，確保熱量有效散出。

八、文檔與支持

• ?支持資源?：包括TI EE支持論壇、相關文檔鏈接、認證信息、文檔更新通知等。
