SM72482 Dual Gate Driver 以改進的峰值取代了行業標準的柵極驅動器 輸出電流和效率。每個“復合”輸出驅動器級包括 MOS 和雙極 并聯工作的晶體管，共同從容性負載吸收超過 5A 的峰值電流。 結合 MOS 和雙極器件的獨特特性，減少驅動電流變化 電壓和溫度。還提供欠壓鎖定保護。驅動程序可以是 通過連接輸入和輸出并聯運行，使驅動電流能力翻倍。這 器件采用 SOIC 封裝。
*附件：sm72482.pdf

特性

• 可再生能源等級
• 獨立驅動兩個 N 溝道 MOSFET
• 復合 CMOS 和雙極輸出可減小輸出電流變化
• 5A 灌電流、3A 拉電流能力
• 兩個通道可以并聯，使驅動電流增加一倍
• 獨立輸入（TTL 兼容）
• 快速傳播時間（典型值為 25 ns）
• 快速上升和下降時間（2 nF 負載時，上升時間為 14 ns，下降時間為 12 ns）
• 提供雙通道同相、雙通道反相和組合配置
• 電源軌欠壓鎖定保護 （UVLO）
• SM72482 UVLO 配置為通過 OUT_A 驅動 PFET，通過 OUT_B 驅動 NFET
• 引腳與行業標準柵極驅動器兼容
• 包
  • SOIC的
  • 熱增強型 VSSOP

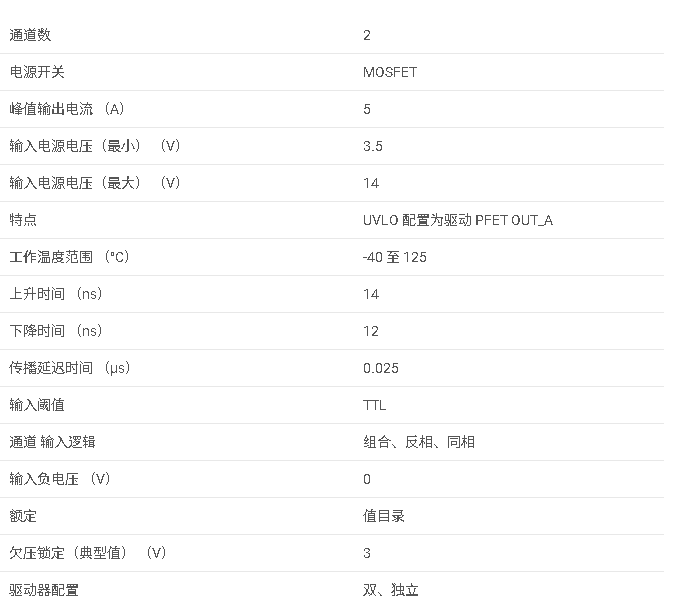

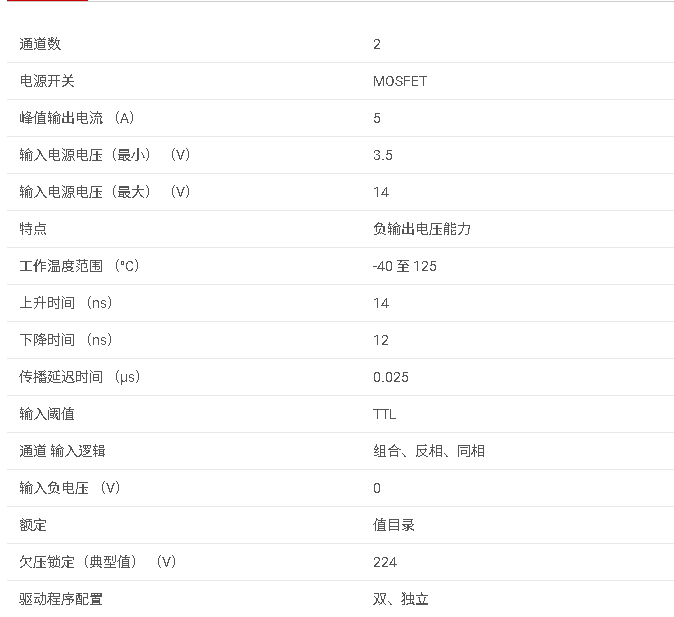

參數

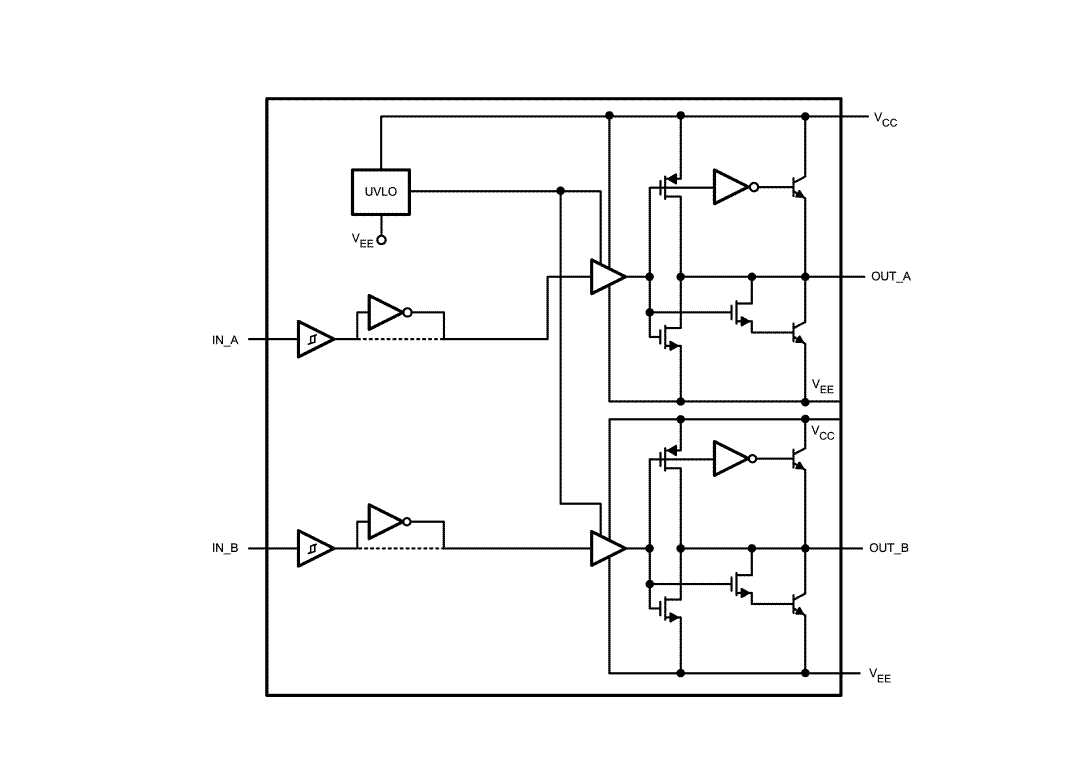

方框圖

一、產品概述

• ?型號?：SM2
• ?類型?：雙5A復合柵極驅動器
• ?特點?：
  • 替代行業標準柵極驅動器，提高峰值輸出電流和效率
  • 每個“復合”輸出驅動級包含MOS和雙極晶體管，共同從電容性負載中吸收超過5A的峰值電流
  • 獨立驅動兩個N溝道MOSFET
  • 提供欠壓鎖定（UVLO）保護
  • 可選配置：雙非反相、雙反相和組合配置

二、應用領域

• 同步整流柵極驅動器
• 開關模式電源柵極驅動器
• 電磁閥和電機驅動器

三、引腳描述與功能

• ?IN_A/IN_B?：A/B側控制輸入，TTL兼容閾值
• ?VEE?：輸入和輸出的地參考，連接到電源地
• ?OUT_A/OUT_B?：A/B側驅動器輸出，電壓擺幅從VCC到VEE
• ?VCC?：正輸出電源，本地去耦到VEE
• ?NC?：不連接

四、電氣特性

• ?工作電壓范圍?：VCC-VEE為.V至V
• ?UVLO閾值?：VCC-VEE為2.3V至.V
• ?VCC供電電流?：典型值為mA至2mA（根據型號和輸入條件）
• ?控制輸入閾值?：高電平閾值1.3V至.V，低電平閾值.V至2.0V
• ?輸出驅動能力?：峰值源電流3A，峰值沉電流5A

五、開關特性

• ?傳播延遲時間?：低至高5ns至0ns，高至低ns至ns
• ?上升時間?：ns至ns
• ?下降時間?：ns至ns

六、熱特性

• ?結到環境熱阻?：SOIC封裝為°C/W，VSSOP封裝為0°C/W

七、詳細操作描述

• 輸出級采用MOS和雙極晶體管并聯結構，優化寬輸出電壓和溫度范圍內的電流能力
• 控制輸入為高阻抗CMOS緩沖器，具有TTL兼容閾值電壓
• UVLO電路監控VCC和VEE之間的電壓差，當電壓差低于.V時禁用驅動器

八、布局考慮

• 需在VCC和VEE引腳之間連接低ESR/ESL電容器，以支持高峰值電流
• 適當接地至關重要，需為電流返回提供低阻抗路徑
• 最小化電流承載導體的長度，以減少電感和由高di/dt瞬變產生的EMI
