LM5112 器件 MOSFET 柵極驅動器采用微型 6 引腳 WSON 封裝（相當于 SOT-23 封裝）或 8 引腳裸露焊盤 MSOP 封裝，可提供高峰值柵極驅動電流，并改善高頻運行所需的功率耗散。復合輸出驅動器級包括并聯工作的 MOS 和雙極晶體管，它們共同從容性負載吸收超過 7 A 的峰值電流。結合 MOS 和雙極器件的獨特特性，減少了驅動電流隨電壓和溫度的變化。提供欠壓鎖定保護，以防止因柵極導通電壓不足而損壞 MOSFET。LM5112 器件提供反相和非反相輸入，以使用單一器件類型滿足反相和非反相柵極驅動的要求。
*附件：lm5112.pdf

特性

• LM5112-Q1 符合汽車應用要求
• 符合 AEC-Q100 1 級標準
• 采用汽車級流程制造
• 復合 CMOS 和雙極輸出可減小輸出電流變化
• 7A 灌電流和 3A 拉電流
• 快速傳播時間：25 ns（典型值）
• 快速上升和下降時間：14 ns 或 12 ns
  上升或下降（2nF 負載）
• 反相和非反相輸入通過單個器件提供任一配置
• 電源軌欠壓鎖定保護
• 專用輸入接地 （IN_REF） 用于
  雙電源或單電源作
• 功率增強型 6 引腳 WSON 封裝
  （3 mm × 3 mm）或熱增強型
  MSOP-PowerPAD 封裝
• V 級輸出擺幅抄送到 VEE 系列相對于輸入接地為負數

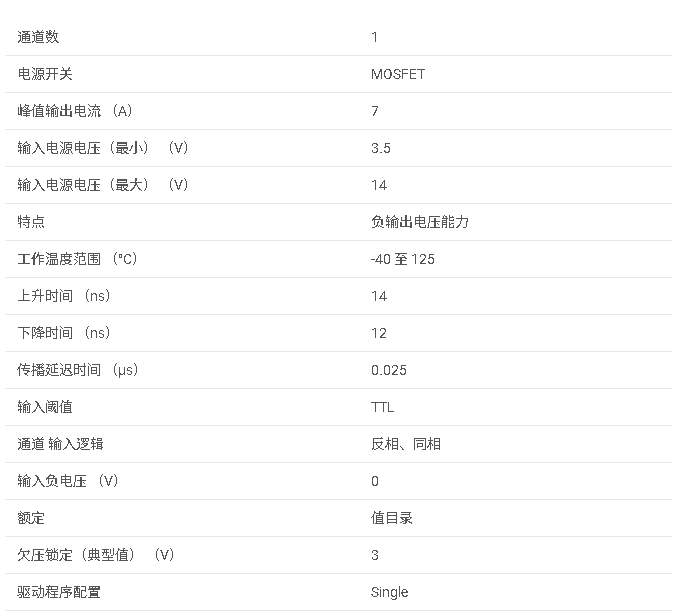

參數

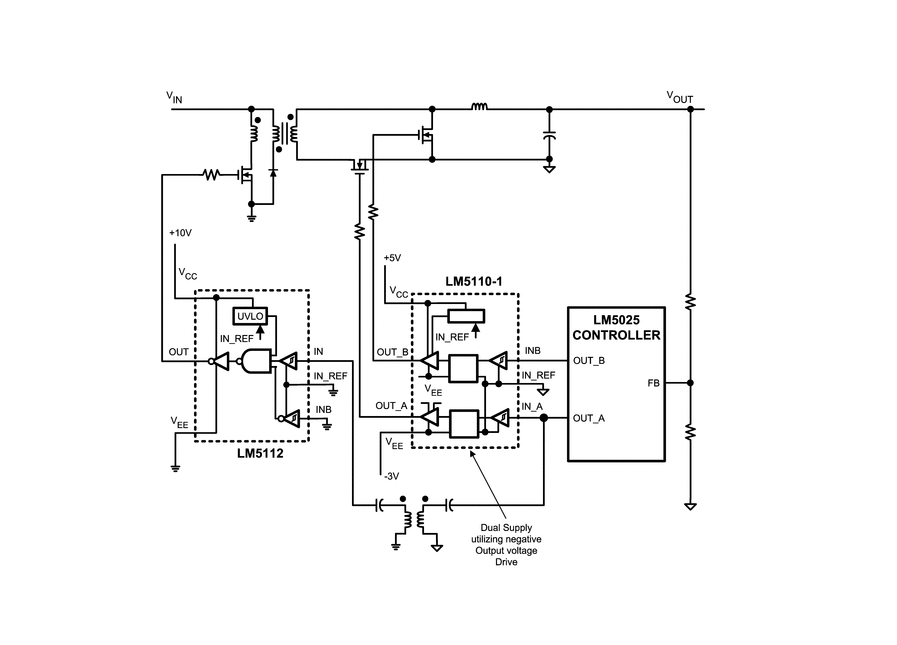

方框圖

一、產品概述

LM2是一款高性能的MOSFET柵極驅動器，專為需要高峰值電流和快速開關的應用而設計。該驅動器提供高達7A的峰值漏電流和A的峰值源電流，適用于DC/DC開關模式電源供應器、AC/DC開關模式電源供應器、太陽能微型逆變器以及電磁鐵和電機驅動等應用。LM2具備汽車級AEC-Q Grade 1認證，適用于高可靠性汽車應用。

二、主要特性

• ?高峰值電流?：A峰值漏電流，A峰值源電流。
• ?快速開關速度?：典型傳播延遲ns，ns或ns的上升/下降時間（帶2nF負載）。
• ?輸入靈活性?：具備反相和非反相輸入，通過單個設備即可滿足不同配置需求。
• ?供電軌欠壓鎖定保護?：防止MOSFET因柵極開啟電壓不足而損壞。
• ?專用輸入地?：支持分立供電或單一供電操作。
• ?緊湊封裝?：提供引腳WSON（3mm×mm）或引腳MSOP-PowerPAD封裝，適用于高頻操作。

三、引腳功能

• ?IN?：非反相輸入引腳，TTL兼容閾值。
• ?INB?：反相輸入引腳，TTL兼容閾值。
• ?IN_REF?：輸入地，用于分立供電配置的系統邏輯地。
• ?VCC?：正電源電壓輸入。
• ?VEE?：驅動輸出的功率地，可連接到電源地或負柵極驅動供電。
• ?OUT?：柵極驅動輸出，能夠從VEE擺動到VCC。
• ?N/C?：未連接引腳。

四、電氣特性

• ?工作電壓范圍?：VCC相對于IN_REF和VEE為.V至V。
• ?欠壓鎖定閾值?：VCC相對于IN_REF的欠壓鎖定閾值為2.4V至.V，具有mV的遲滯。
• ?輸入閾值?：高電平閾值.V至2.3V，低電平閾值0.8V至.5V。
• ?輸出電阻?：高電平輸出電阻Ω至Ω，低電平輸出電阻1.4Ω至.Ω。

五、功能描述

• ?復合輸出驅動級?：結合MOS和雙極晶體管，優化寬輸出電壓和操作溫度范圍內的電流能力。
• ?電平移位電路?：提供單電源或分立電源配置選項。
• ?欠壓鎖定保護?：當VCC相對于IN_REF的電壓差低于2.8V時，禁用驅動器并將輸出引腳保持在低電平狀態。

六、應用信息

• ?典型應用?：作為PWM控制器和主功率開關器件之間的緩沖級，用于驅動低側MOSFET，減少開關損失。
• ?設計指南?：包括輸入/輸出邏輯配置、供電電壓水平、峰值源/漏電流、負載電容和開關頻率等設計考慮因素。

七、布局與熱管理

• ?布局指南?：推薦將驅動器靠近MOSFET放置，使用短而粗的走線連接關鍵引腳，以減少寄生電感和EMI。
• ?熱管理?：通過估算最壞情況下的結溫，確保可靠的長期操作，利用暴露的銅焊盤進行有效散熱。

八、封裝與訂購信息

• ?封裝類型?：6引腳WSON（mm×3mm）或8引腳MSOP-PowerPAD。
• ?訂購代碼?：提供不同封裝和狀態的訂購代碼選項，如LM2MY/NOPB（HVSSOP封裝）和LM2Q1SD/NOPB（WSON封裝）。
