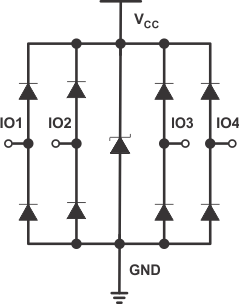

TPD4E001-Q1器件是一款低電容TVS二極管陣列，設計用于為通信線路中連接的敏感電子元件提供ESD保護。每個通道包含一對將ESD脈沖引導至V CC 或者GND的瞬態電壓抑制二極管。根據IEC 61000-4-2國際標準規定，TPD4E001-Q1可防止接觸放電電壓高達±8kV和氣隙放電高達電壓±15kV的ESD事件發生。該器件每通道的電容低至1.5pF，因此非常適用于高速數據接口。低泄露電流（最大10nA）確保了系統的最低功耗和模塊接口的高精度。
此外，此器件還適用于為使用USB 2.0，以太網或高精度模擬接口的汽車音響主機，后座娛樂系統以及后座攝像機系統提供保護。
所有商標均為其各自所有者的財產。
| ? |
|---|
| Number of Channels (#) |
| IO Capacitance (Typ) (pF) |
| Breakdown Voltage (Min) (V) |
| IEC 61000-4-2 Contact (+/- kV) |
| IEC 61000-4-2 Air-Gap (+/- kV) |
| Interface |
| Features |
| Bi-/Uni-Directional |
| IO Leakage Current (Max) (nA) |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| Dynamic Resistance (Typ) (?) |
| Clamping Voltage (V) |
| Pin/Package |
| ? |
| TPD4E001-Q1 | TPD2E001-Q1 | TPD4E05U06-Q1 |
|---|---|---|
| 4 ? ? | 2 ? ? | 4 ? ? |
| 1.5 ? ? | 1.5 ? ? | 0.5 ? ? |
| 11 ? ? | 11 ? ? | 6.5 ? ? |
| 8 ? ? | 8 ? ? | 12 ? ? |
| 15 ? ? | 15 ? ? | 15 ? ? |
| Ethernet General Purpose LVDS Memory/SIM Card USB 2.0 ? ? | Ethernet General Purpose LVDS Memory/SIM Card USB 2.0 ? ? | Ethernet HDMI 1.4/1.3 HDMI 2.0 LVDS USB 2.0 USB 3.0 ? ? |
| N/A ? ? | N/A ? ? | N/A ? ? |
| Uni-Directional ? ? | Uni-Directional ? ? | Uni-Directional ? ? |
| +/-10 ? ? | +/-1 ? ? | 10 ? ? |
| Automotive ? ? | Automotive ? ? | Automotive ? ? |
| -40 to 125 ? ? | -40 to 85 ? ? | -40 to 125 ? ? |
| SOT-23 ? ? | SOT-5X3 ? ? | USON ? ? |
| 6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ? | 5SOT-5X3: 3 mm2: 1.6 x 1.6(SOT-5X3) ? ? | 10USON: 3 mm2: 1 x 2.5(USON) ? ? |
| ? | 1.2 ? ? | 0.96 ? ? |
| 25 ? ? | 25 ? ? | 14 ? ? |
| 6SOT-23 ? ? | 5SOT-5X3 ? ? | 10USON ? ? |
