優勢和特點

• 輸入頻率范圍： 500 MHz至8,000 MHz
• 小數N分頻頻率合成器和整數N分頻頻率合成器
• 高達125 MHz的鑒頻鑒相器(PFD)
• 高分辨率38位模塊
• 獨立的電荷泵電源(VP)可在5 V系統中提供擴展的調諧電壓
• 可編程1/2/4/8/16/32/64分頻輸出

• 差分和單端基準輸入
• 電源： 3.3 V ± 5%
• 邏輯兼容性： 1.8 V
• 可編程雙模預分頻器(P)：4/5或8/9
• 可編程的輸出功率
• 三線式串行接口
• 模擬和數字鎖定檢測

產品詳情

ADF4155結合外部環路濾波器、外部壓控振蕩器(VCO)和外部基準頻率使用時，可實現小數N分頻或整數N分頻鎖相環(PLL)頻率合成器。

ADF4155能夠與外部VCO器件配合使用，工作頻率高達8 GHz。 高分辨率可編程模塊允許精確頻率合成，誤差為0 Hz。

VCO頻率可進行1、2、4、8、16、32或64分頻，因此用戶可以產生低至7.8125 MHz的RF輸出頻率。

所有片內寄存器均通過簡單的三線式接口進行控制。 該器件采用3.3 V ± 5%標稱電源供電，不用時支持關斷功能。

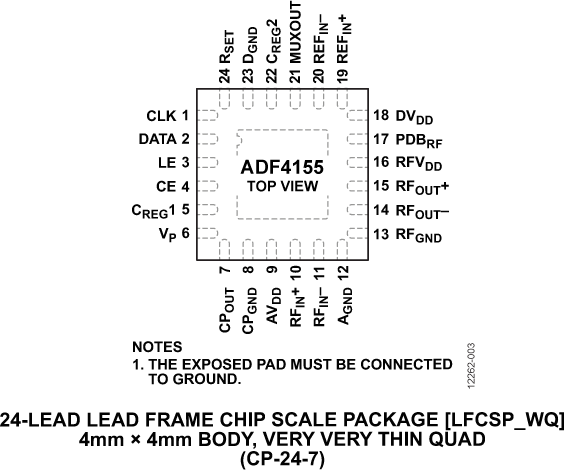

ADF4155采用24引腳4 mm x 4 mm LFCSP封裝。

應用

• 無線基礎設施（W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT）
• 點到點/點到多點微波鏈路
• 測試設備
• 無線局域網(LAN)、有線電視設備
• 時鐘產生

方框圖
