優勢和特點

• RS232 收發器：可在 1 分鐘承受 2500V_RMS
• UL-CSA 認證文檔 #E151738
• CSA 元器件驗收通知 5A
• 隔離的 DC 電源: 5V (在高達 200mA)
• 無需外部元件
• 用于提供靈活數字接口的 1.62V 至 5.5V 邏輯電源
• 高速操作

  • 1Mbps (對于 250pF/3kΩ 負載)
  • 250kbps (對于 1nF/3kΩ 負載)
  • 100kbps (對于 2.5nF/3kΩ TIA/EIA-232-F 負載)
• 3.3V (LTM2882-3) 或 5V (LTM2882-5) 工作
• 能夠承受至 ±10kV HBM ESD (在隔離型 RS232 接口上或橫越隔離勢壘) 而不發生損壞或閉鎖
• 可承受的高共模瞬變：30kV/μs
• 共模工作電壓：560V_PEAK
• 真正符合 RS232 標準的輸出電平

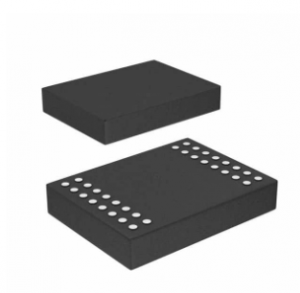

• 扁平 (15mm x 11.25mm) 表面貼裝型 BGA 和 LGA 封裝


產品詳情

LTM^?2882 是一款完整的電流隔離型雙通道 RS232 μModule^? 收發器。它無需使用外部元件。單個 3.3V 或 5V 電源通過一個集成型隔離式 DC/DC 轉換器為接口的兩側供電。一個邏輯電源引腳提供了與 1.62V 至 5.5V 不同邏輯電平的簡易連接，這與主電源無關。

耦合電感器和一個隔離電源變壓器在線路收發器和邏輯接口之間提供了 2500V_RMS 的隔離。該器件非常適合于那些具有不同地的系統，允許很大的共模電壓變化。在共模瞬變 >30kV/μs 的情況下，可以保證不間斷的通信。

該器件符合 TIA/EIA-232-F 標準。驅動器輸出具有過載保護能力，并可短接至地或高達 ±15V 的電壓而不會受損。LTM2882 提供了一個輔助的隔離數字通道。該通道通過控制 DE 引腳來提供針對半雙工運作的配置。

增強的 ESD 防護能力使該器件能夠承受高達 ±10kV HBM (在至隔離電源的收發器接口引腳上以及橫越至邏輯電源的隔離勢壘)，而不會發生閉鎖或受損。

應用

• 隔離型 RS232 接口
• 工業通信
• 測試和測量設備
• 斷開 RS232 接地環路


方框圖
