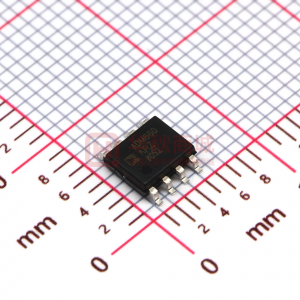

ADM660 CMOS 開關電容電壓轉換器

數據:

優勢和特點

  • ADM660: 使輸入電源電壓反相或加倍
  • ADM8660: 使輸入電源電壓反相
  • 輸出電流:100 mA
  • 關斷功能(ADM8660)
  • 2.2 μF 或10 μF電容
  • 0.3 V 壓降(30 mA負載)
  • 采用+1.5 V至+7 V電源供電
  • 低功耗CMOS:600 μA靜態電流
  • 可選電荷泵頻率(25 kHz/120 kHz)
  • MAX660、MAX665、ICL7660的引腳兼容升級器件
  • 提供16引腳TSSOP封裝

產品詳情

ADM660/ADM8660是一款電荷泵電壓轉換器,可用來將輸入電源電壓反相,使VOUT = -VIN 或將它加倍(僅限ADM660),使VOUT = 2 x VIN。+1.5 V至+7 V范圍內的輸入電壓可以反相為-1.5 V至-7 V輸出電壓。這種反相方案非常適合在單電源系統中產生負供電軌。電荷泵只需用兩個較小的外部電容。50 mA以下輸出電流可以實現90%以上的功效,100 mA輸出電流則可以實現80%以上的功效。

利用頻率控制(FC)輸入引腳,可選擇25 kHz或120 kHz的電荷泵工作頻率,以便優化電容大小和靜態電流。選擇25 kHz時,適合用10 μF外部電容,而選擇120 kHz時,電容大小可減至2.2 μF。ADM660上的振蕩器頻率也可以利用與OSC輸入相連的外部電容進行控制,或利用外部時鐘驅動OSC輸入進行控制。在需要較高電源電壓的應用中,可以利用ADM660使輸入電壓加倍。對于2.5 V至7 V輸入電壓,可實現5 V至14 V輸出電壓,輸出電流最高達100 mA。

ADM8660采用低功耗關斷(SD)引腳代替外部振蕩器(OSC)引腳。該引腳可以用來禁用該器件,將靜態電流降至300 nA。

方框圖
